САУНДЛАЙН-ПГП Стандарт, проектное решение для звукоизоляции тонких стен и перегородок из гипсолитовых блоков

Панели Саундлайн-ПГП Стандарт применяются для увеличения звукоизоляции межкомнатных перегородок из гипсолитовых блоков толщиной не более 100 мм. Панели без зазора и каркаса монтируются на перегородки с любой из сторон при помощи универсальных саморезов или дюбель-шурупов.

Саундлайн-ПГП Стандарт
1500х1200 мм
Цена по запросу
* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.
Описание


Область применения:

Панели САУНДЛАЙН ПГП Стандарт – это проектное решение для увеличения звукоизоляции однослойных перегородок из гипсолитовых блоков толщиной до 100 мм, а также межквартирных стен и перегородок на их основе. Толщина звукоизолирующей панели - всего 19 мм.

ВАЖНО! Для увеличения звукоизоляции перегородка из ПГП толщиной до 100 мм с одной стороны обшивается материалом Саундлайн-ПГП Стандарт. Обшивка перегородки с двух сторон лишена практического смысла - эффект дополнительной звукоизоляции существенно проявляется после обшивки с одной стороны и практически не увеличивается при добавлении слоя с обратной стороны перегородки!

Принцип работы:

Тонкие перегородки из пазогребневых гипсовых плит толщиной 80 -100 мм имеют характерное резонансное снижение (отсутствие роста) звукоизоляции в крайне важном для изоляции шума диапазоне частот 200 - 600 Гц. Панели Саундлайн-ПГП Стандарт толщиной 16 мм, смонтированные с одной из сторон перегородки, снижают резонансное прохождение звука в данном частотном диапазоне. За счёт этого общая звукоизоляция системы "перегородка+Саундлайн-ПГП Стандарт" возрастает на величину от 5 до 9 дБ.

ВАЖНОЕ ПРИМЕЧАНИЕ:

Ввиду "антирезонансного" принципа работы, при монтаже данных панелей не используются упругие прокладки, герметики, а узлы крепления заделываются обыкновенной шпаклевкой!  Это существенно облегчает и удешевляет монтаж без потери акустической эффективности.

Данная конструкция и заложенный в ней принцип запатентован в РФ и странах СНГ.

Состав:

  • Специальный утяжеленный лист ГКЛ плотностью 1100 кг/м3 (толщина 16 мм)
  • Многослойный стеклохолст Вибростек-V300 (толщина 3 мм)

Отличительные особенности:

  • Предназначены для повышения звукоизоляции пазогребневых гипсовых блоков (ПГП)
  • Супер тонкая панель - всего 19 мм
  • Увеличение звукоизоляции перегородки - до 9 дБ
  • Очень простой монтаж - не требуется применение упругих прокладок и герметиков!
  • Легкая отделка – внешний слой лист высококачественного ГКЛ
Характеристики

Физико-технические характеристики:

Размер панели без площади гребней - 1500х1200х19 мм
Масса одной панели - 32 кг
Размер монтажных шурупов -  4,2х75 мм

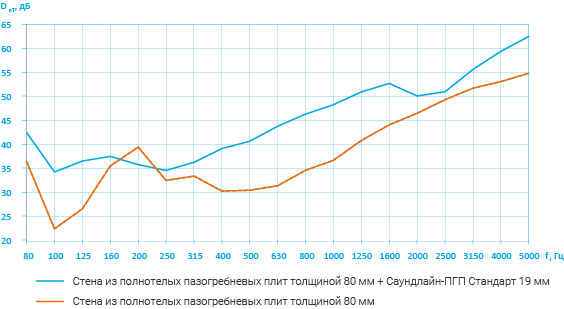

Изоляция воздушного шума



Акустические испытания выполнены лабораторией акустики ЛАИСФ, г. Уфа:

Частота, Гц100125160200250315400500630
Значение звукоизоляции стены из полнотелых пазогребневых плит толщиной 80 мм, дБ 22,4 26,5 35,5 39,4 32,4 33,3 30,2 30,4 31,3
Суммарная звукоизоляция стены из полнотелых пазогребневых плит толщиной 80 мм + Саундлайн-ПГП Стандарт 19 мм, дБ 34,2 36,5 37,4 35,7 34,5 36,2 39,1 40,6 43,7
Частота, Гц80010001250160020002500315040005000
Значение звукоизоляции стены из пустотелых пазогребневых плит толщиной 80 мм, дБ 34,6 36,6 40,8 44,0 46,4 49,3 51,7 53,0 54,8
Суммарная звукоизоляция стены из пустотелых пазогребневых плит толщиной 80 мм + Саундлайн-ПГП Стандарт 19 мм, дБ 46,3 48,2 50,9 52,6 50,0 50,9 55,6 59,3 62,4
