Подвес ВИБРОФЛЕКС тип 2

Виброизолирующие подвесы ВИБРОФЛЕКС тип 2 применяются при монтаже силовых агрегатов и коммуникаций различного инженерного оборудования для снижения передачи вибраций на ограждающие конструкции здания.

Виброфлекс 2/30 М6
подвес для виброизоляции оборудования, макс. нагрузка 30 кг
462.00 рублей/шт.

Вариации

Название Цена, рублей/шт. Цена, рублей/м2
Виброфлекс 2/7 М6
подвес для виброизоляции оборудования, макс. нагрузка 7 кг
376.00
Виброфлекс 2/15 М6
подвес для виброизоляции оборудования, макс. нагрузка 15 кг
376.00
Виброфлекс 2/55 М6
подвес для виброизоляции оборудования, макс. нагрузка 55 кг
555.00
Виброфлекс 2/70 М6
подвес для виброизоляции оборудования, макс. нагрузка 70 кг
555.00
** Цены в регионах могут отличаться. Пожалуйста, уточняйте в ближайшем офисе.
⇓ Cкачать BIM модели
Обзор

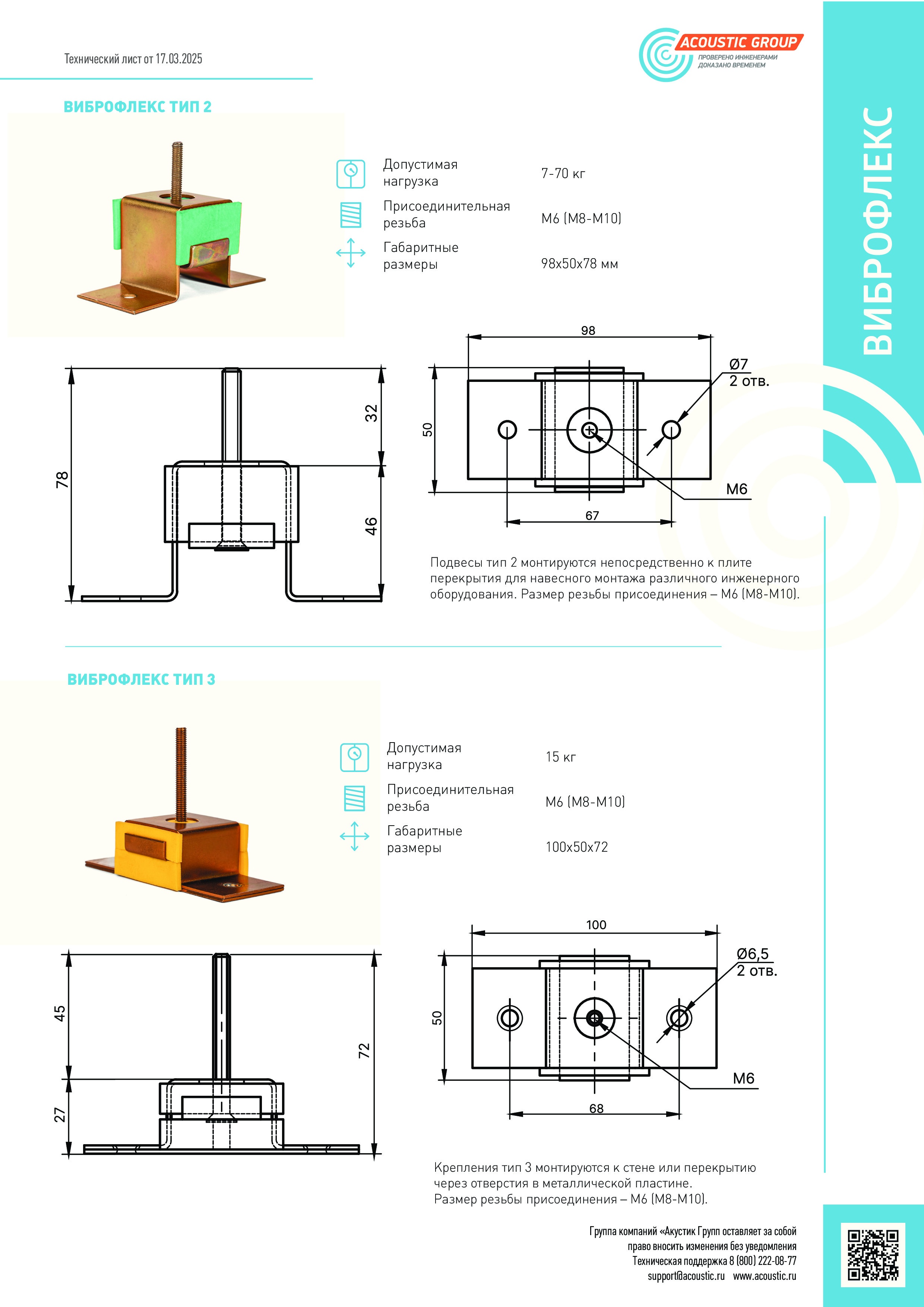

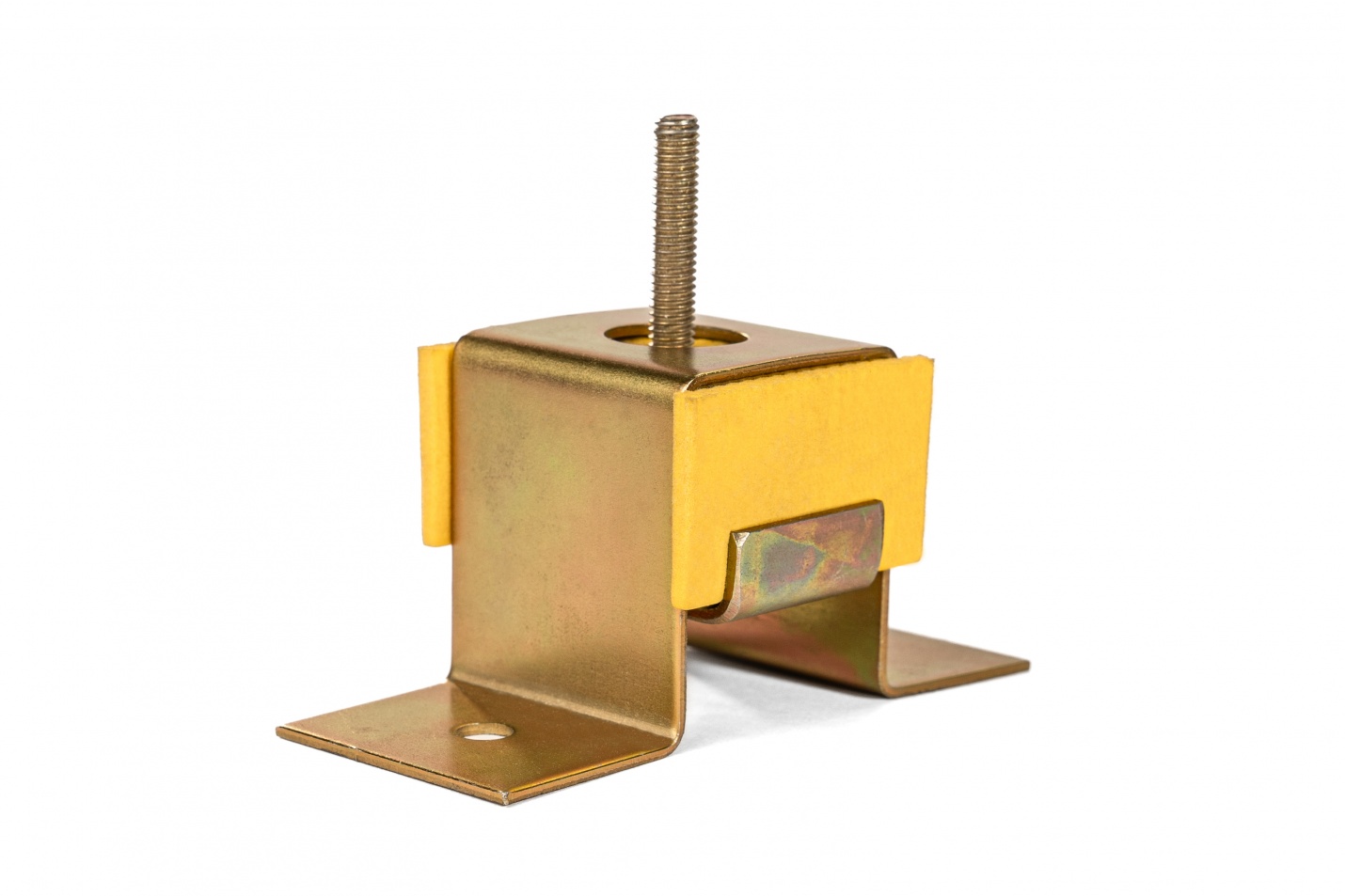

Конструкция потолочного подвеса ВИБРОФЛЕКС тип 2 представляет собой винтовое крепление М6, соединённое с металлической пластиной с отверстиями для фиксации на несущей поверхности.
Демпфирующий элемент изготовлен из микропористого полиуретана. Эффективный диапазон рабочей нагрузки - от 3 до 70 кг в соответствии с таблицей.


Область применения
В отличие от обычных прямых подвесов, изделие может применяться для монтажа потолочных конструкций сложной формы. Универсальность достигается благодаря совместимости с другими стандартными элементами каркасов и высокими виброизолирующими свойствами.

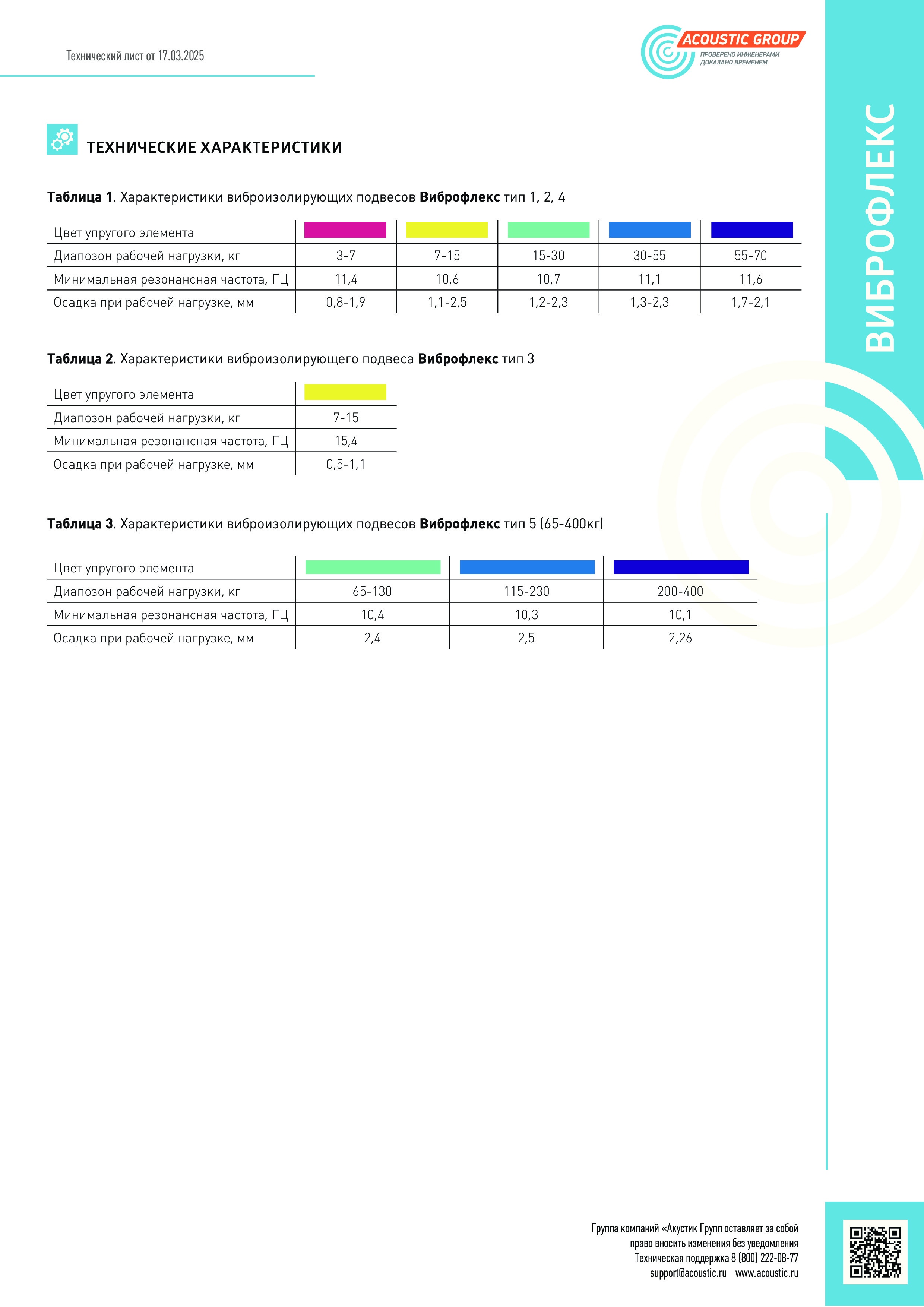

В зависимости от величины нагрузки выпускаются 5 типов подвесов:

НазваниеЦвет упругого элементаМаксимальная нагрузка на подвес, кгМинимальная резонансная частота, Гц
Виброфлекс 2/7 М6 розовый 7 11.4
Виброфлекс 2/15 М6 желтый 15 10.6
Виброфлекс 2/30 М6 зеленый 30 10.7
Виброфлекс 2/55 М6 синий 55 11.1
Виброфлекс 2/70 М6 фиолетовый 70 11.6

Отличительные особенности

  • Подвесы ВИБРОФЛЕКС эффективны как в области низких, так и в области средних и высоких частот;
  • Анодированные силовые металлические элементы подвеса;
  • Стабильность виброакустических свойств в течение длительного времени (не менее 50 лет).

Смотреть все брошюры по звукоизоляции

Характеристики

Виброизолирующие характеристики подвесов ВИБРОФЛЕКС 2/30 (при равномерно распределенной нагрузке)

Испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва
 Частота, Гц2481631,5631252505001000200040008000
Нагрузка на подвес
 7,5 кг  1 0  14 7 -2  3 11 10 11 4 12  2 3
 15 кг  -1  0  -3  -2  3  3  15  12  12  8  19  15  5
 20 кг  5  5  6  6  20  8  14  9  13  10  18  18  6
 30 кг  -8  0 12  4  16  6  6  11  4  10  18  17  6
Монтаж
Подвесы ВИБРОФЛЕКС тип 2 монтируются непосредственно к плите перекрытия для навесного монтажа различного инженерного оборудования. Размер резьбы присоединения – М6.
Видео
Виброфлекс — виброизолирующие подвесы и крепления

Краткое описание линейки виброподвесов и креплений Виброфлекс

Смотреть видео

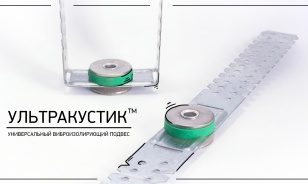

УЛЬТРАКУСТИК, универсальный виброизолирующий подвес

Виброизолирующие подвесы — неотъемлемая часть эффективной звукоизоляции помещений.
УЛЬТРАКУСТИК — это бюджетный вариант виброизолирующего подвеса для конструкций каркасных подвесных потолков и облицовок стен.
Использование подвесов УЛЬТРАКУСТИК позволит вам снизить шум на 25% (ΔRw = 2дБ) по сравнению со стандартными прямыми подвесами.

Смотреть видео
Виброфлекс - виброизолирующие крепления и подвесы

Представляем видеоролик, в котором вы узнаете все о линейке виброизолирующих креплений и подвесов "Виброфлекс". Крепления "Виброфлекс" более 10 лет применяется для высокоэффективной виброизоляции в конструкциях каркасных облицовок и потолков, а также инженерного оборудования и электроакустических систем.

Смотреть видео

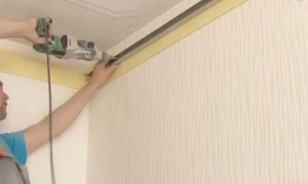

Монтаж звукоизолирующего подвесного потолка

Сегодня мы решаем проблему звукоизоляции потолка в квартире...

Смотреть видео
Виброфлекс - виброизолирующие крепления и подвесы

Представляем видеоролик, в котором вы узнаете все о линейке виброизолирующих креплений и подвесов "Виброфлекс". Крепления "Виброфлекс" более 10 лет применяется для высокоэффективной виброизоляции в конструкциях каркасных облицовок и потолков, а также инженерного оборудования и электроакустических систем.

Смотреть видео
Сертификаты

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

Сертификаты и патенты (Россия)

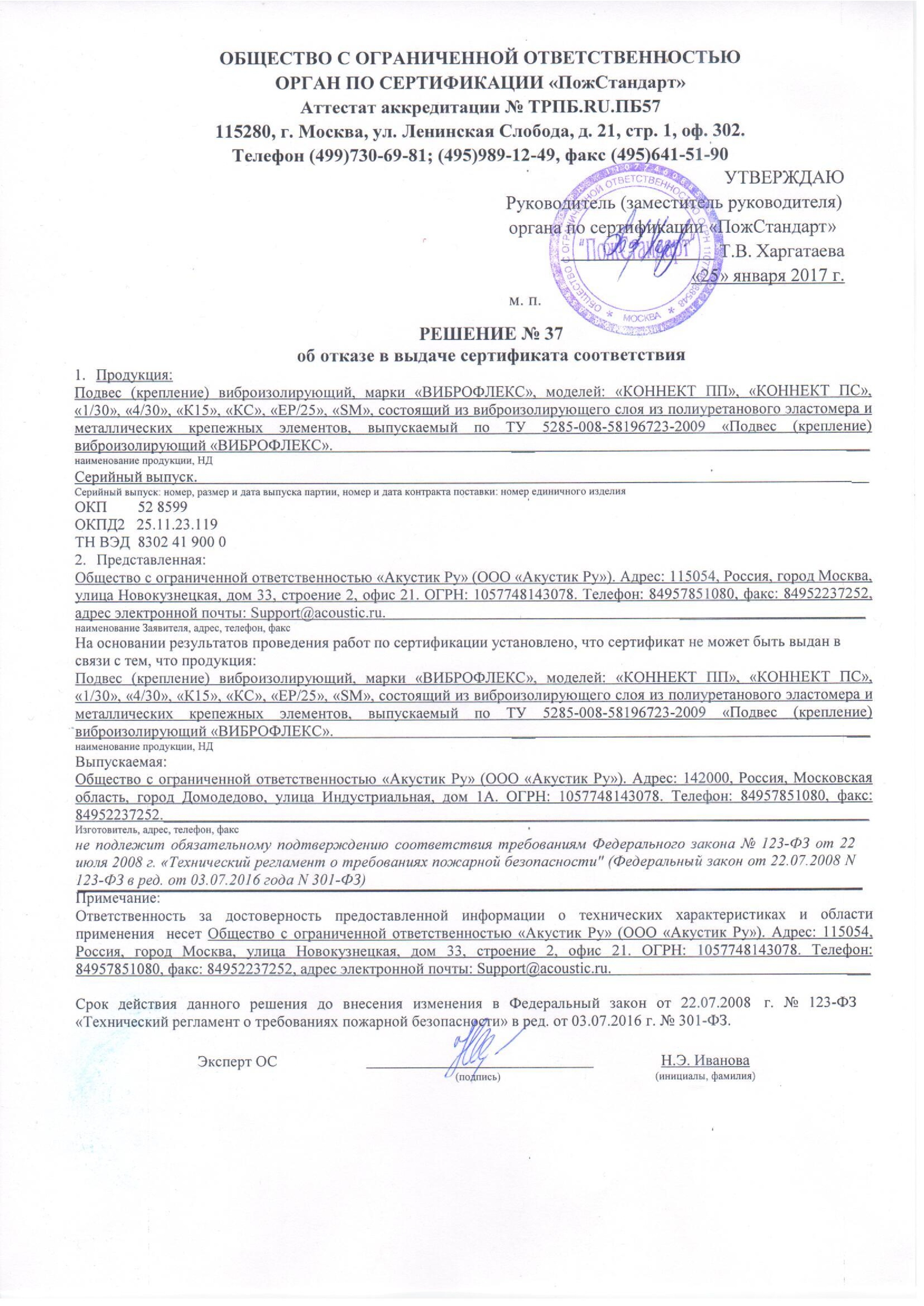

Отказное письмо ПБ

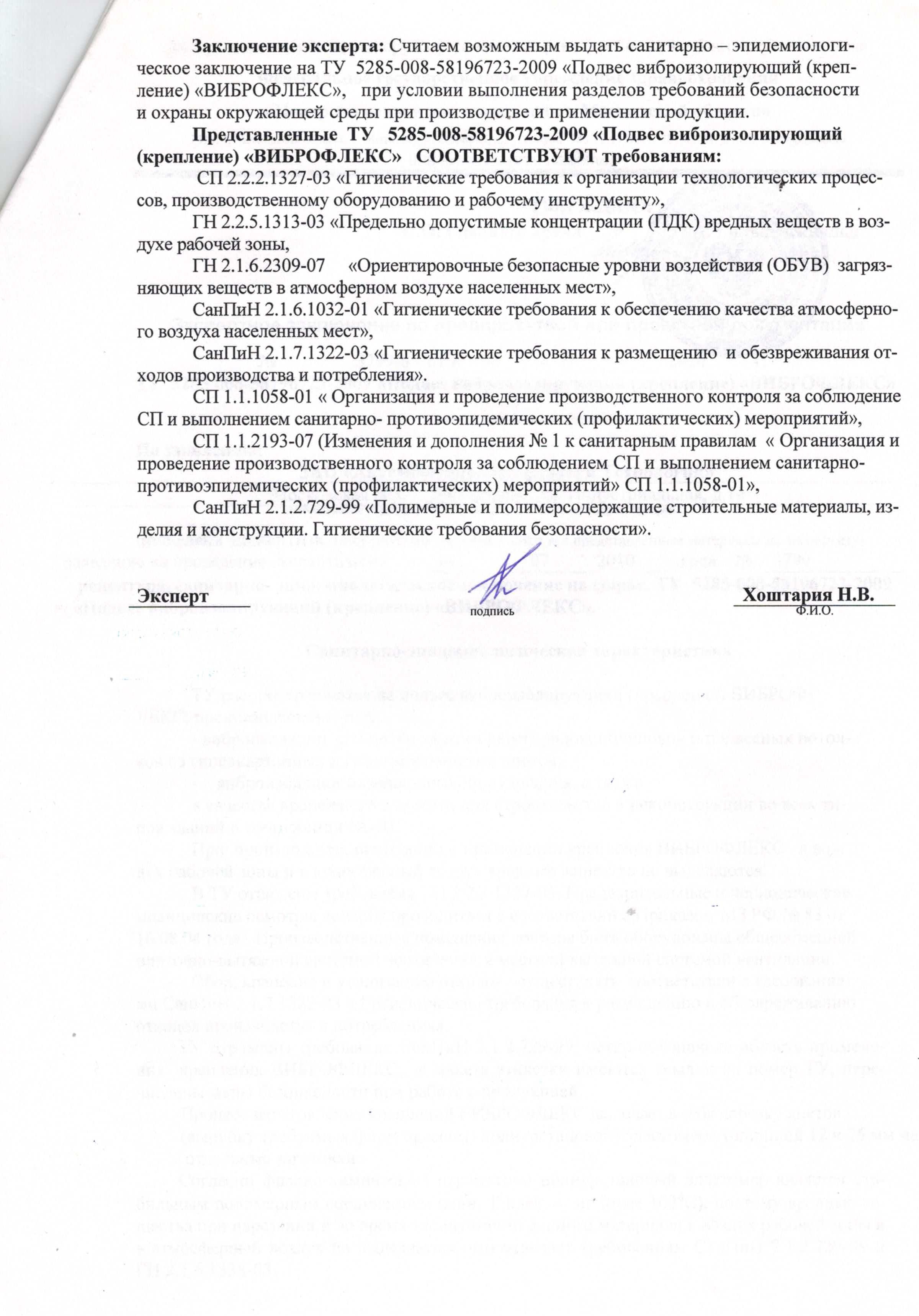

Гигиенический сертификат

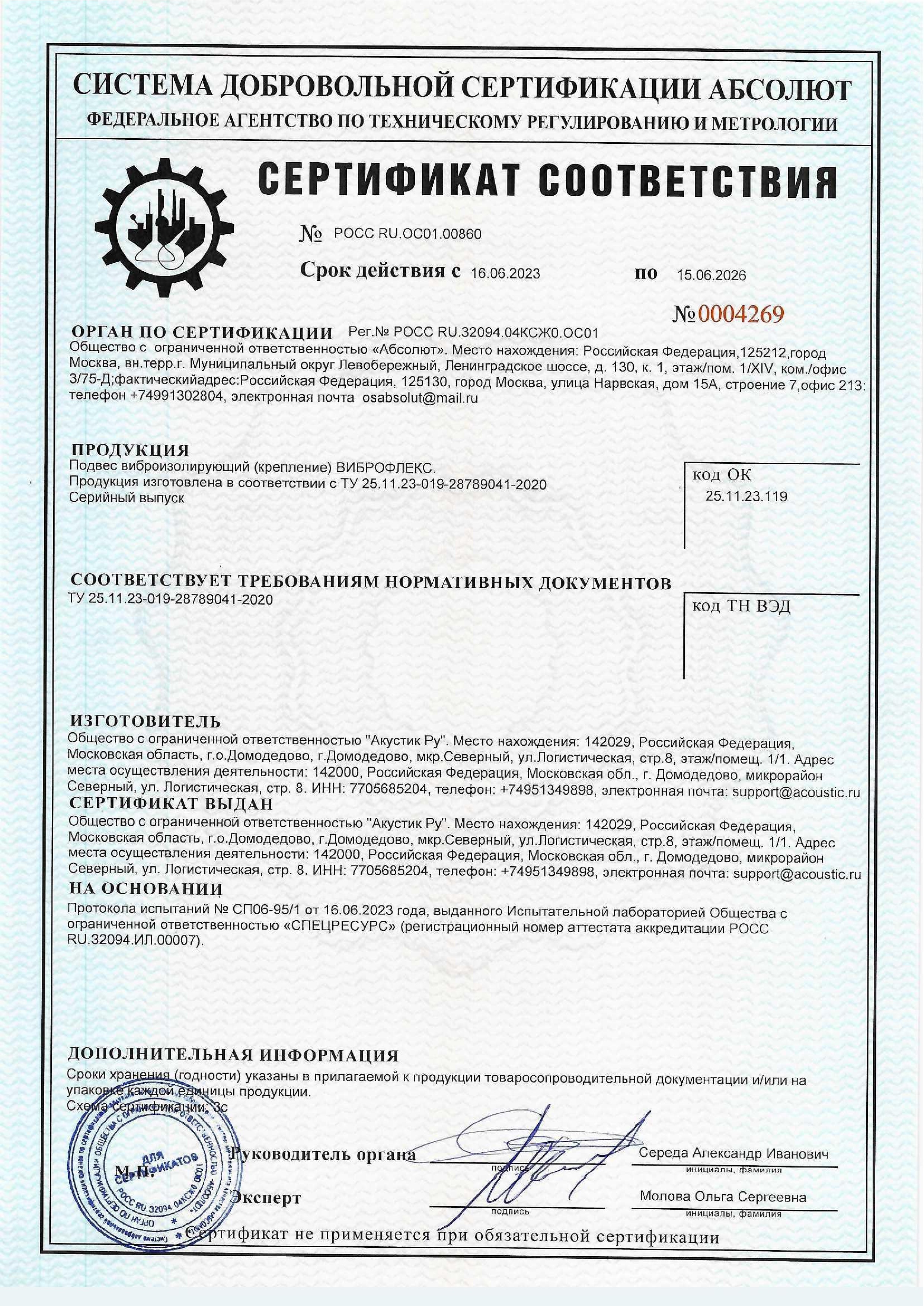

Сертификат соответствия
