Расположение фронтальных громкоговорителей
Акустические системы, размещенные в замкнутом пространстве музыкальной комнаты прослушивания или домашнем театре, акустически взаимодействуют с ограждающими конструкциями стен, пола и потолка. Это приводит к возникновению целого ряда негативных акустических явлений и дефектов, таких как:
- собственные резонансы помещения (возбуждаются в большей или меньшей степени в зависимости от месторасположения АС);
- SBIR-эффект (Speaker Boundary Interference Response) значительно искажает АЧХ громкоговорителей в НЧ диапазоне;
- эффект гребенчатой фильтрации на НЧ/СЧ (зависит от взаимного расположения в комнате громкоговорителей и слушателя);
- порхающее эхо (возникает между внутренними плоскопараллельными поверхностями комнаты).
Произвольное расположение акустических систем и пренебрежение акустической обработкой помещения, как правило, приводит к значительному искажению звучания исходной фонограммы.
Правильная расстановка фронтальных громкоговорителей помогает снизить негативное влияние отражений звука от ограждающих поверхностей комнаты. Кроме того, от расположения АС зависят основные параметры виртуальной звуковой сцены (soundstage).
Существует довольно много различных методов поиска оптимального расположения основных громкоговорителей. Но практический опыт показывает, что для обеспечения сбалансированной звуковой сцены фронтальные громкоговорители должны располагаться на равном расстоянии от боковых стен. При этом, расстояния от громкоговорителя до фронтальной стены и ближайшей боковой стены должны быть разными и соотноситься в определенной пропорции.
Указанное расположение АС является достаточно удачной «стартовой позицией» для дальнейшего определения оптимального расположения динамических фронтальных громкоговорителей в комнате прямоугольной формы. Для комнат неправильной формы или для планарных громкоговорителей принципы размещения АС могут существенно отличаться.
Теоретические расчеты месторасположения АС, которые выполняются специалистами-акустиками, как правило, очень близки к оптимальным для заданных конкретных условий. Но наилучшие результаты могут быть получены только после фактического прослушивания, поскольку в реальных условиях существует множество факторов, которые невозможное учесть. Это касается, например, музыкальных предпочтений слушателя.
В общем случае, расположение громкоговорителей «обычным» способом (близко к задней стене) приводит к усилению звучания низких частот за счет ухудшения четкости звуковых образов и разбалансированности (размытия) звуковой сцены.
Приближение громкоговорителей друг к другу может создать более четкие звуковые образы, но при этом субъективно воспринимаемый размер звуковой сцены уменьшается.
В целом, необходимо размещать громкоговорители таким образом, чтобы избежать возникновения пиков или провалов звука в области НЧ в зоне прослушивания. В большинстве случаев в литературе используют либо «правило 1/3» либо «правило 1/5». То есть, расстояние от громкоговорителей до стены, находящейся за ними, должно составлять или 1/3 или 1/5 от общей длины комнаты.
Самое главное, что необходимо для нахождения наиболее удачного варианта размещения громкоговорителей - это терпение. Правильная установка АС требует достаточно много времени и многократного сравнивания звучания для различных вариантов размещения АС.
Несколько практических советов:
1. Первая задача, которую необходимо решить, это вычисление оптимального положения громкоговорителей относительно фронтальной стены. Начните с изучения звучания Вашей системы при определенной пространственной локализации громкоговорителей, т.н. «стартовой позицией».

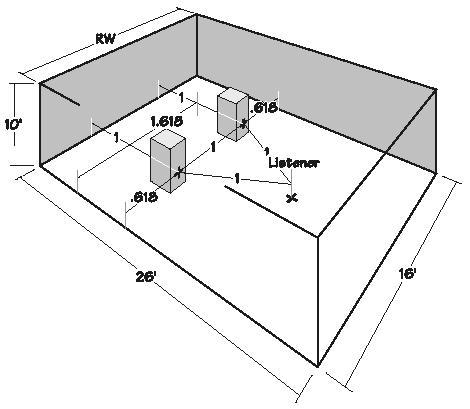

«Стартовой позицией» могут служить рекомендации Джорджа Кардаса или результаты расчетов месторасположения АС из акустического проекта, если Вы предварительно воспользовались услугами инженера-акустика.
Слушайте музыку некоторое время (это может потребовать несколько дней) стараясь запомнить все нюансы звучания и обращая внимание на особенности звуковой сцены, её глубину, ширину и высоту. Обращайте внимание на кажущийся размер виртуальных образов исполнителей и музыкальных инструментов.
Затем установите громкоговорители очень близко к фронтальной стене, и постарайтесь услышать все особенности звучания системы при этом расположении АС. После этого послушайте музыку, выдвинув громкоговорители в комнату на большее расстояние по сравнению с тем, которое было определено «стартовой позицией».
Постарайтесь сравнить отличия в звуковой сцене и вашем восприятии музыки для каждого из трёх положений.
Для определения оптимального месторасположения фронтальных громкоговорителей необходимо поэтапно перемещать АС (назад-вперед) в пространстве между двумя крайними положениями. Это может потребовать достаточно много времени, на протяжении ряда дней, а в результате, возможно, громкоговорители окажутся всего в нескольких сантиметрах от исходной «стартовой позиции».
Не удивляйтесь, если оптимальная позиция АС (оптимальная только для Вас) не совпадет точно с рекомендациями Джорджа Кардаса или результатами акустических расчетов инженера-акустика. Рекомендации специалистов только дают правильное направление движению Вашей мысли, но окончательное решение формируется в Вашей голове.
2. Следующим этапом будет определение расстояния от фронтальных громкоговорителей от боковых стен. Однозначно, это расстояние не должно быть равным расстоянию от АС до фронтальной стены, поскольку это приведет к значительной неравномерности АЧХ и «бубнению» басов.
Методика определения оптимального расстояния от фронтальных громкоговорителей до боковых стен подобна методике, использовавшейся в первом случае.
Послушайте звучание АС в «стартовой позиции». После этого послушайте музыку, полностью придвинув громкоговорители к боковым стенам, а затем сдвинув их, близко друг к другу. Постарайтесь сравнить отличия в звуковой сцене и вашем восприятии музыки для каждого положения.
Вы быстро почувствуете, что изменяется в звучании системы, когда вы сдвигаете и раздвигаете громкоговорители.
Увеличение расстояния между АС и приближение их к боковым стенам добавляет басы, но делает их менее артикулированными. В свою очередь, сближение громкоговорителей может уменьшить ширину стереопанорамы до размеров телевизора.
Во время проведения этого эксперимента необходимо учесть два момента. Во-первых, если боковые стены в комнате были акустически обработаны для коррекции ранних отражений , необходимо убедиться, попадает ли абсорбер в площадку первых отражений, когда громкоговорители перемещаются ближе к стенам. Во-вторых, необходимо учитывать, на сколько развернут громкоговоритель к слушателю.
В общем случае, чем ближе друг к другу расположены АС, тем меньше они должны быть повернуты внутрь. Это немного усложняет выбор оптимального расположения, потому что для создания максимально реалистичной звуковой сцены, необходимо изменять оба указанных параметра одновременно.
Рекомендуется поступить следующим образом.
Измерьте расстояние от плоскости расположения АС до слушателя. Затем отметьте условную точку, которая является половиной этого расстояния позади головы слушателя на оси помещения. Например, если громкоговорители находятся в 3 метрах от слушателя, отметьте точку, находящуюся в 1,5 метрах позади слушателя. Все время направляйте громкоговорители на эту точку, когда будете изменять их положение по отношению к боковым стенам.
Хотя и существуют громкоговорители, для которых определенный таким образом угол поворота не является наилучшим, для большинства видов громкоговорителей этот метод вполне подходит.
Методика, которая является наиболее эффективной, заключается в том, что сначала громкоговорители располагают ближе друг к другу, чем они должны быть расположены в «стартовой позиции». Затем необходимо постепенно раздвигать их, при этом, изменяя угол их разворота таким образом, чтобы сохранить их направленность на условную точку, расположенную за слушателями (см. описание выше).
Для определения расположения громкоговорителей по отношению к боковым стенам лучше всего слушать вокал, он должен звучать точно между громкоговорителями. По мере того, как громкоговорители перемещаются ближе к боковым стенам, вокал будет становиться менее определенным, и, в конце концов, может показаться, что он доноситься из двух отдельных динамиков, а не из воображаемой точки между ними. Это значит, что громкоговорители разнесены слишком далеко друг от друга, и расстояние между ними необходимо уменьшить.
Подбор оптимального расстояния между громкоговорителями и угла их разворота может оказаться достаточно трудоёмким процессом и потребовать много итераций. Но в результате этой кропотливой работы будет получена звуковая сцена, обладающая реалистичной глубиной, высотой и шириной, а музыкальные образы будут иметь реальный размер и будут четко локализованы в пространстве.
Расположение громкоговорителей центрального канала
Как правило, громкоговоритель центрального канала располагается прямо напротив слушателя. При использовании в акустической аппаратуре современных звуковых процессоров, расстояние от громкоговорителя центрального канала до слушателя не является слишком важным параметром. Но есть ряд особенностей, которые следует учитывать.
Во-первых, звук, воспроизводимый громкоговорителем центрального канала, должен сосредотачиваться в районе экрана, даже если экран не располагается строго между двумя фронтальными громкоговорителями. Центральный канал - канал диалога, он связывает в единую звуковую картину звучание фронтальных АС и обеспечивает привязку диалогов к происходящему на экране. Зрителю должно казаться, что диалог доносится от говорящих людей, а не из другого места. Конечно, рекомендуется, чтобы телевизионный экран был расположен по центру между двумя главными каналами, но это не всегда возможно.
Большинство громкоговорителей центральных каналов ограничено в плане воспроизведения низких частот. Размещение таких громкоговорителей относительно фронтальной стены не является очень принципиальным. Если громкоговоритель центрального канала все-таки обладает полно диапазонной АЧХ, рекомендуется устанавливать его на таком же расстоянии от фронтальной стены, что и основные громкоговорители, если это возможно.
Во-вторых, следует избегать размещения центральных громкоговорителей слишком высоко или слишком низко. Интенсивные отражения звука от пола или потолка могут ухудшить четкость звучания центрального канала. Если не получается избежать расположения центрального канала вблизи пола или потолка, необходимо акустически обработать пол или потолок соответственно, чтобы уменьшить интенсивность первых отражений.
Расположение тыловых громкоговорителей (диполи и громкоговорители прямого излучения)
Сначала необходимо определиться с тем, какого типа громкоговорители будут использоваться в каналах окружающего звучания - дипольные или прямого излучения. Компания «Lucas THX» рекомендует для воспроизведения саундтреков к видеофильмам устанавливать в задней части помещений домашних кинотеатров дипольные громкоговорители. В общем случае это хороший совет для больших помещений, в которых предусмотрено размещение более 8 зрительских мест.

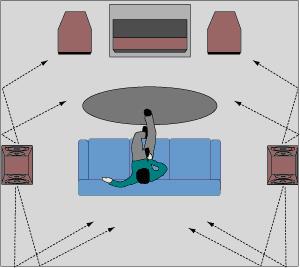

Дипольные АС имеют преимущество в плане создания равномерного звукового поля, поскольку они воспроизводят звук в двух направлениях одновременно, при этом громкоговорители в данной системе работают в противофазе. Маловероятно, что кто-то из зрителей окажется в области прямого звука диполя. В первую очередь дипольные громкоговорители создают объемное звуковое поле в тыловой части домашнего театра (лев. рис).

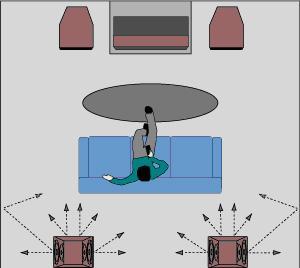

Иногда в тыловых каналах домашних кинотеатров применяют биполярные громкоговорители, у которых громкоговорители в работают синфазно (прав. рис).
 |
 |
Громкоговорители прямого излучения, более подходят для небольших помещений домашних кинотеатров, вмещающих небольшое количество человек. Их преимущество состоит в том, что они могут обеспечить в задней части кинотеатра более сфокусированную звуковую сцену.
После того, как Вы определитесь с типом громкоговорителей окружающего звучания, необходимо их правильно расположить в тыловой части помещения.
Легче всего размещать дипольные громкоговорители. Если в домашнем кинотеатре предполагается один ряд, предназначенный для размещения зрителей, то центр диполя должен располагаться прямо напротив этого ряда. Если предусмотрено два ряда, то центр диполя должен располагаться между рядами, сдвинутый назад от первого ряда примерно на 2/3 расстояния между рядами. Диполи могут монтироваться либо на потолок, либо на стены. Предпочтительнее установка на стены, при этом диполь должен располагаться примерно на высоте ушей зрителей или немного выше.
При использовании дипольных громкоговорителей рекомендуется выполнять звукоотражающую отделку тыловой части домашнего театра. Желательно, чтобы на стенах и потолке в этой части театра были смонтированы конструкции, диффузно отражающие звук. Это значительно усиливает эффект от использования канала окружающего звучания.
Если Вы выбрали громкоговорители прямого излучения, это может обеспечить более качественные тыловые эффекты, но их нельзя располагать слишком близко к зрительским местам. Громкоговоритель прямого излучения является точечным и четко позиционируемым источником звука, особенно для слушателя, который расположен к нему достаточно близко. Для такого слушателя тыловой громкоговоритель может звучать слишком громко, и будет скорее раздражать, нежели служить источником создания специальных звуковых эффектов. Хорошим решением может стать их размещение около потолка и далеко позади зрителей (если позволяют размеры помещения).
Если громкоговорители прямого излучения воспроизводят полный спектр частот, следует быть осторожным, располагая их близко к углам комнаты, поскольку это может вызвать высокую неравномерность звукового поля в области НЧ. В этом случае рекомендуется располагать громкоговорители по принципу «золотого сечения» относительно тыловой стены.
Месторасположение сабвуфера
Cабвуфер является самым трудным для определения месторасположения громкоговорителем. Дело в том, что качественное звучание сабвуфера сильно зависит от акустики помещения, расположения в комнате предметов интерьера, слушателей и, собственно, от места расположения самого сабвуфера.
Существует достаточно много методов и способов поиска оптимального месторасположения сабвуфера, описать даже часть которых просто нереально в рамках одной статьи, да и не имеет особого смысла. Этому вопросу будет посвящена отдельная статья.
Приведу лишь несколько наиболее общих аспектов взаимодействия сабвуфера и комнаты:
- Наихудшее место для расположения сабвуфера это центр комнаты.
- Наиболее неудачная форма комнаты для качественного воспроизведения басов это квадрат. Если у Вас есть возможность выбирать комнату для домашнего театра, избегайте помещений с кратными размерами.
- Приближение сабвуфера ближе к стене приводит к увеличению баса в комнате.
- Максимум басов можно получить, разместив сабвуфер в углу комнаты. Но учтите, что при этом будут возбуждаться все комнатные резонансы.
- Приближение слушателя к стене также приводит к увеличению интенсивности низких частот. Но при этом может наблюдаться высокая неравномерность АЧХ на НЧ. В зависимости от положения слушателя может проявляться «бубнение» или, наоборот, «вялость» баса.
- «Настройка» расстояния между диваном или креслом и стенами, а также определенная установка сабвуфера относительно угла комнаты, почти всегда будет полезна для получения глубокого баса с более гладкой частотной характеристикой для нескольких зрительских мест в комнате.
- Добавление второго сабвуфера не решит проблему стоячих волн или неравномерности на НЧ, но может помочь расширить зону прослушивания с более ровным басом для большего количества зрителей. При установке сабвуферов вдоль фронтальной стены выбирайте разные расстояния и по отношению к боковым стенам.
- Старайтесь не устраивать домашний театр в комнатах с бетонными стенами, полом и потолком, в которых практически невозможно избежать эффекта «бубнения». Если это невозможно, то выполните дополнительные каркасные облицовки стен листами гипсокартона, ДСП или фанеры. Это обеспечит некоторое низкочастотное поглощение звука и уменьшит «бубнение» фонограммы. Чтобы избежать нежелательного переизлучения звука дополнительными облицовками, их необходимо акустически задемпфировать (в этом случае необходимо проконсультироваться с инженером-акустиком).
Поиск оптимального расположения акустических систем процесс достаточно кропотливый. Но он является очень мощным инструментом акустической настройки помещения и может привести к удивительным результатам на пути поиска верного звука.
Литература :
1. "How to Find the Best Place for Your Subwoofer" by Alan Lofft
2. "Loudspeaker Placement Guide" by Richard Rives, 2005
3. "Musik och Ljudteknik", by Ingvar Öhman, Sweden
