ЗИПС-III-Ультра, сэндвич-панель
ЗИПС-III-Ультра – система дополнительной звукоизоляции III-го поколения. Имеет оптимальное соотношение «толщина/результат» в линейке ЗИПС. Виброузлы по запатентованной технологии VIBRID ®
Звукоизолирующая панельная система 3-eго поколения
Система ЗИПС-III-УЛЬТРА эффективна в отношении большинства бытовых шумов: речь, плач, лай собак, теле- радио аппаратура средней мощности. Преимущественно применяется в жилых помещениях: квартирах и коттеджах.
При толщине всего 55 мм увеличивает показатели звукоизоляции однослойных строительных конструкций до 18 дБ.
Особенности конструкции
- Самая эффективная сэндвич-панель из семейства ЗИПС в соотношении «толщина/результат»: индекс дополнительной изоляции воздушного шума до 18дБ при толщине системы всего 55 мм;
- Виброизолирующие опоры из эластомера Sylomer®, с улучшенными динамическими свойствами;

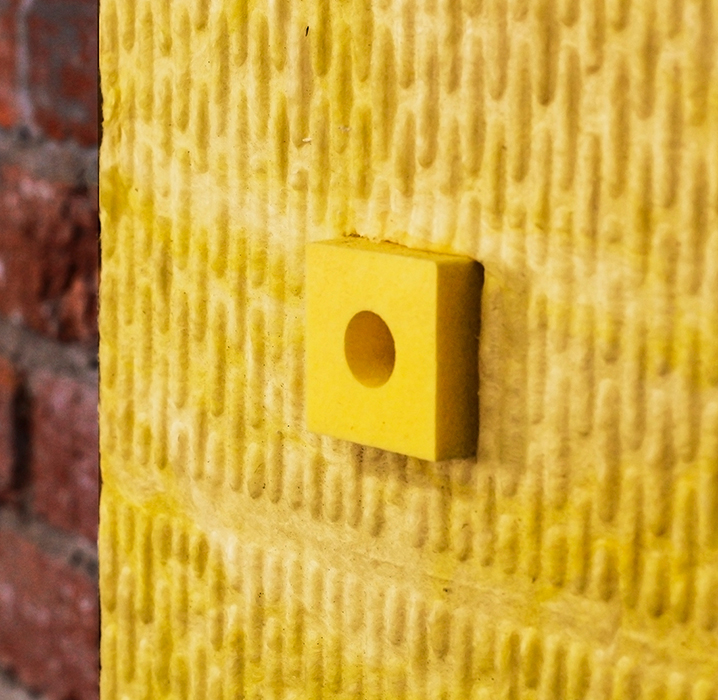

- Запатентованные виброизолирующие узлы нового поколения VIBRID® обеспечивают повышенную конструкционную прочность и акустическую эффективность;
- Бескаркасное крепление к поверхности для простого и быстрого монтажа.
Новая запатентованная технология производства виброузлов
VIBRID® — гибридная комбинация двух типов виброакустических материалов: полиуретановой втулки и виброизолирующего силиконового герметика Вибросил, обеспечивает повышенную конструкционную прочность и надежную герметизацию виброузла.
Экологичность
Панели ЗИПС-Z4 прошли лабораторные испытания выборки продукции и получили сертификат по стандарту EcoMaterial 2.0, подтвердив безопасность для человека.
ECO Material — система добровольной экологической сертификации строительных и отделочных материалов.
Состав

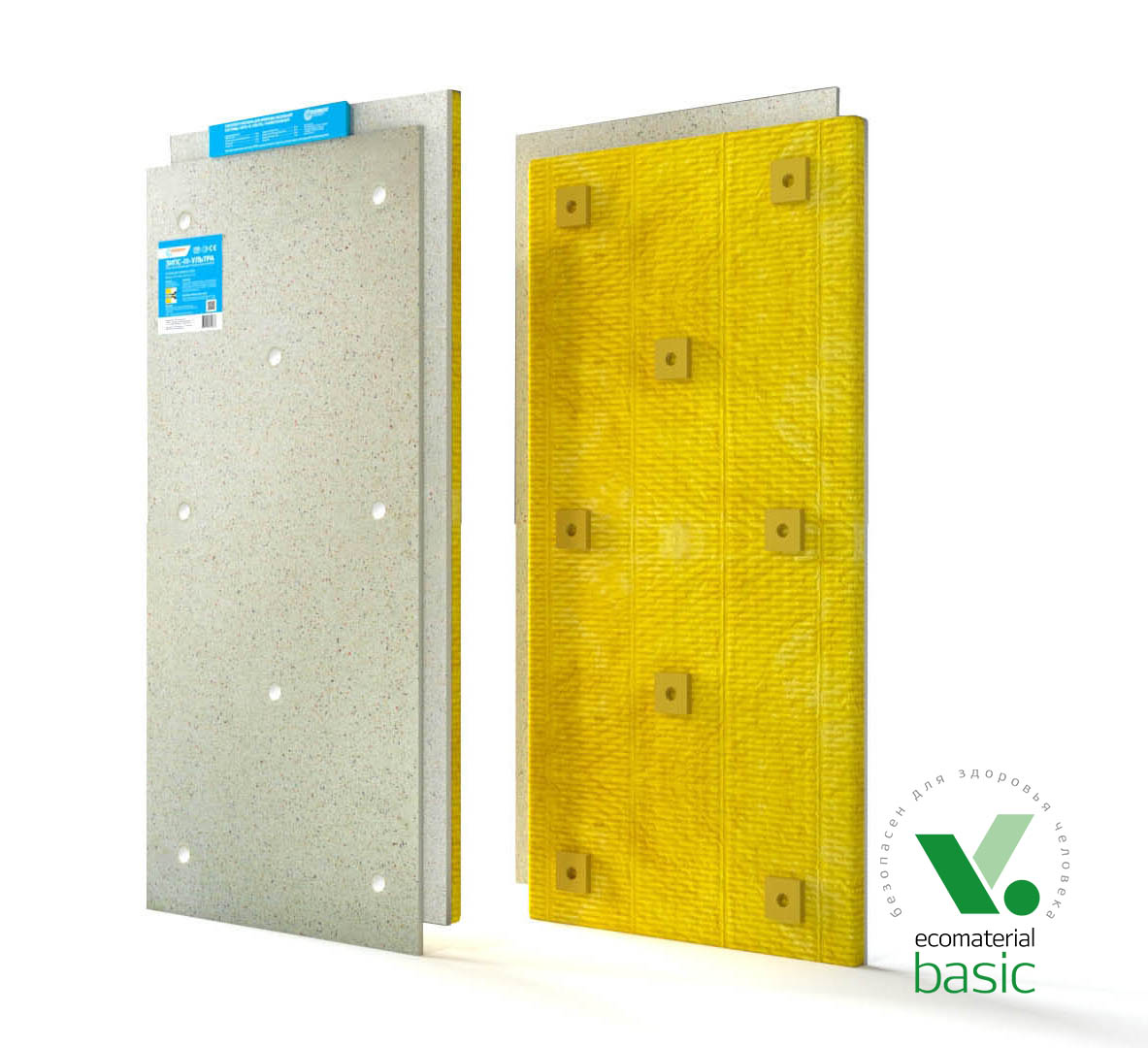

Звукоизолирующая панельная система ЗИПС-III УЛЬТРА состоит из сэндвич-панелей толщиной 42,5 мм и специальных финишных гипсокартонных листов AКУ-Лайн 12,5 мм, виброизоляционной ленты Вибростек-М / Вибростек-Вайт / Ультракустик Лента F100 и виброакустического герметика Вибросил.

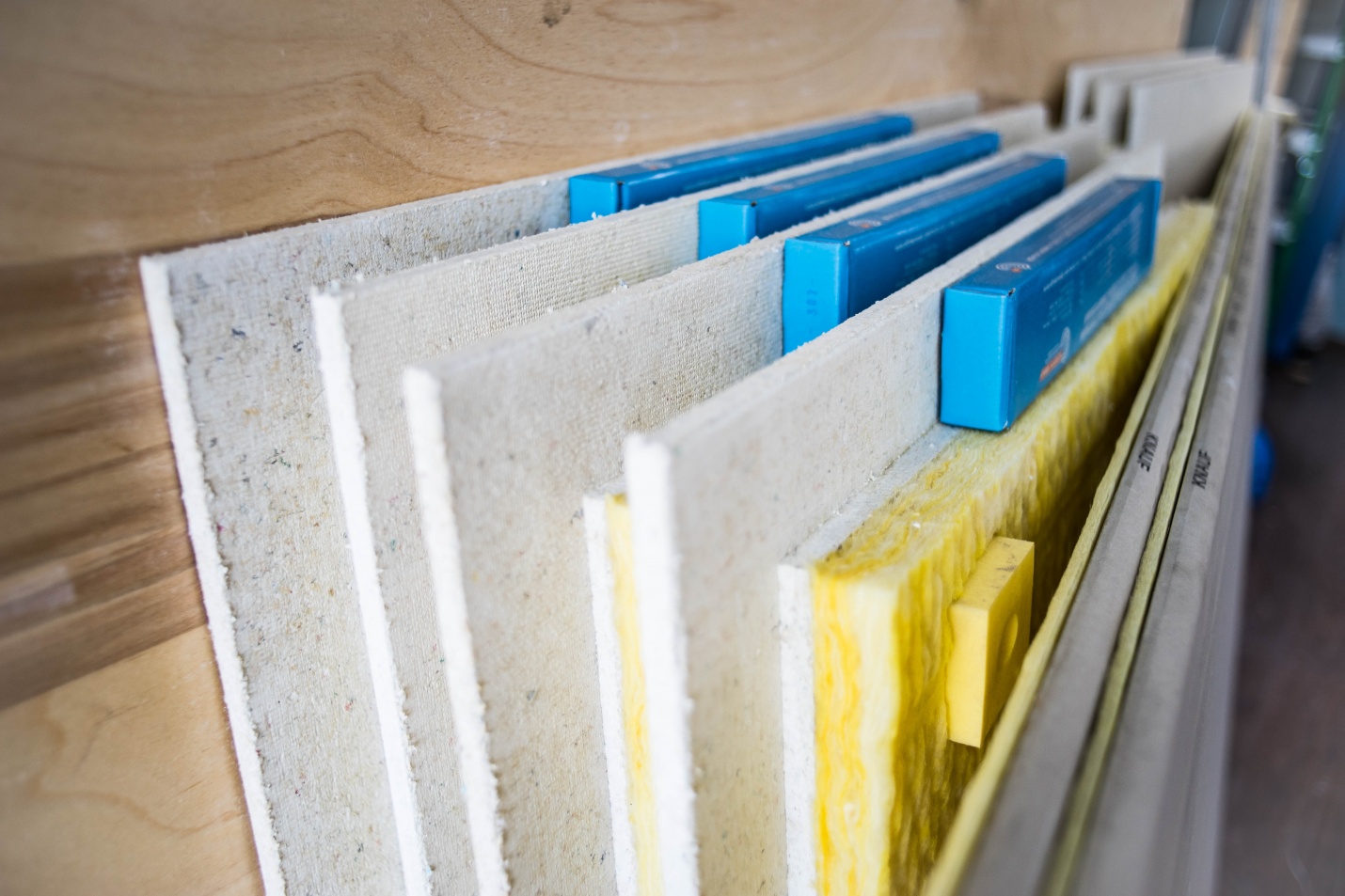

Сэндвич-панель ЗИПС-III-Ультра представляет собой комбинацию пазогребневого слоя ГВЛВ 20мм и плиты 20мм на основе стекловолокна с высокой механической прочностью.

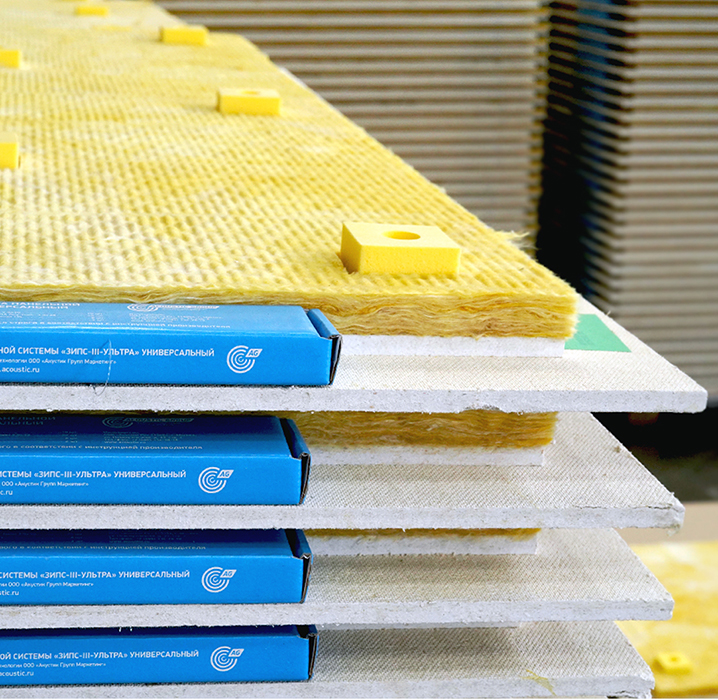

Каждая сэндвич-панель содержит 8 виброизолирующих узлов крепления, выполненных по запатентованной технологии VIBRID®, и 8 опор из эластомера Sylodyn, посредством которых панель монтируется к стенам и потолочным перекрытиям. В комплект поставки сэндвич-панелей входят все необходимые крепежные элементы.
AR-Модель
Для ЗИПС-III-Ультра разработана AR-модель. Чтобы посмотреть на панель в дополненной реальности Вам потребуется приложение PlayAR (его можно найти в Google Play или Apple Store). После этого просто перейдите по ссылке или просканируйте QR-код:

Инструкция по просмотру AR-модели
Хранение и транспортировка
Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадание на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания. При транспортировке все регулируемые узлы панелей должны быть выведены в состояние «минимального относа от поверхности».

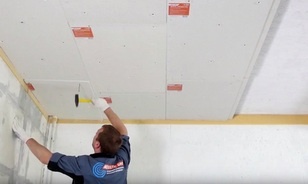

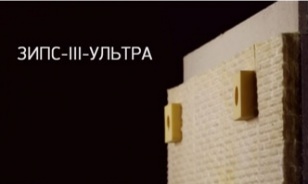

Видео-обзоры по теме
Комплектация
В комплект крепежа для ЗИПС-III-Ультра входят:
Название | Фото | Количество |
---|---|---|
Саморез универсальный ∅5х90 мм | ![]() |
8 шт. |
Дюбель универсальный Фишер ∅8х50 мм | ![]() |
8 шт. |
Анкер металлический ∅8х72 мм | ![]() |
2 шт. |
Анкер металлический ∅8х92 мм | ![]() |
2 шт. |
Саморез по ГВЛ ∅3х30 мм | ![]() |
10 шт. |
Саморез Ультракустик ∅3.9х41 мм | ![]() |
25 шт. |
Шайба увеличенная M5 | ![]() |
8 шт. |
Шайба M8 | ![]() |
2 шт. |
Особенности применения материала
Когда применять?
- Если нужен максимальный эффект при наименьшей толщине.
- Спасает от шумов средней громкости - разговоры, телевизор, лающая собака или детский плач.
- Конструкция рекомендована для гипсовых, кирпичных и бетонных стен, перегородок, а также железобетонных перекрытий.
Готовые конструкции с использованием ЗИПС-III-Ультра, сэндвич-панель
Все звукоизолирующие конструкцииПримеры объектов с применением ЗИПС-III-Ультра, сэндвич-панель
Объекты с применением материала найдены в разделах: "Квартиры и коттеджи" , "Спортивные объекты"
Ниже приведены лишь некоторые из множества реализованных объектов. Больше примеров можно найти в разделе "Объекты" нашего сайта.
Размеры:
Физические характеристики:
Изоляция воздушного шума

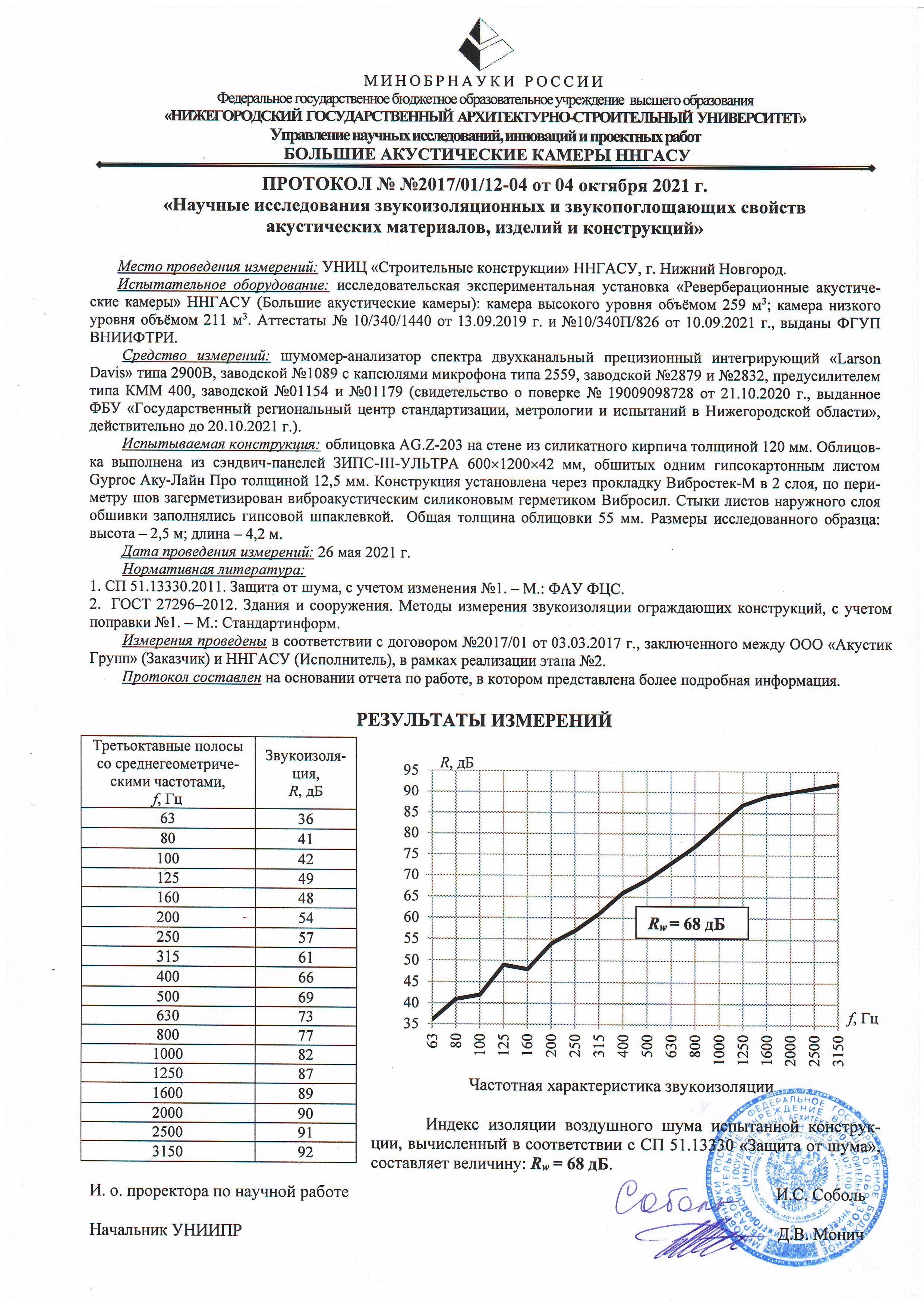

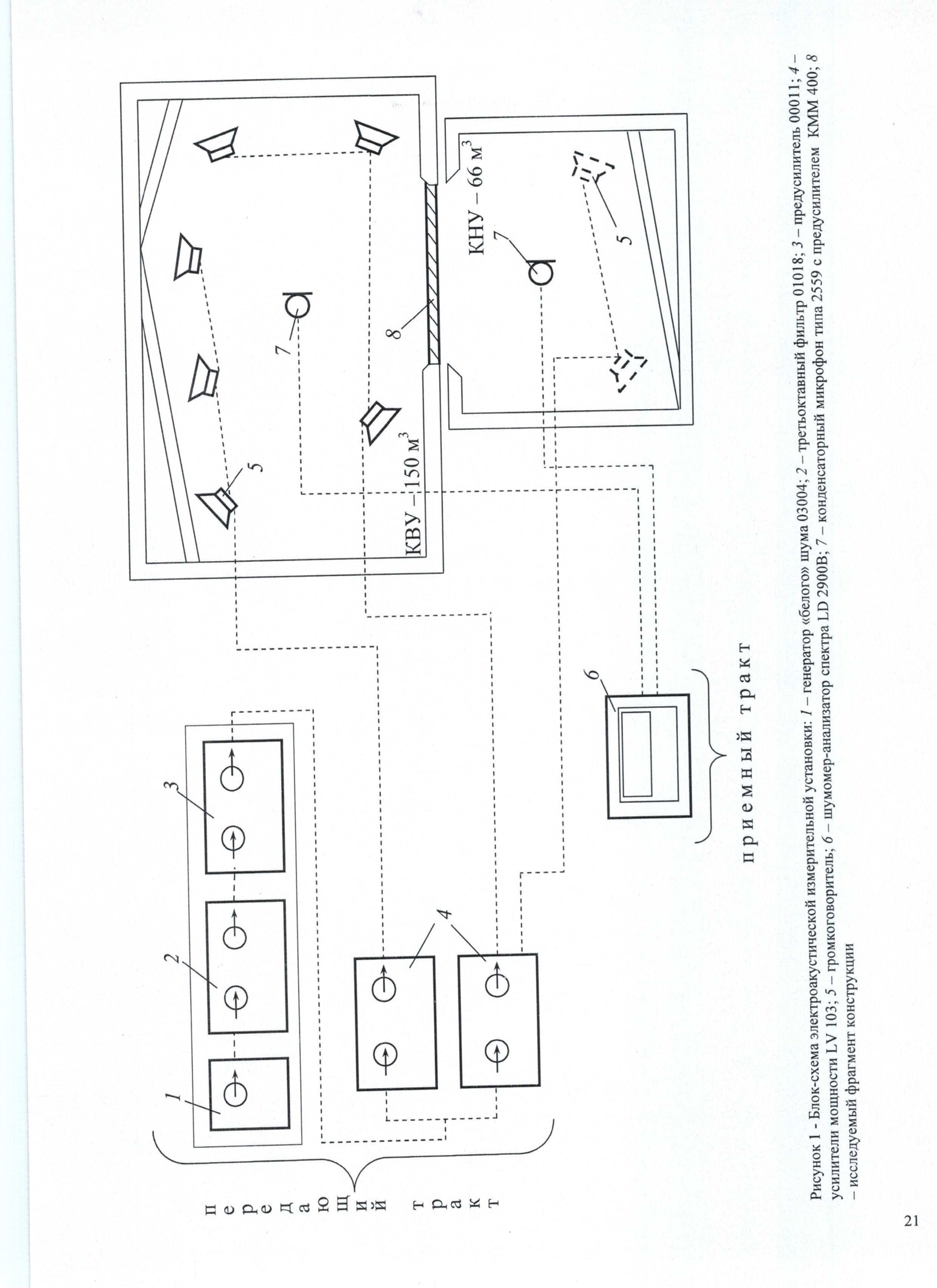

Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:
Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
---|---|---|---|---|---|---|---|---|
стена из силикатного кирпича 120 мм (Rw = 50 дБ) |
41 | 42 | 39 | 39 | 44 | 41 | 42 | 42 |
стена из силикатного кирпича 120 мм + ЗИПС-III-Ультра 42 мм + AKU-line 12,5 мм (Rw = 68 дБ) | 42 | 49 | 48 | 54 | 57 | 61 | 66 | 69 |
Частота, Гц | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
стена из силикатного кирпича 120 мм (Rw = 50 дБ) | 45 | 49 | 51 | 55 | 57 | 60 | 64 | 66 |
стена из силикатного кирпича 120 мм + ЗИПС-III-Ультра 42 мм + AKU-line 12,5 мм (Rw = 68 дБ) | 73 | 77 | 82 | 87 | 89 | 90 | 91 | 92 |
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-III-Ультра: ΔRw = 16 – 18 дБ
Цены с отгрузкой со склада в Москве
Название | Ед. изм. | Цена, ₽/ед. | Цена, |
---|---|---|---|
ЗИПС-III-Ультра, сэндвич-панель с комплектом крепежа
1200х600х42 мм
|
шт. | 2810.00 | 3902.78 |
Обратите внимание
На сайте указаны рекомендованные розничные цены. Цены действительны для выбранного города. Почему цены в разных городах отличаются?
Если нужного города нет в списке городов нашего сайта или в таблице указано, что цена предоставляется по запросу, отправьте индивидуальный запрос на расчет стоимости.
Где купить?
Почему цены в разных городах отличаются?
Дело в том, что на стоимость строительных материалов сильно влияют логистические расходы. Если производство находится в другом городе или сырье привозят издалека, то стоимость готовой продукции окажется выше. Для габаритных материалов и материалов, которые требуют аккуратности при транспортировке (например, шпонированные панели), этот фактор особенно критичен.
Можно ли сэкономить при покупке материалов?
Да. И речь не про скидки и акции, которые надо ловить, а про разумное потребление. На наших складах не редко появляются материалы, имеющие те или иные повреждения (например, сколы). Такие материалы все еще можно использовать во многих случаях. К примеру, при монтаже любых панелей, ГКЛ/ГВЛ, ЗИПСов обязательно возникает необходимость обрезки под размеры стен. И в таких ситуацих частичное повреждение панели совершенно не критично. В то же время, материалы с повреждениями продаются с существенной уценкой. Проверить наличие подходящих вам уцененных товаров на ближайшем складе можно на сайте:
Файлы для скачивания
Информация по продукту
Сертификаты и протоколы

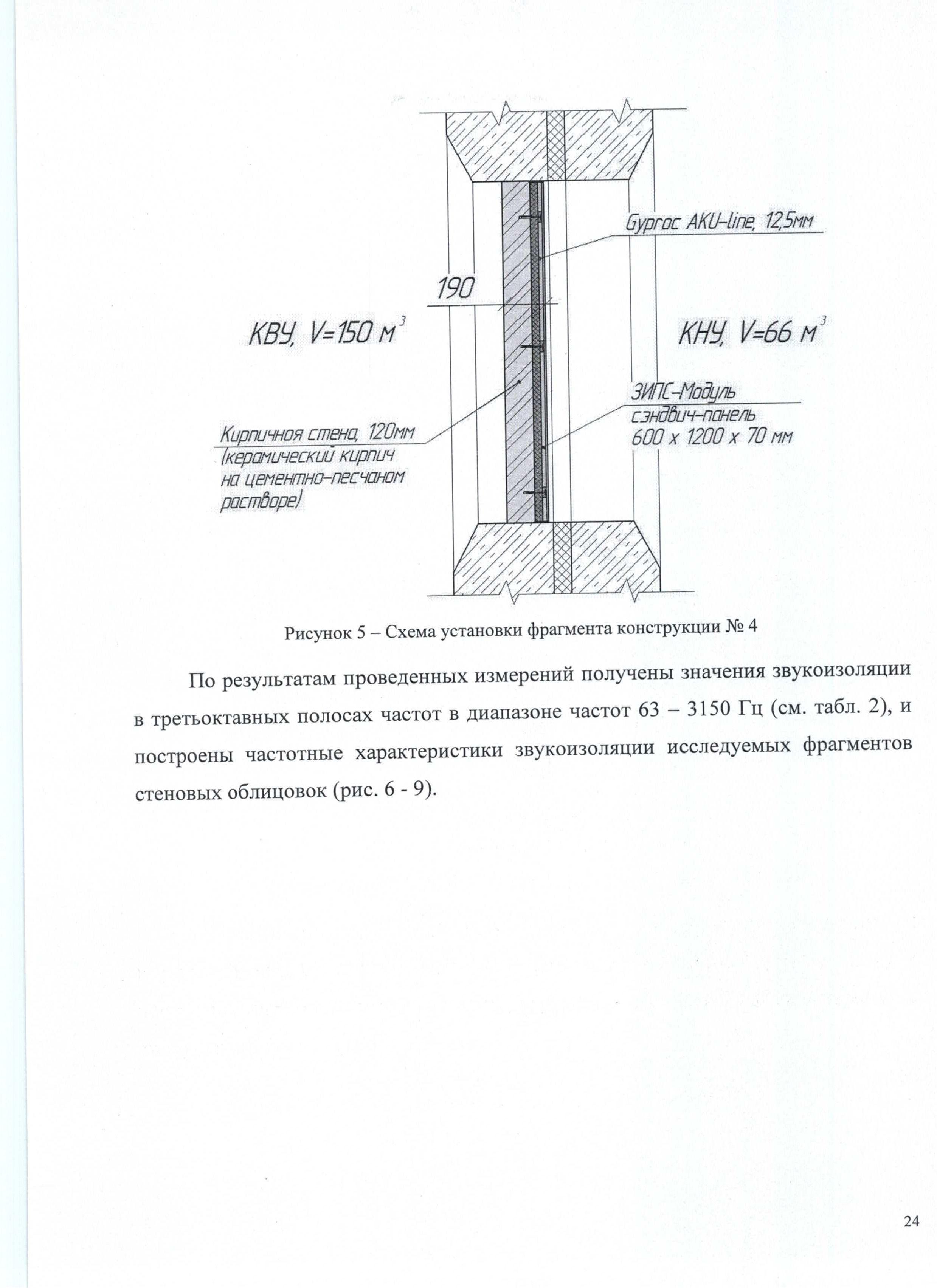

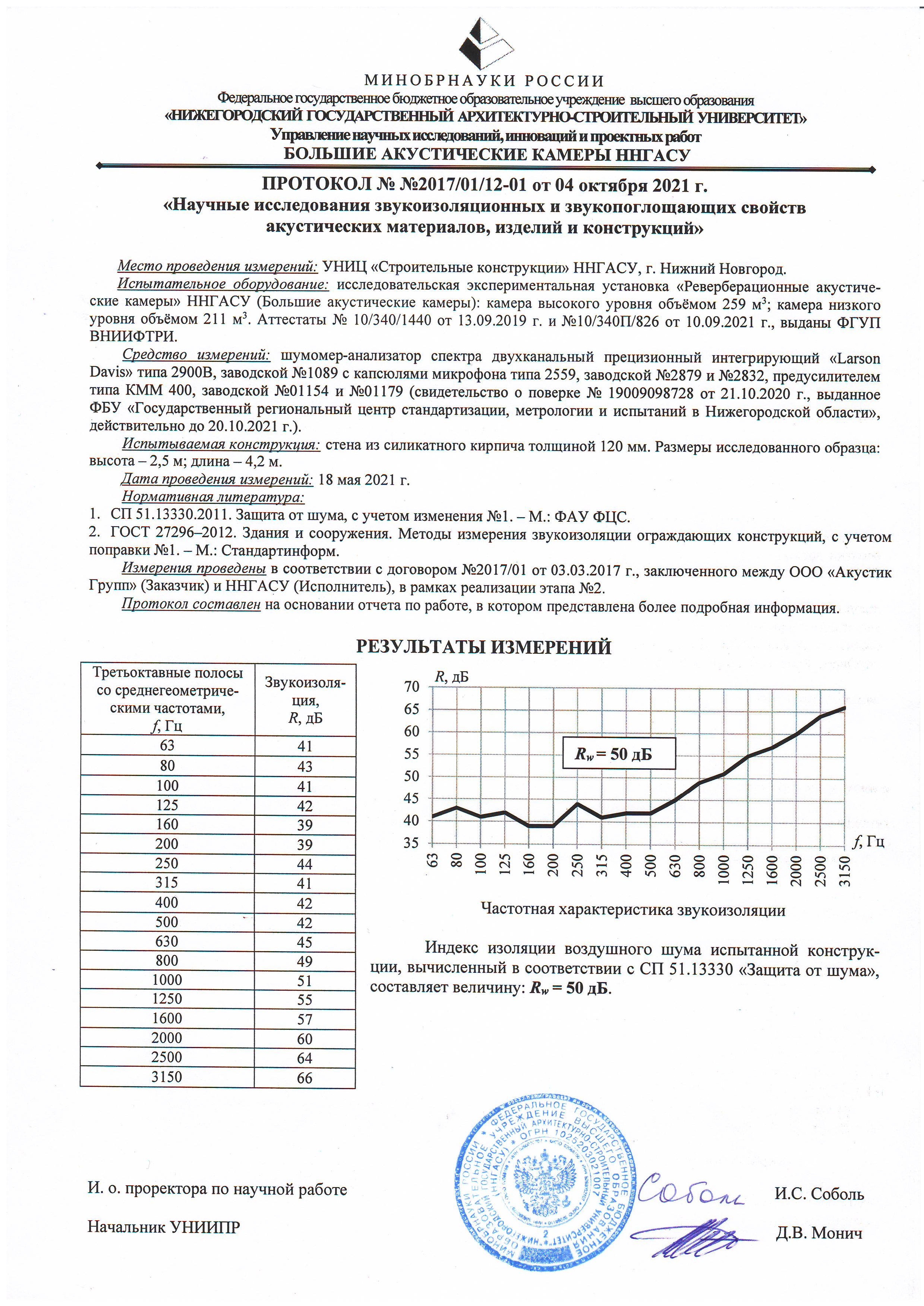

- Протокол акустических измеренийPDF, 3.51 Мб

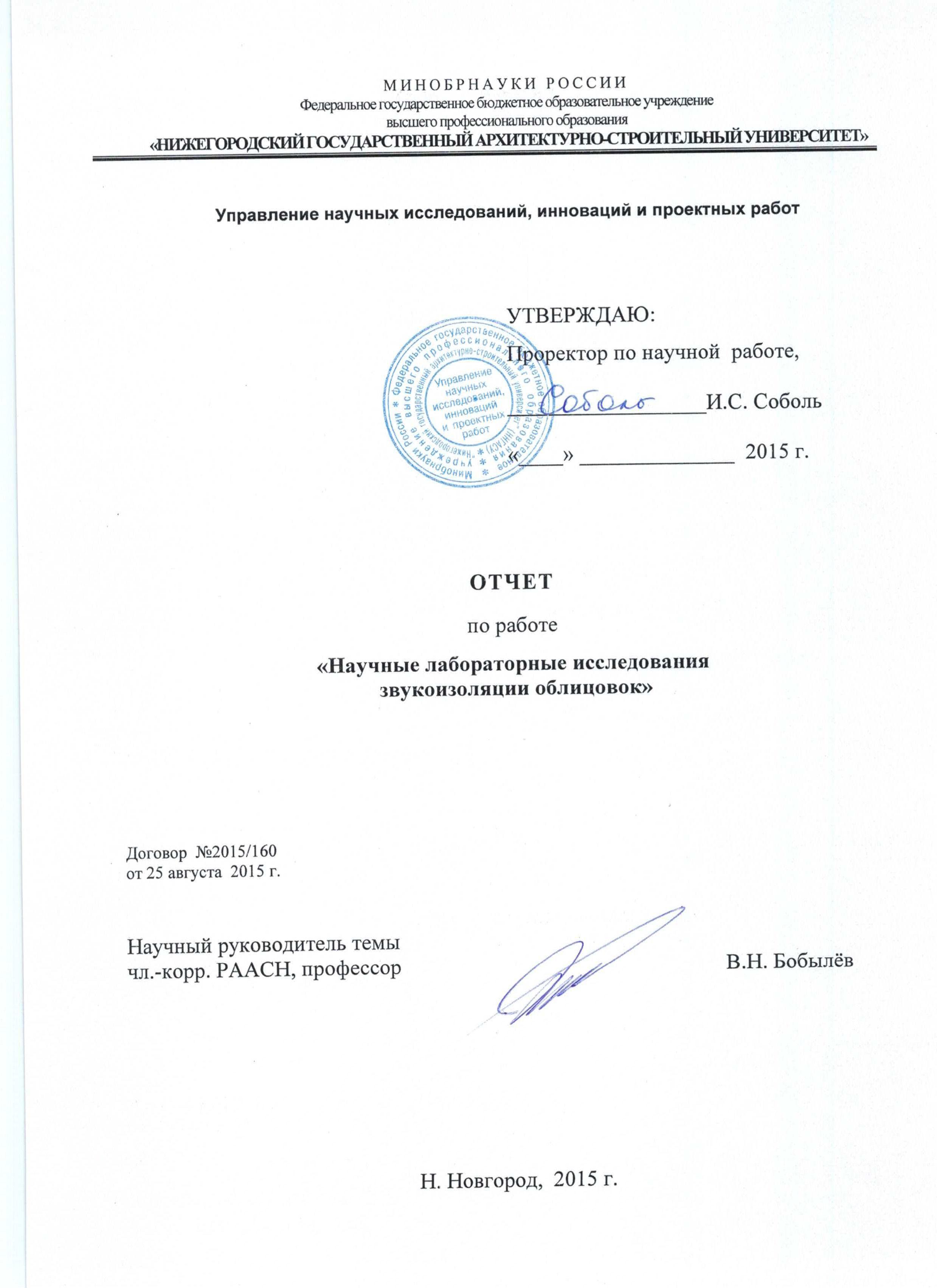

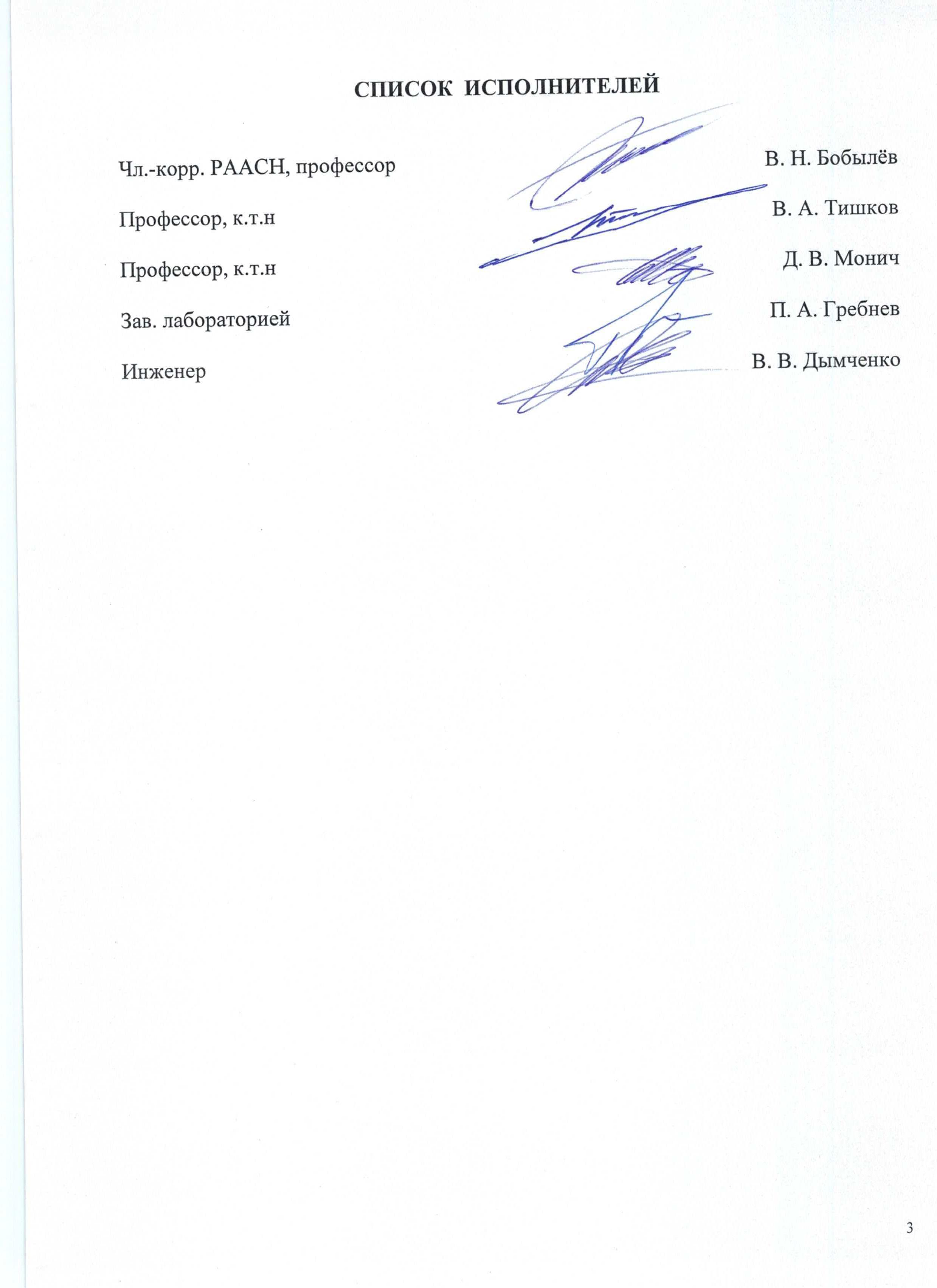

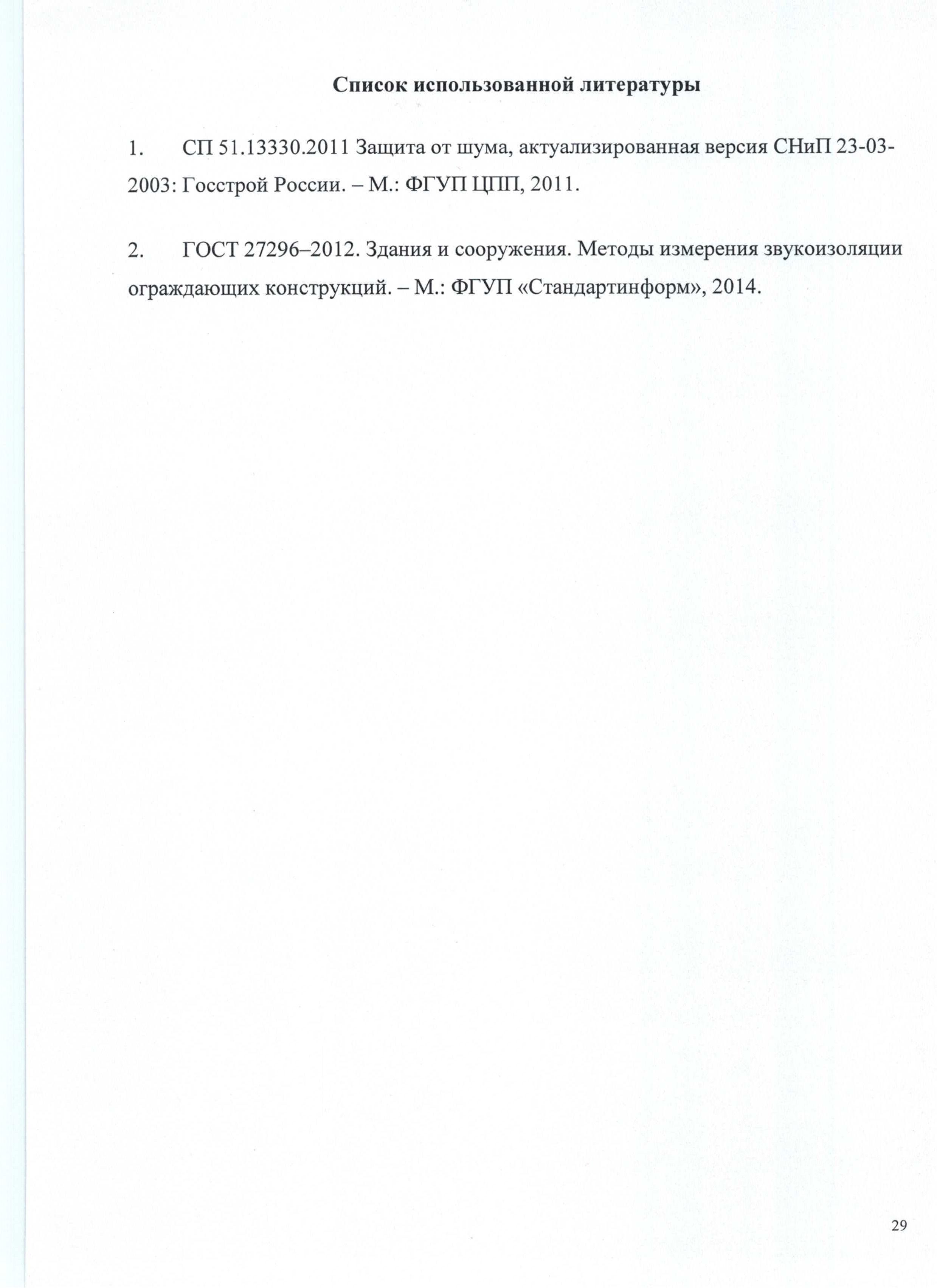

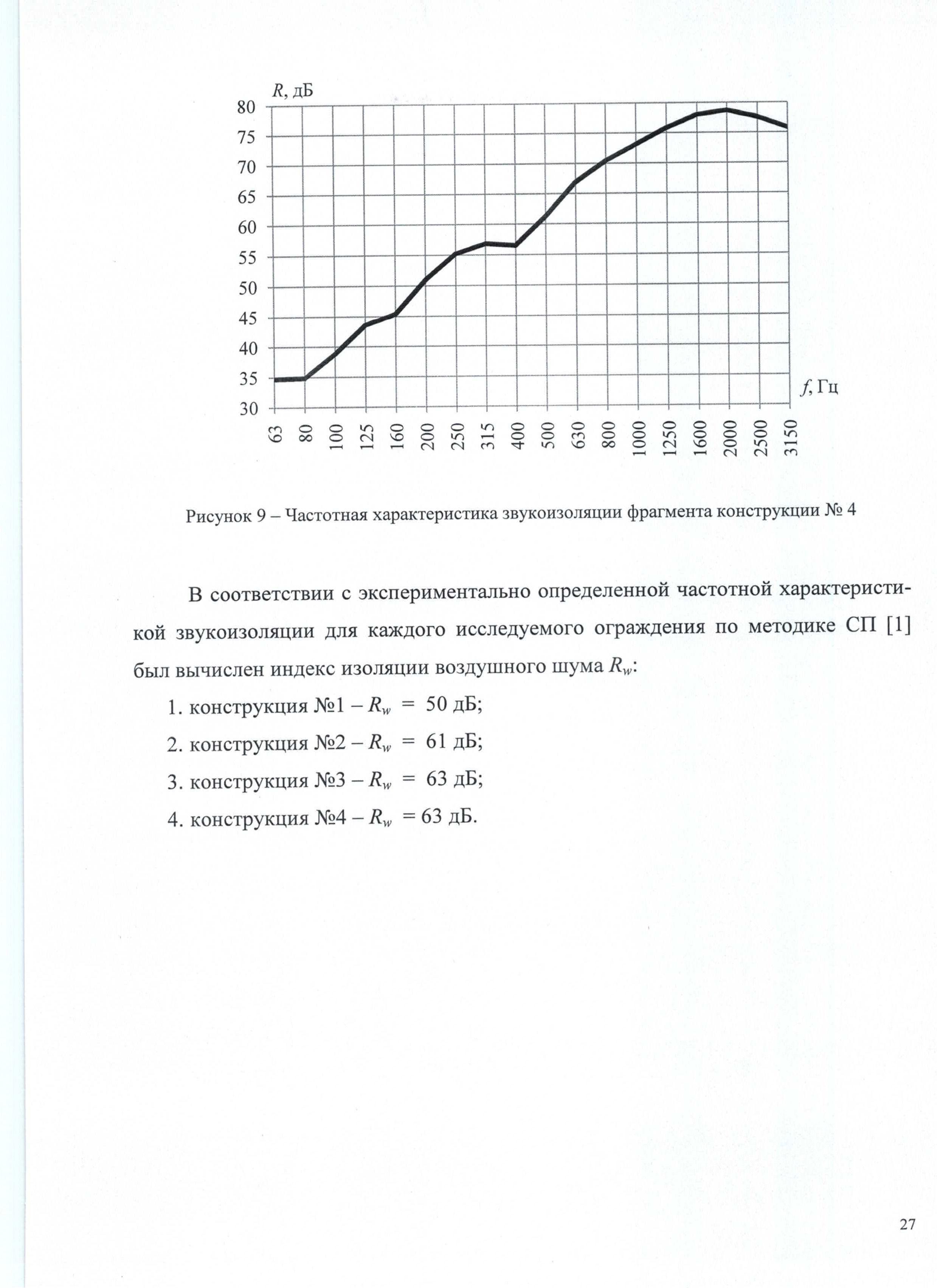

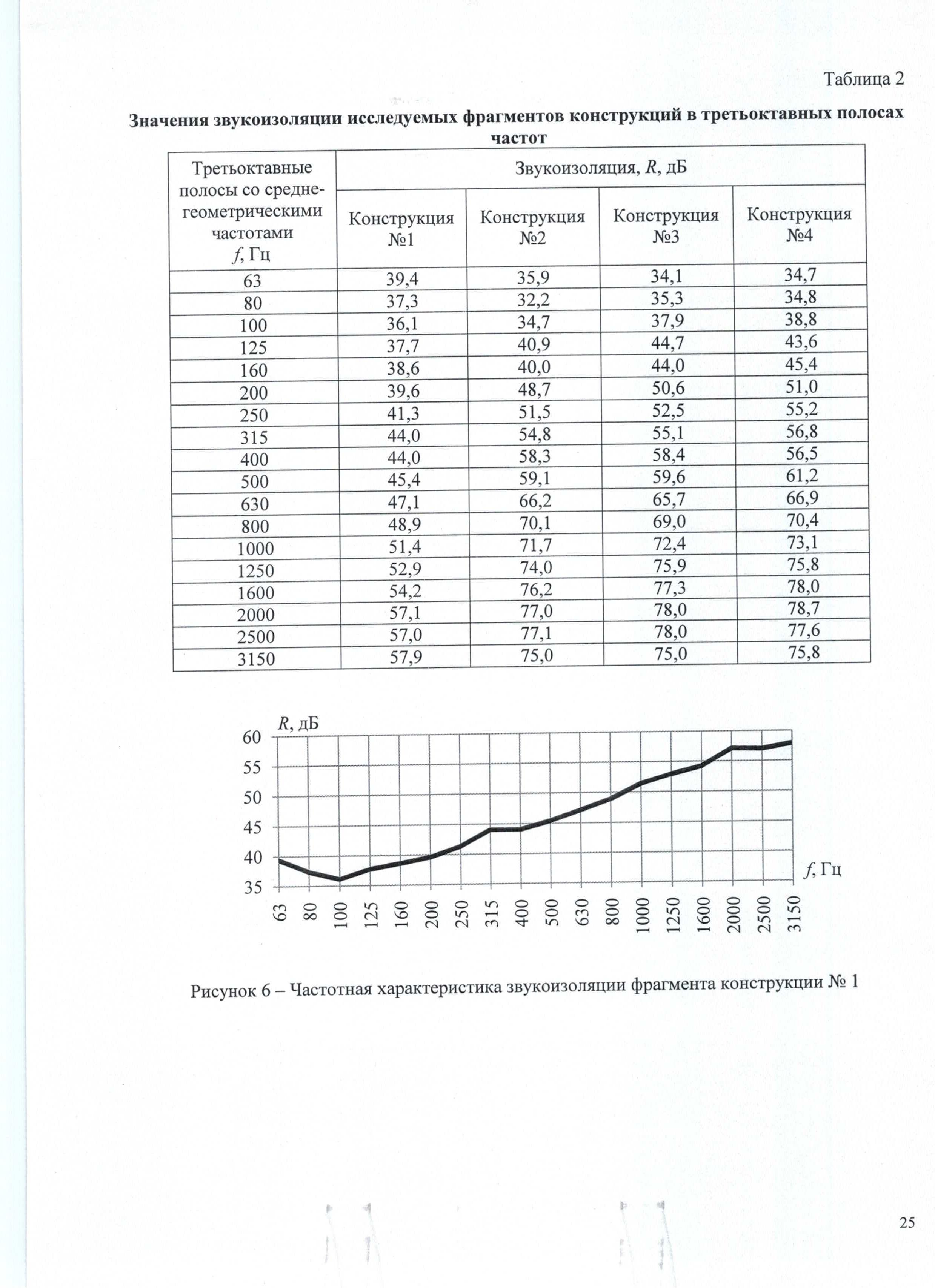

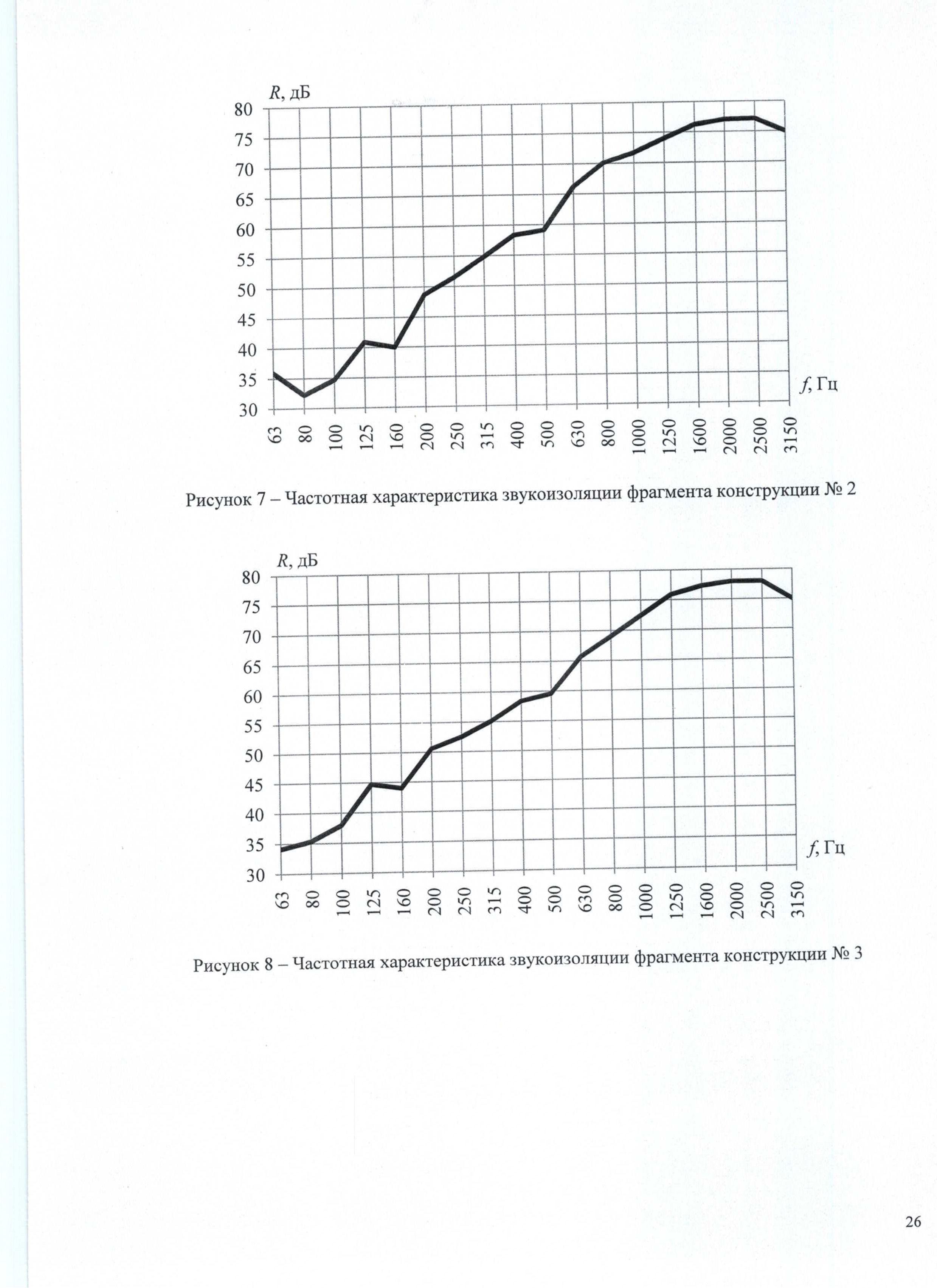

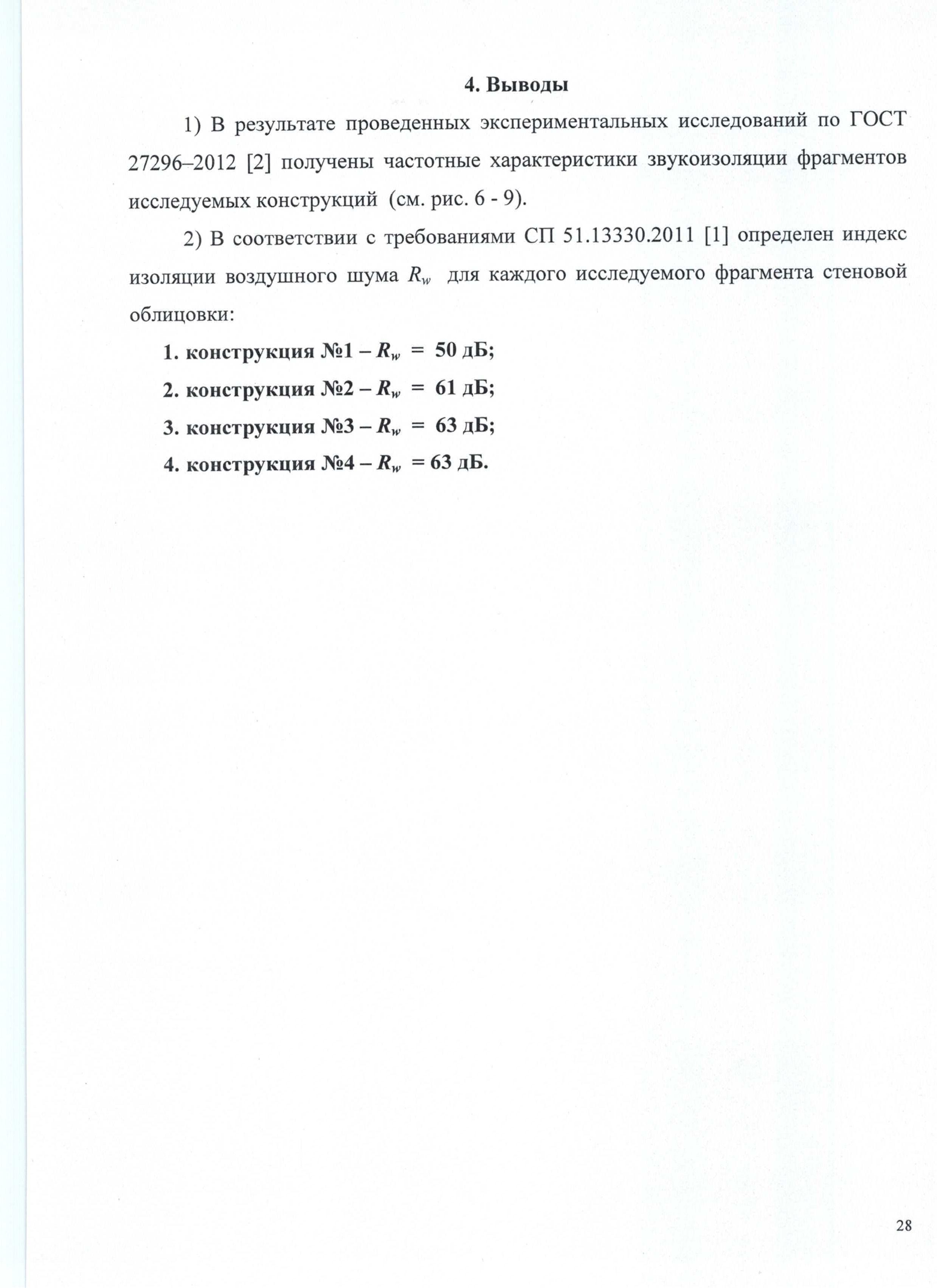

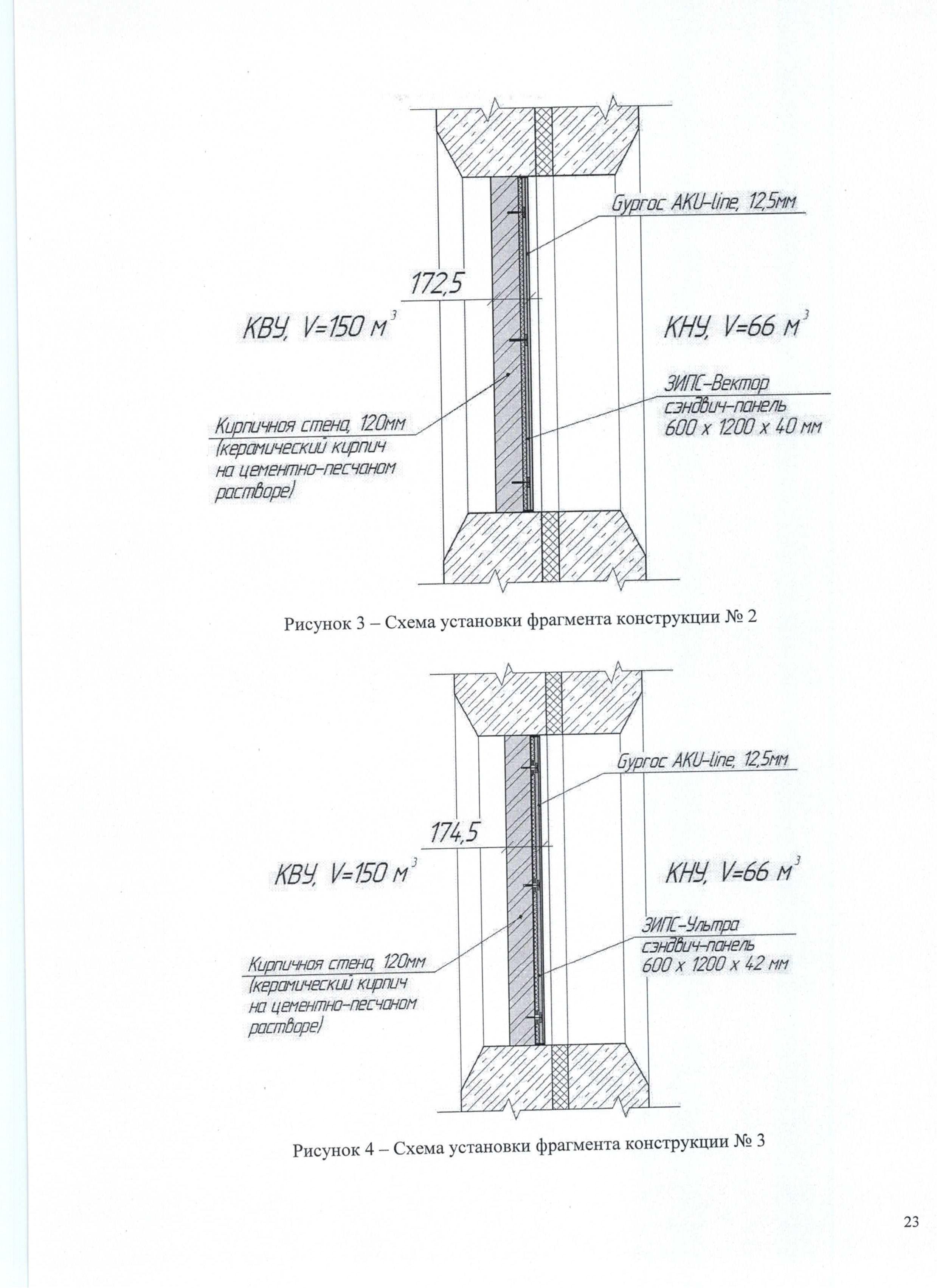

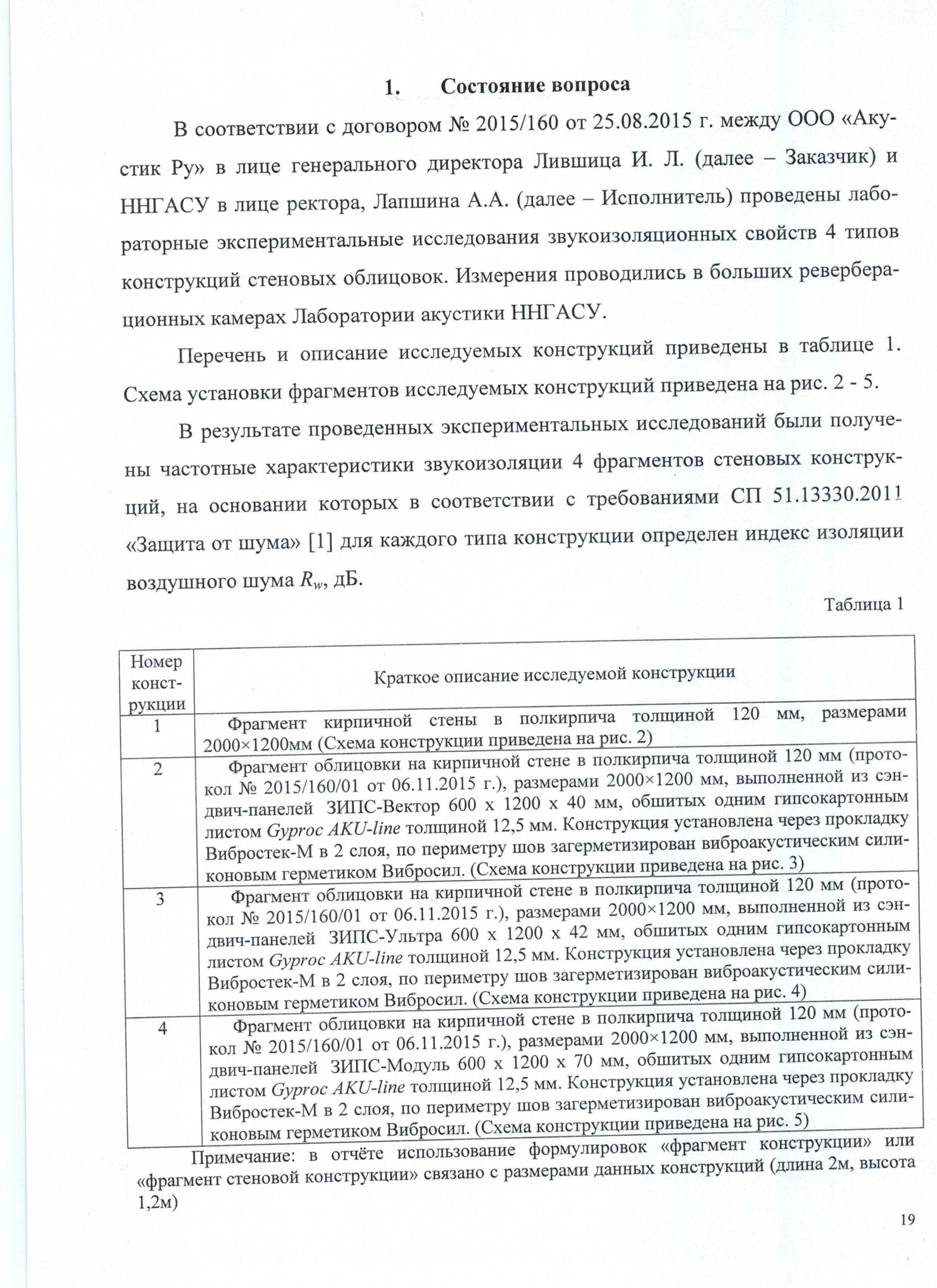

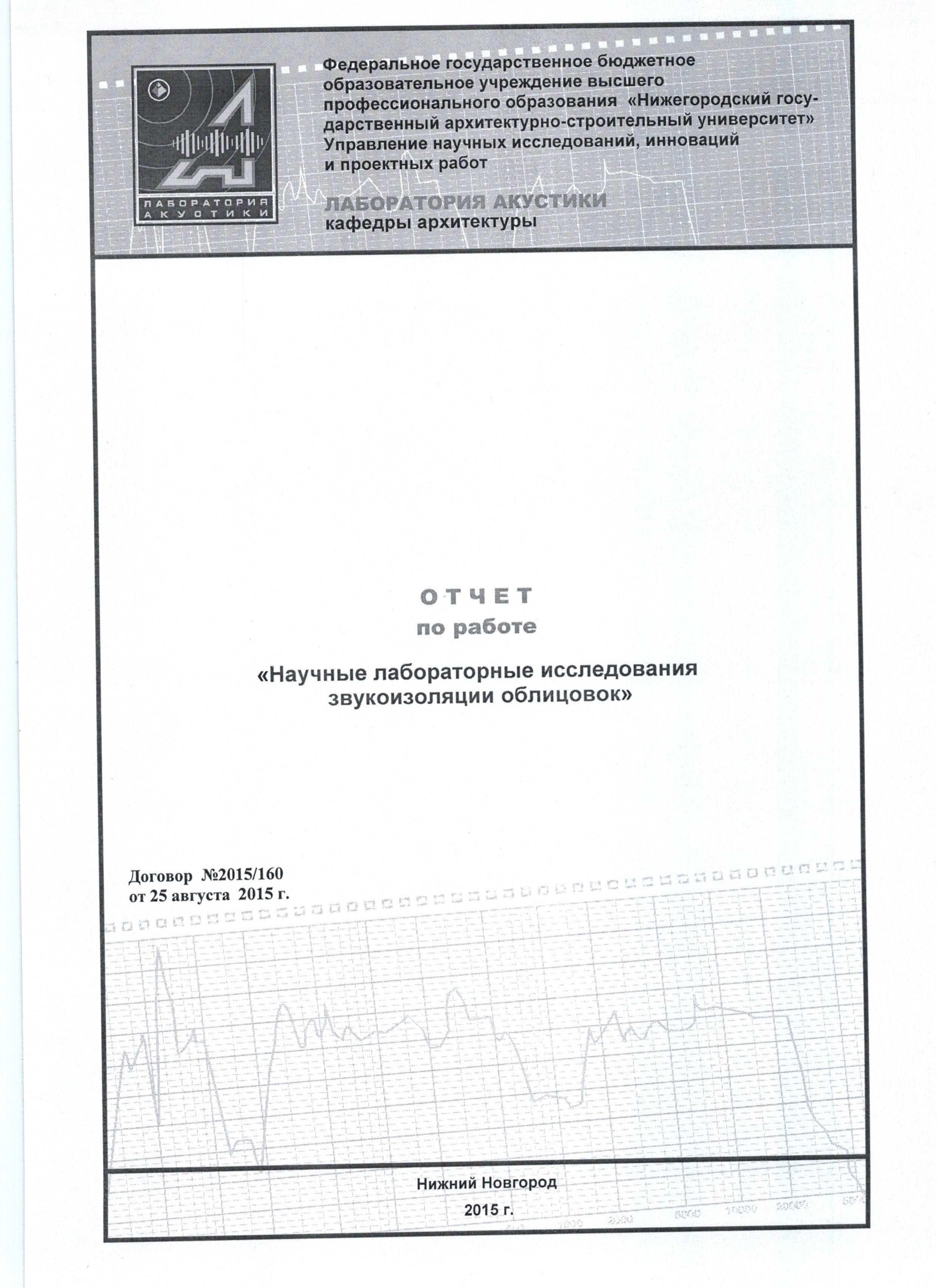

- Отчет по лабораторным исследованиям акустических свойствPDF, 4.30 Мб

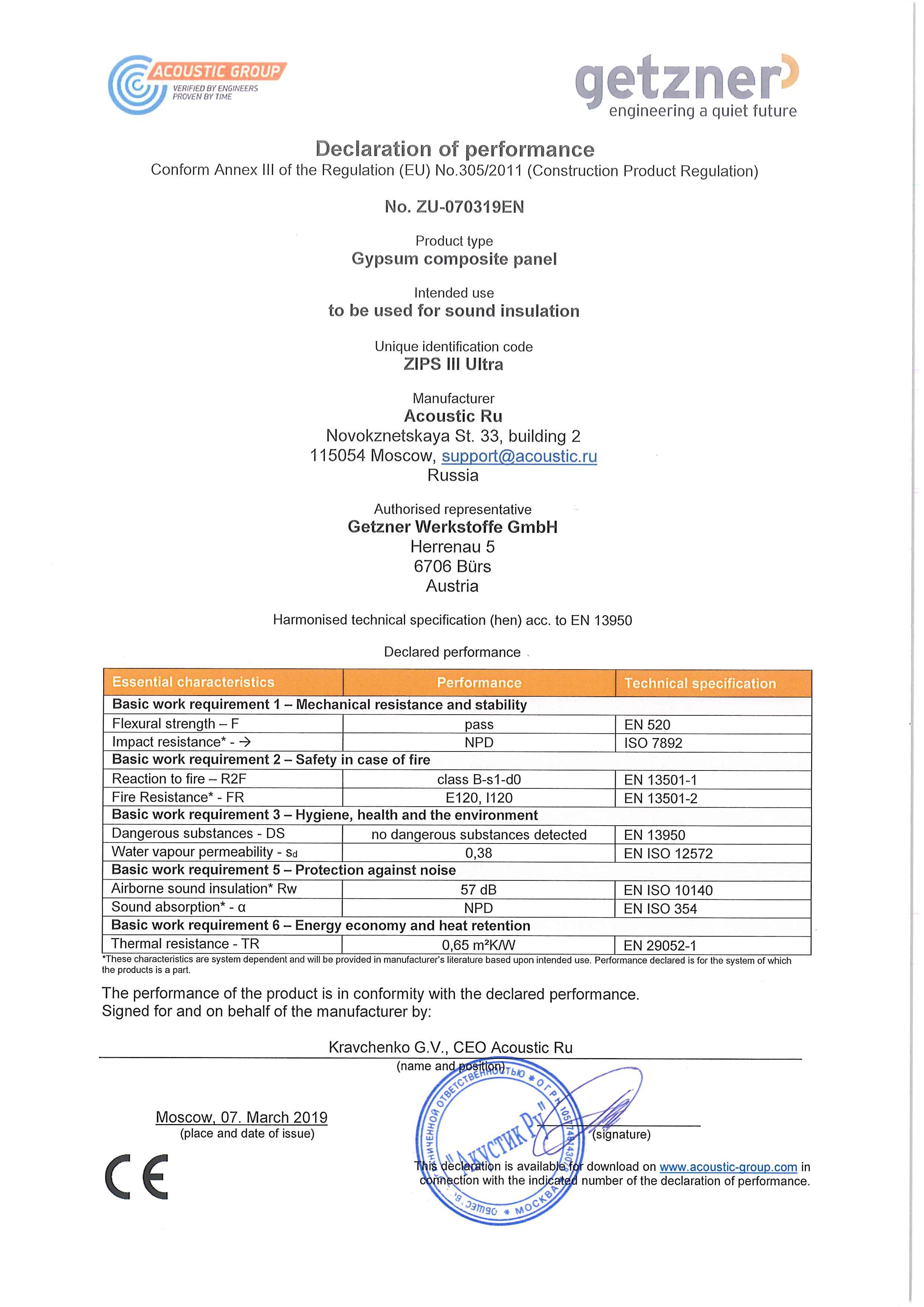

- Declaration of Performance ZU-070319EN (ZIPS-III-ULTRA)PDF, 459.05 Кб

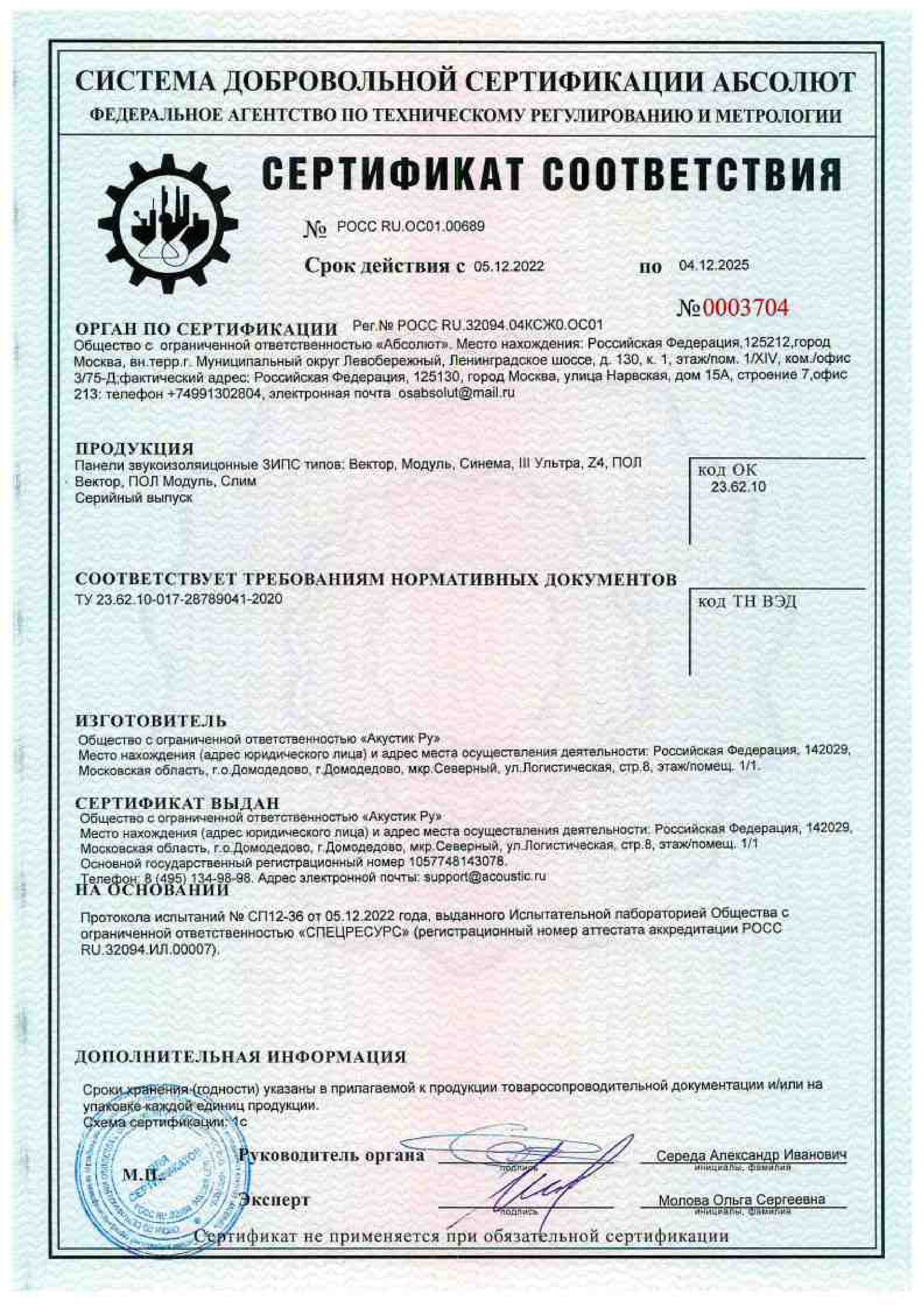

- Сертификат пожарной безопасностиPDF, 642.79 Кб

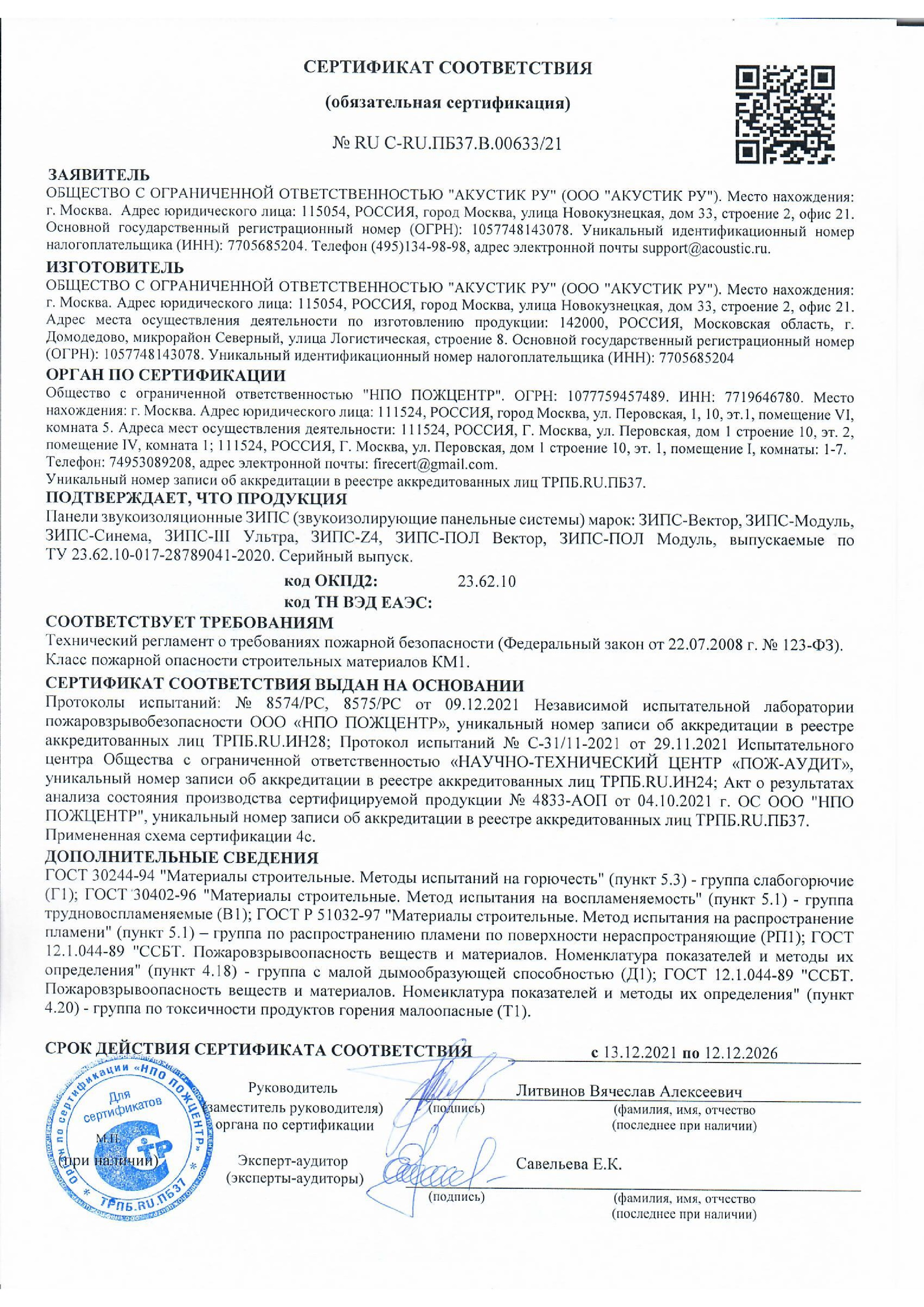

- Сертификат соответствияPDF, 1.10 Мб
- Экспертное заключениеPDF, 666.89 Кб

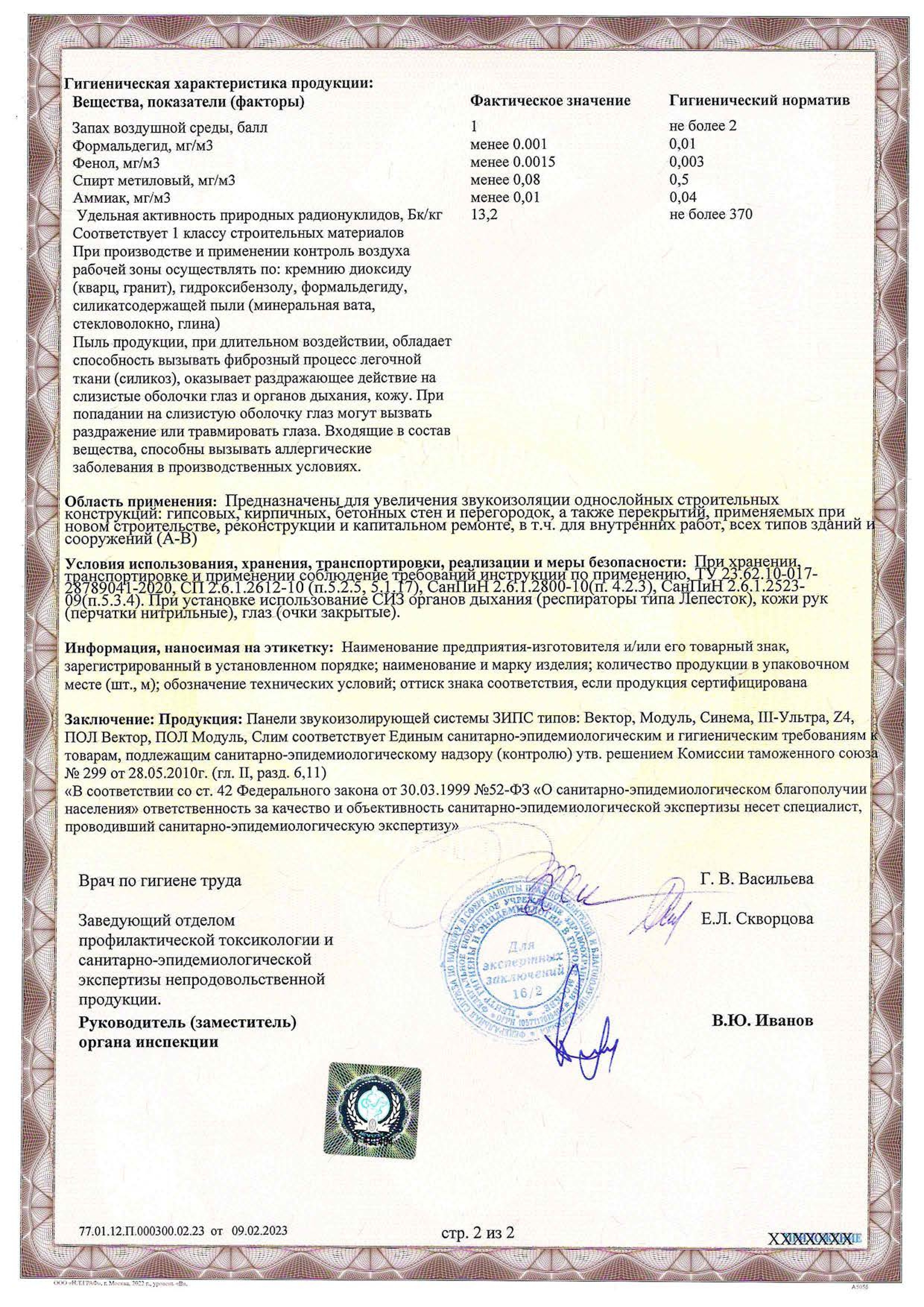

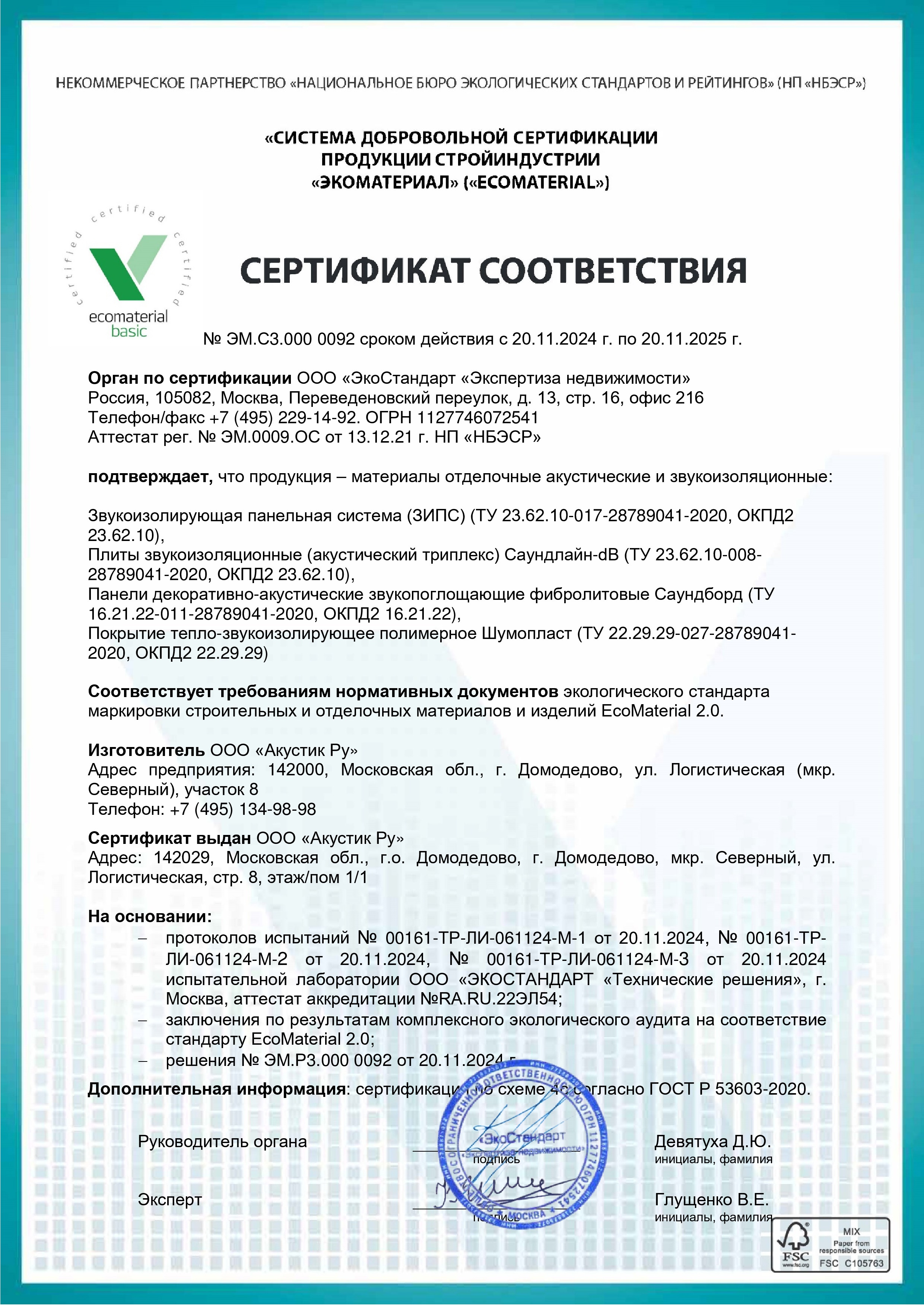

- Экологический сертификатPDF, 313.15 Кб
Техническая информация
Инструкция по монтажу

1. Подготовка поверхности к монтажу
Панельная система ЗИПС монтируется на существующие стены, выполненные из бетона, блоков или кирпича, железобетонные монолитные колонны, а также плиты межэтажных перекрытий. Не рекомендуется монтировать панельную систему на конструкции толщиной менее 80 мм. До начала монтажных работ поверхность стен и потолка должна быть выровнена штукатурной смесью. Допускаются неровности и отклонения не более 10 мм на погонный метр поверхности.

2. Начало монтажа
К боковым стенам и потолку торцы сэндвич-панелей должны примыкать через два слоя виброизолирующей ленты Вибростек-М. Лента наклеивается и фиксируется при помощи герметика Вибросил. На пол панельную систему опирают через два слоя виброизолирующей ленты Вибростек-М. Прокладка Вибростек-М также обязательно должна подкладываться под торцы гипсоволокнистых и гипсокартонных листов, примененных в системе. Если панельная система монтируется на потолок, на всех примыканиях к боковым поверхностям используется виброизолирующая лента Вибростек-М в 2 слоя.

ВНИМАНИЕ!
Головка винта утапливается в поверхность виброузла не более чем на 1-2 мм!
3. Установка сэндвич-панелей
В каждой сэндвич-панели имеется 8 виброузлов для ее закрепления к поверхности. Панели должны монтироваться исключительно через виброузлы. Монтаж сэндвич-панелей удобнее вести снизу вверх, слева направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне. Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене/потолке глубиной 60 мм.
В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой.

4. Подрезка панелей
Сэндвич-панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между сбой саморезами по ГВЛ 3,9х30 мм, шаг саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом.

5. Разбежка стыков
Отрезанные части панели длиной менее 250 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов и фиксируются к панелям саморезами по ГВЛ 3,9х30 мм.

6. Особенности в использовании крепежных элементов
Если сэндвич-панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести виброузлов крепления (центральные узлы не используются). Если стеновая панель подлежит обрезке – используются все доступные узлы крепления. При монтаже сэндвич-панелей на потолок дополнительно используются два центральных виброузла, в которые вставляются металлические анкерные винты. Аналогичным образом к стенам монтируются панели ЗИПС-Синема. В комплекте крепежа для установки сэндвич-панелей на потолок имеются два типа анкерных винтов – стандартные (длина которых на 50 мм больше толщины сэндвич-панели) и укороченные. Укороченные анкерные винты применяются для монтажа на пустотные плиты межэтажных перекрытий.

7. Финишный слой листов AKU-line
После завершения монтажа стыки между сэндвич-панелями обрабатываются герметиком Вибросил. К полученной поверхности закрепляют финишный слой листов AKU-Line толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту Вибростек-М в 2 слоя в соответствии с п.2 настоящей инструкции. При монтаже листов AKU-Line используются саморезы 3,9х41 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей. Шаг саморезов по вертикали составляет 200 мм, по горизонтали – 400 мм.

8. Заключительный этап
Излишки выступающей ленты Вибростек-М обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют виброакустическим силиконовым герметиком Вибросил. Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.
