Звукоизоляция потолка в квартире

Для звукоизоляции потолков в настоящее время применяются два варианта конструкций - каркасные и бескаркасные системы подвесных потолков.

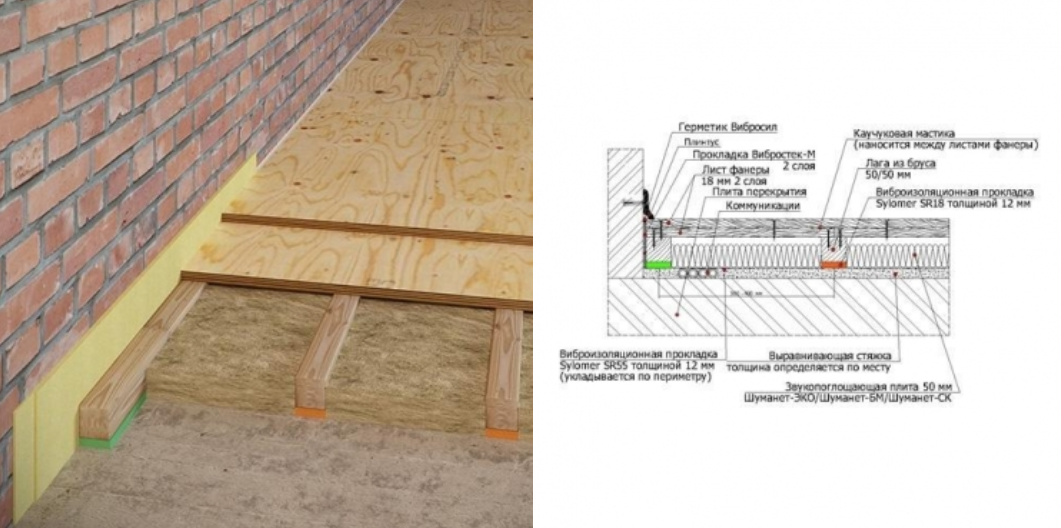

Отметим также, что существует третий, зачастую наиболее удачный вариант звукоизоляции потолка в квартире, - звукоизоляция пола у соседа сверху. К сожалению, этот вариант чаще всего не применим по причинам объективного характера. В то же время, стоит признать, что он существенно дешевле, а для защиты от ударного шума еще и гораздо эффективнее. Поэтому, если ваш сосед сверху готов идти навстречу вам и действующему СНиП "Защита от шума", мы советуем решать проблему с его стороны.

Бескаркасные системы звукоизоляции потолков

Наиболее известная на российском рынке бескаркасная система звукоизоляции потолков называется ЗИПС и расшифровывается как ЗвукоИзолирующая Панельная Система. Звукоизолирующая конструкция в данном случае состоит из сэндвич-панели ЗИПС, имеющей восемь виброизолирующих узлов креплений, и финишного листа утяжеленного гипсокартона AKU-Line. Сэндвич-панель без зазоров монтируется непосредственно к перекрытию через виброузлы с помощью специального крепежа, а гипсокартон прикручивается к панели. Стыковка панелей между собой происходит по принципу "паз-гребень".

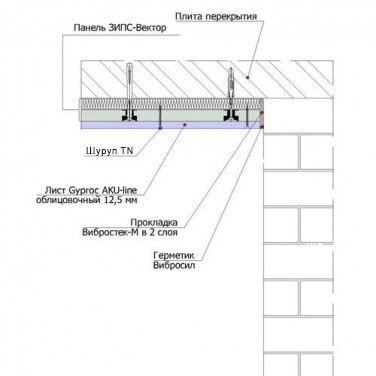

Вид конструкции в разрезе Схема звукоизолирующей конструкции

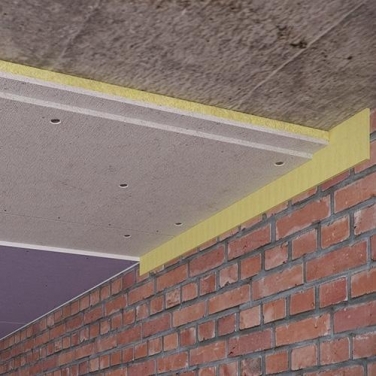

Рис. 1 Пример бескаркасной звукоизолирующей потолочной облицовки ЗИПС-Вектор. Звукоизоляционная бескаркасная облицовка (53 мм)

В зависимости от толщины системы (от 53 до 133 мм) индексы дополнительной изоляции воздушного шума составляют 9-18 дБ для перекрытий исходной звукоизоляцией 50 дБ. Обратите внимание! Указание типа перекрытия, для которого получены значения дополнительной звукоизоляции чрезвычайно важно, так как различные производители рассказывают о "достижениях" своих конструкций на несущих конструкциях с собственной звукоизоляцией менее 40 дБ, где прибавить 15 дБ гораздо проще, не говоря уже о 10 дБ. Основные характеристики систем ЗИПС - толщина и эффективность приведены в таблице 1.

Таблица 1 Сравнение бескаркасных звукоизолирующих потолочных конструкций

Звукоизолирующая конструкцияТолщинаΔRw*
ЗИПС-III-Ультра. Звукоизоляционная бескаркасная облицовка 55 мм 11–13 дБ
Звукоизоляционная бескаркасная облицовка ЗИПС-Вектор 53 мм 9-11 дБ
Звукоизоляционная бескаркасная облицовка ЗИПС-Модуль 83 мм 12-14 дБ
Звукоизоляционная бескаркасная облицовка ЗИПС-Синема 133 мм 16-18 дБ

*ΔRw - индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией

Отличительной особенностью ЗИПС является полная готовность данной системы к быстрому и качественному монтажу: заложенные в конструкцию виброизолирующие элементы крепления, комплект специального крепежа для различных типов перекрытий и виброизолирующие прокладки. Поэтому вероятность ошибки при монтаже систем ЗИПС сведена к минимуму. Это хорошее основание к применению ЗИПС для тех, кому важен конечный результат, а, именно, высокая звукоизоляция помещения. Немаловажно, что данные системы производятся уже 17 лет, а общий метраж изолированных поверхностей перевалил уже за 2 млн. квадратных метров. В начале 2016 году производителем была представлена система ЗИПС третьего поколения - модель ЗИПС-III-Ультра. Конструкция имеет толщину всего 55 мм, но при этом обеспечивает до 13 дБ дополнительной изоляции воздушного шума.

Видео о звукоизолирующей панельной системе ЗИПС-III-Ультра:

ВАЖНОЕ ПРИМЕЧАНИЕ: Благодаря высокой популярности ЗИПС на рынке материалов для звукоизоляции, в настоящее время большое количество различных производителей выпускают и распространят свои сэндвич-панели внешне очень схожие с панелями ЗИПС. Такие изделия производятся из комбинаций различных материалов, но в них отсутствует самая важная для получения высокой звукоизоляции составляющая - виброизолирующие узлы крепления. Только конструкция, содержащая виброузлы, действительно обеспечивает высокие акустические характеристики бескаркасных систем дополнительной звукоизоляции. При отсутствии же виброизолирующих креплений любая сэндвич-система мало чем отличается от советского варианта дополнительной звукоизоляции в виде сухой штукатурки на гипсовых маяках, а эффект ее не превышает 2 - 4 дБ.

Каркасные звукоизолирующие потолки

Каркасные системы звукоизоляции традиционно состоят из большего количества элементов, чем бескаркасные системы. Для получения заявленного акустического эффекта их надо правильным образом смонтировать, что существенно повышает трудозатраты и влияние качества монтажа на конечный результат. Однако, у данных систем есть и неоспоримое преимущество: такие решения базируются на широко известных каждому строителю гипсокартонных технологиях и по сути являют собой некий "тюнинг" известных конструкций подвесных потолков из ГКЛ. Еще одним важным достоинством каркасных потолков является возможность одновременно применять их не только для звукоизоляции, но и для выравнивания поверхности потолка.

Вид конструкции в разрезе Схема звукоизолирующей конструкции

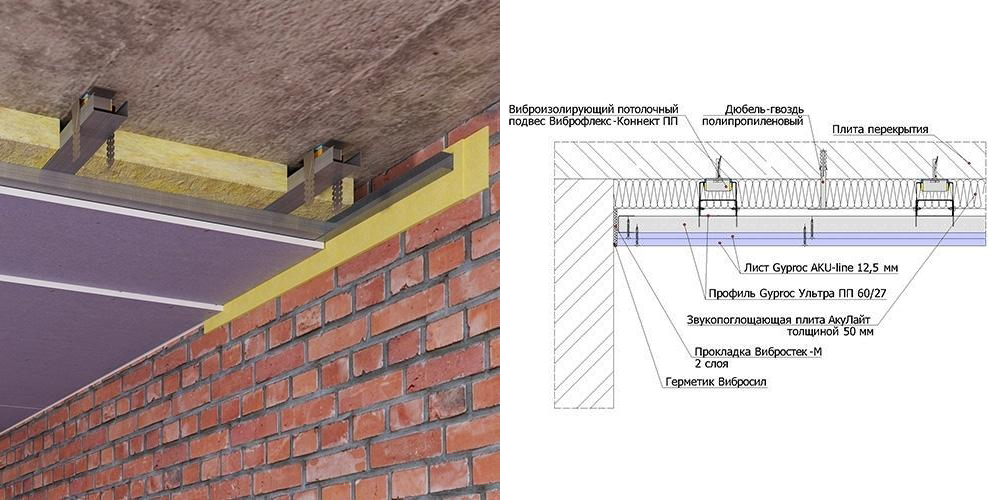

Рис. 2 Пример каркасного звукоизолирующего подвесного потолка Каркасный звукоизоляционный потолок на подвесах Виброфлекс-Коннект ПП (115 мм)

Набор комплектующих, из которых состоит эффективный звукоизолирующий подвесной потолок, представляет собой сочетание как общестроительных, так и специальных звукопоглощающих материалов. Итак, по порядку:

Металлический каркас. Для устройства каркасов подвесных звукоизоляционых потолков применяются металлические профили Ultra Steel фирмы Gyproc. Элементы профиля производятся в России, а выбор данного производителя обусловлен высоким качеством изделий. Металлический каркас является общестроительным элементом конструкции подвесного потолка и применяется также для обыкновенных облицовок, перегородок и потолков.

Акустический триплекс Cаундлайн-дБ 17 мм. Данный компонент является одним из важнейших элементов обшивки звукоизолирующего потолка. Листы акустического триплекса характеризуют высокие показатели звукоизоляции из-за более высокой поверхностной плотности (1220 кг/кв.м против 680 кг/кв.м), чем листы стандартного гипсокартона. Физически связанные друг с другом, но акустически развязанные через эластичное соединение два листа ГВЛВУ по 8 мм в составе Саундлайн-дБ увеличивают его звукоизолирующие показатели на средних и высоких частотах.

Звукоизоляционный гипсокартон AKU-line 12,5 мм. Данные листы применяются в качестве финишных листов обшивки конструкци подвесного потолка. За счет более высокой объемной плотности материала (950 кг/кв.м против 680 кг/кв.м обыкновенного ГКЛ) обладают повышенными звукоизолирующими свойствами в сочетании с удобством отделочных работ, свойственным листам качественного гипсокартона.

Звукопоглощающие плиты Шуманет-БМ/-ЭКО/-CК 50 мм. Акустические плиты класса премиум. Помимо стабильных звукопоглощающих свойств сочетают в себе другие, не менее важные высокие эксплуатационные показатели: негорючесть, долговечность, экологичность, высокую механическую прочность. Данные плиты, в зависимости от предпочтений заказчика (минеральное волокно, штапельное волокно или плита без фенольного связующего), используются в качестве заполнения внутреннего пространства подвесного потолка.

Потолочные виброизолирующие подвесы Виброфлекс. Также один из важнейших элементов конструкций, обеспечивающие виброизоляцию конструкции подвесного потолка от защищаемого перекрытия. При этом повесы Виброфлекс обеспечивают прочное и надежное крепление конструкций к перекрытию с точки зрения строительных технологий. В изделиях применяются упругие элементы из специального эластомера Sylomer, который имеет репутацию материала с длительным сроком службы без ухудшения виброакустических и эксплуатационных характеристик.

Виброизолирующая прокладка Вибростек-М 4 мм. Универсальная виброизолирующая прокладка из многослойного высококачественного стеклохолста. Вибростек-М применяется в местах примыкания конструкций подвесного потолка к всем смежным поверхностям: стенам и колоннам. Данная прокладка при достаточно малой толщине эффективно изолирует передачу звуковых вибраций с одной конструкции на другую.

Виброакустический герметик Вибросил. Жесткие шпаклевки и герметики существенно ухудшают акустические показатели звукоизолирующих конструкций. Это происходит из-за возникновения в местах стыков т.н. "звуковых мостиков" с другими ограждающими конструкциями здания. Силиконовый герметик на нейтральной основе марки Вибросил применятся для качественной заделки стыков между звукоизолирующими конструкциями и прочими поверхностями без ухудшения достигнутой звукоизоляции.

Для того, чтобы лучше понять, как устроена каркасная звукоизоляция потолка, посмотрите видео-инструкцию по ее монтажу:

Необходимо еще раз отметить, что заявленный производителем акустический результат наступает только при правильном применении всех указанных материалов в соответствии с технологиями их монтажа. Для этого компания Акустик Групп почти 10 лет назад разработала и непрерывно совершенствует Альбом инженерных решений. Звукоизолирующие конструкции. В Альбоме приведены точные схемы рекомендованного набора звукоизолирующих потолков с узлами их примыкания к прочим ограждающим конструкциям. В апреле 2015 года выло выпущено уже 4-ое издание данного Альбома под шифром ASP-401-0415.

Помимо данного Альбома, значения дополнительной звукоизоляции конструкций подвесных потолков с указанием их толщин приведены здесь, в таблице 2.

Таблица 2 Сравнение каркасных потолочных звукоизолирующих конструкций

Звукоизолирующая конструкцияТолщинаΔRw*
Каркасный звукоизоляционный потолок на подвесах Виброфлекс-Коннект ПП (115 мм) 115 мм 17-19 дБ
Каркасный звукоизоляционный потолок на подвесах Виброфлекс-К15 (130 мм) 130 мм 19-21 дБ
Каркасный звукоизоляционный потолок на подвесах Виброфлекс-К15 (более 200 мм) 200 мм 21-23 дБ

*ΔRw - индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией

Следует обратить внимание, что эффективность как каркасных, так и бескаркасных систем дополнительной звукоизоляции указана "вилкой" в два децибела. Тем самым, производитель задает некоторый запас прочности результатам их применения, так как лабораторные значения (верхнее значение интервала) не всегда достижимы на реальных объектах даже при полном соблюдении технологии монтажа. В этом проявляется ответственный подход Акустик Групп к гарантиям акустической эффективности для своей фирменной продукции.
