Шумоизоляция стен в квартире: каркасная и бескаркасная. Современные материалы

Для снижения уровня шума, проходящего через стены в квартире в настоящее время применяются два варианта конструкций - каркасные и бескаркасные системы облицовок. При этом подразумевается, что сами стены или межкомнатные перегородки уже установлены и их демонтаж с целью возведения более эффективных конструкций не предполагается. Для межкомнатных перегородок из тонких однородных материалов - гипсолитовых и газобетонных блоков толщиной не более 100 мм, применяются специальные решения, описанные в разделе "Звукоизоляция тонких перегородок". Нижеприведенная информация актуальна для массивных стен из железобетона, кирпича, толстых газо-пеноблоков с поверхностной плотностью более 200 кг/м2.

Звукоизоляция стен в квартире: бескаркасные облицовки

Итак, начнем с бескаркасных систем шумоизоляции квартиры. Речь идет о звукоизолирующей панельной системе ЗИПС. Данная система представляет собой сэндвич-панель с восемью виброизолирующими узлами креплений и финишный лист специального гипсокартона AKU-Line. Сэндвич-панель монтируется непосредственно к защищаемой стене, а слой гипсокартона закрепляется уже к панели ЗИПС.

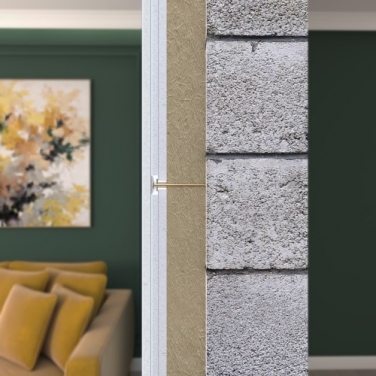

Вид конструкции в разрезе Схема звукоизолирующей конструкции

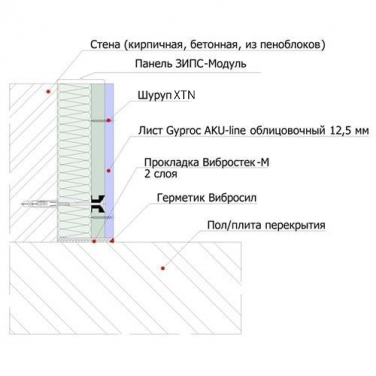

Рис. 1 Пример бескаркасной звукоизолирующей облицовки ЗИПС-Модуль. Звукоизоляционная бескаркасная облицовка (83 мм)

В зависимости от толщины системы (от 53 до 133 мм) индексы дополнительной изоляции воздушного шума могут составлять от 9 до 18 дБ для стен с исходной звукоизоляцией 50 дБ. Указание типа существующей конструкции стен квартиры, для которой получены значения индексов чрезвычайно важно, так как различные производители показывают "подвиги" своих систем на перегородках с собственной звукоизоляцией менее 40 дБ, где прибавить 15 дБ гораздо проще, не говоря уже о 10 дБ. Основные характеристики систем ЗИПС - толщина и эффективность приведены в таблице 1.

Таблица 1 Сравнение бескаркасных звукоизолирующих конструкций для стен

Звукоизолирующая конструкцияТолщинаΔRw*
ЗИПС-Z4. Звукоизоляционная бескаркасная облицовка 55 мм 16–19 дБ
ЗИПС-III-Ультра. Звукоизоляционная бескаркасная облицовка 55 мм 16–18 дБ
ЗИПС-Вектор. Звукоизоляционная бескаркасная облицовка (53 мм) 53 мм 12-14 дБ
ЗИПС-Модуль. Звукоизоляционная бескаркасная облицовка (83 мм) 83 мм 16-18 дБ
ЗИПС-Синема. Звукоизоляционная бескаркасная облицовка (133 мм) 133 мм 19-21 дБ

*ΔRw - индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией

При этом главной отличительной особенностью бескаркасной системы шумоизоляции является её полная готовность к монтажу: заложенные в конструкцию виброизолирующие элементы крепления, комплект специального крепежа и виброизолирующие прокладки. Таким образом, современную бескаркасную систему ЗИПС смонтировать правильно проще, чем неправильно при достаточно высокой скорости монтажа. Это хорошее основание к применению для тех, кому важен конечный результат, а именно высокая звукоизоляция помещения. Немаловажно, что бескаркасная система шумоизоляции ЗИПС производится уже более 20 лет и общий метраж изолированных стен и потолков превысил 2 млн. квадратных метров. В 2016 году на рынок вышла бескаркасная система ЗИПС третьего поколения - модель ЗИПС-III-Ультра. При общей толщине 55 мм она увеличивает звукоизоляцию стены на 16-18 дБ. А в 2019 появилось 4 поколение систем - ЗИПС-Z4, которое не только решает вопрос звукоизоляции, но и позволяет не производить предварительное выравнивание поверхности, поскольку регулируемые опоры способны исправлять неровности до 50 мм!

Видео-инструкция по монтажу ЗИПС-III-Ультра:

Использование каркасных облицовок для звукоизоляции

Каркасные системы звукоизоляции содержат в себе значительно больше элементов, которые надо правильным образом смонтировать для достижения заявленного эффекта. Однако, у них есть неоспоримое преимущество: такие системы базируются на широко известных каждому строителю гипсокартонных технологиях и по сути являют собой некий "тюнинг" известных конструкций каркасных облицовок квартиры и офиса. Важным достоинством каркасных облицовок является возможность одновременно применять их не только для звукоизоляции, но и для выравнивания поверхности стен.

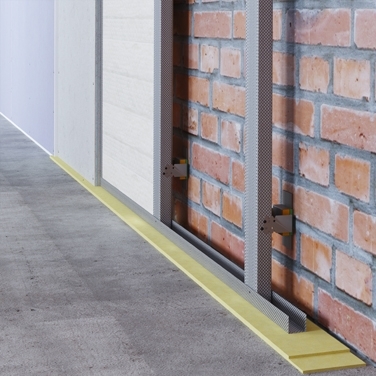

Вид конструкции в разрезе Схема звукоизолирующей конструкции

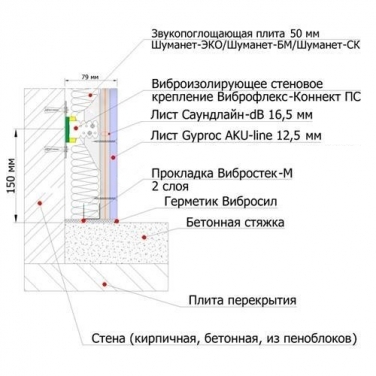

Рис. 2 Пример каркасной звукоизолирующей облицовки Звукоизоляционная каркасная облицовка с применением Виброфлекс-коннект-ПС (90 мм)

Остается перечислить набор элементов, из которых состоит эффективная звукоизоляционная облицовка или подвесной потолок.

Металлический каркас. Применяются потолочные и стеновые металлические профили Gyproc-Стандарт. Выбор данного производителя металлического каркаса обусловлен высоким качеством изготовления профилей. Данные изделия применяются также и для обыкновенных облицовок, перегородок и потолков.

Акустический триплекс Cаундлайн-дБ 17 мм. Один из важнейших элементов звукоизолирующей облицовки. По сравнению с обыкновенными гипсокартонными листами обеспечивает более высокие показатели звукоизоляции из-за более высокой поверхностной плотности (1220 кг/кв.м против 680 кг/кв.м) и разобщению двух тонких слоев ГВЛВУ 8 мм через эластичное соединение.

Звукоизоляционный гипсокартон AKU-line 12,5 мм. Используется в качестве финишного листа облицовки. Сочетает в себе повышенные звукоизолирующие характеристики за счет более высокой поверхностной плотности (950 кг/м2 против 680 кг/м2) со свойствами высококачественного гипсокартона, удобного для выполнения отделочных работ.

Звукопоглощающие плиты Шуманет-БМ/-ЭКО/-CК 50 мм. Используются в качестве заполнения внутреннего пространства звукоизолирующих облицовок. Сочетают в себе высокие акустические и эксплуатационные показатели: негорючесть, экологичность, долговечность, высокую механическую прочность.

Виброизолирующие крепления Виброфлекс. Один из важнейших элементов конструкций каркасных облицовок стен. Обеспечивают надежное крепление конструкций к несущим элементам здания при минимизации передачи через узлы креплений звуковых вибраций. Вследствие применения в изделиях специального эластомера Sylomer имеют длительный срок службы без ухудшения виброакустических и эксплуатационных характеристик.

Виброизолирующая прокладка Вибростек-М 4 мм. Применяется в местах примыкания элементов звукоизолирующих конструкций (металлического профиля и листов обшивки) к смежным поверхностям: стенам, полу и потолку. Снижает передачу от них и на них звуковых вибраций.

Виброакустический герметик Вибросил. Герметизирует стыки между звукоизолирующими конструкциями и прочими поверхностями без ухудшения звукоизоляции за счет своих стабильных упругостных свойств.

Таким образом, каркасная облицовка только тогда покажет высокие характеристики дополнительной звукоизоляции, когда все упомянутые выше элементы будут присутствовать в нужном месте, в правильном сопряжении друг с другом и в строго заданной последовательности. Для этого компания Акустик Групп более 10 лет назад разработала и непрерывно совершенствует Альбом инженерных решений "Звукоизолирующие конструкции". В Альбоме приведены точные схемы рекомендованного набора звукоизолирующих облицовок с узлами их примыкания к прочим ограждающим конструкциям. На данный момент актуальным является шестое дополненное издание (шифр ASP-601-0921), выпущенное в сентябре 2021 года.

Помимо данного Альбома, значения дополнительной звукоизоляции конструкций облицовок с указанием их толщин приведены здесь, в таблице 2.

Таблица 2 Сравнение каркасных стеновых звукоизолирующих конструкций

Звукоизолирующая конструкцияТолщинаΔRw*
Звукоизоляционная каркасная облицовка с применением Виброфлекс-коннект-ПС (90 мм) 90 мм 22–24 дБ
Звукоизоляционная каркасная облицовка с применением Виброфлекс-КС (90 мм) 110 мм 23-25 дБ
Звукоизоляционная каркасная облицовка (90 мм)
монтируется исключительно на звукоизолирующий пол и к подвесному звукоизоляционному потолку.
90 мм 23-25 дБ
Звукоизоляционная каркасная облицовка (140 мм)
монтируется исключительно на звукоизолирующий пол и к подвесному звукоизоляционному потолку.
140 мм 24-26 дБ

*ΔRw - индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией.

Следует обратить внимание, что эффективность как каркасных, так и бескаркасных систем дополнительной звукоизоляции указана "вилкой" в два децибела. Тем самым, производитель задает некоторый запас прочности результатам их применения, так как лабораторные значения (верхнее значение интервала) не всегда достижимы на реальных объектах даже при полном соблюдении технологии монтажа. В этом проявляется ответственный подход Акустик Групп к гарантиям акустической эффективности для своей фирменной продукции.
