Звукоизоляция межэтажных перекрытий

Если Вы же успели почитать что-либо про звукоизолирующие облицовки, то заметили, что в качестве основной акустической характеристики строительных конструкций приводится индекс изоляции воздушного шума Rw со всеми его плюсами и минусами. Тот факт, что для конструкций межэтажных перекрытий в строительной нормативной документации дополнительно введен еще один звукоизоляционный показатель - индекс приведенного уровня ударного шума Lnw, указывает на то, что проблема обеспечения требуемой звукоизоляции перекрытий усложняется как минимум вдвое. Это подтверждает практика - по статистике более половины жалоб жильцов на повышенный шум можно отнести к категории "шум от соседей сверху", причиной чему служит именно недостаточная звукоизоляция перекрытий.

Нормативы по звукоизоляции перекрытий. Звукоизолирующие характеристики основных существующих перекрытий

Основным нормативным документом, регламентирующим звукоизоляционные свойства строительных конструкций, в настоящее время является актуализированная редакция СНиП-23-03-2003 "Защита от шума" . Согласно данному СНиП индекс изоляции воздушного шума перекрытием между двумя квартирами должен быть не ниже Rw = 52 дБ, а индекс приведенного уровня ударного шума под перекрытием - не более Lnw = 60 дБ.

С величиной требуемой изоляции воздушного шума дело обстоит относительно просто. В массовом многоэтажном строительстве данный вопрос издавна решается путем производства сборных железобетонных элементов или выполнения монолитных перекрытий требуемой поверхностной плотности и толщины.

Для многопустотных железобетонных плит толщиной 220 мм и вибропрессованных железобетонных плит толщиной 160 мм индекс изоляции находится примерно на грани Rw = 52 дБ.

Но для плит перекрытия толщиной 140 мм, из которых, например, в Москве возведена значительная часть жилого фонда, индекс изоляции воздушного шума редко превышает Rw = 51 дБ. И это при том, что введенный еще в 1977 г. СНиП, впрочем, как и действующий, актуализированый в 2012 году СНиП,  устанавливает значение индекса изоляции воздушного шума перекрытием не менее Rw = 52 дБ!

Так или иначе, звукоизолирующая способность перекрытия в отношении воздушного шума формируется на стадии заводского изготовлении строительных элементов. И если плотность бетона при изготовлении не была существенно нарушена, в зависимости от выбора той или иной конструкции перекрытия можно с большой степенью уверенности предсказать ее звукоизоляцию. Задача строителей в области изоляции воздушного шума сводится к тому, чтобы при возведении здания дополнительно не испортить ее посредством многочисленных щелей между плитами или незаделанными технологическими отверстиями (например, под трубы отопления) в перекрытиях между квартирами. В настоящее время при строительстве "элитного" монолитного жилья категории А толщина межэтажных перекрытий может доходить до 250 мм. Индекс изоляции воздушного шума при этом оказывается равным Rw = 55 дБ и выше.

При этом, когда здание уже построено, вряд ли возможно без проведения капитального ремонта уменьшить толщину несущих плит перекрытия. Таким образом, если при строительстве был получен неплохой показатель изоляции воздушного шума, то он, скорее всего, таковым и останется, по крайней мере, на ближайшие годы (до образования сквозных трещин).

С обеспечением требуемой изоляции ударного шума - показателем уровня приведенного ударного шума под перекрытием - дело обстоит гораздо хуже. Во-первых, какая изоляция будет получена: плохая или хорошая, практически целиком определяется на месте непосредственными исполнителями, т.е. строителями. Во-вторых - никто не даст гарантию, что новый жилец во время последующего ремонта не уничтожит дополнительную звукоизоляционную конструкцию поверх плиты перекрытия, радикально ухудшив тем самым изоляцию ударного шума.

Дело здесь в следующем: величина изоляции ударного шума хотя и определяется массивностью конструкции, однако даже при полутораметровой толщине перекрытия (что характерно исключительно для бомбоубежищ), все равно не удовлетворяет нормативным требованиям. К примеру, уже упоминавшееся монолитное железобетонное перекрытие толщиной 250 мм имеет уровень приведенного ударного шума около Lnw = 74 дБ. Данное значение на серьезную величину не дотягивает до требований действующего СНиП, где уровень ударного шума должен быть не более Lnw = 60 дБ.

Необходимо сказать несколько слов в отношении самого стандарта и методики оценки уровня ударного шума. Если рост индекса Rw свидетельствует об улучшении звукоизоляционных характеристик перекрытия, то в отношении изоляции ударного шума ситуация улучшается, если значение уровня шума под перекрытием становится меньше. При проведении акустических испытаний в специальной камере на перекрытие сверху устанавливают так называемую "топольную" машину, которая молотит по полу специально тарированными молоточками с заданной частотой. Уровень шума, создаваемый машиной, измеренный в нижерасположенном помещении (с поправками на стандартизацию измерений) и представленный одним числом, называется приведенным уровнем ударного шума. Таким образом, чем меньше данный индекс, тем лучше с акустической точки зрения конструкция перекрытия.

Увеличение изоляции ударного шума перекрытием со стороны вышерасположенного помещения (звукоизоляция пола)

Если уровень изоляции воздушного шума определяется, прежде всего, массивностью и толщиной самой плиты перекрытия, то в отношении изоляции ударного шума проблема всегда решается за счет дополнительных конструкций. Снижение уровня ударного шума производится либо посредством устройства на несущей плите перекрытия дополнительной конструкции пола на упругом основании, т.н. "плавающего пола", либо применением в качестве чистового покрытия пола материалов с собственными высокими показателями снижения уровня ударного шума (линолеум, ковролин и т.п.).

Железобетонная плита перекрытия толщиной 140 мм без покрытия имеет индекс приведенного уровня ударного шума около Lwn = 80 дБ. В отличие от "недостающих" до нормы в случае с воздушным шумом пары-тройки децибел, здесь разница с предельно допустимым значением (Lwn = 60 дБ) составляет целых 20 дБ. Это примерно соответствует случаю, когда сосед сверху прямо на перекрытие уложил керамическую плитку. При этом в нижнем помещении становятся слышны абсолютно все перемещения сверху.

Вариант, когда на плиту перекрытия без всяких звукоизоляционных мероприятий укладывают через лист фанеры штучный паркетный пол, прочно занимает второе место на пьедестале ночных кошмаров нижних соседей. Следует отметить, что ситуация с широко распространенной на рынке паркетной доской с акустической точки зрения гораздо лучше. По технологии укладки между основанием (плитой перекрытия) и самой доской обязательно должен быть проложен упругий слой. В зависимости от шумоизоляционных показателей упругого слоя с точки зрения изоляции ударного шума могут быть получены неплохие показатели. Например, применение в качестве подложки под ламинат толщиной 8 мм рулонного материала Акуфлекс c индексом изоляции ударного шума Lnw = 20 дБ позволяет "тютелька в тютельку" добиться соответствия требованиям строительных норм (Lnw = 60 дБ) в случае железобетонного перекрытия толщиной 160 мм.

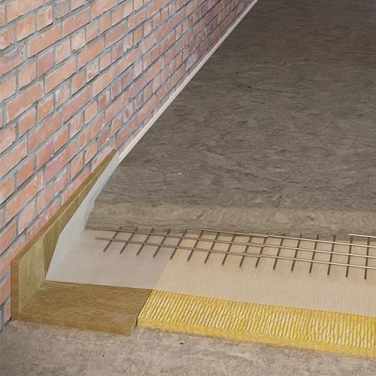

Однако самым эффективным методом борьбы с ударным шумом является применение следующей конструкции плавающего пола (рис.1). На плиту перекрытия укладывается слой упругого шумоизоляционного материала, поверх которого устраивается выравнивающая стяжка. При этом края шумоизоляционного материала следует заводить на стены по всему периметру изолируемого помещения для того, чтобы стяжка не имела жестких связей по контуру т.н. "звуковых мостиков", наличие которых приводит к существенному снижению эффекта шумоизоляции.

Вид конструкции в разрезе Схема звукоизолирующей конструкции

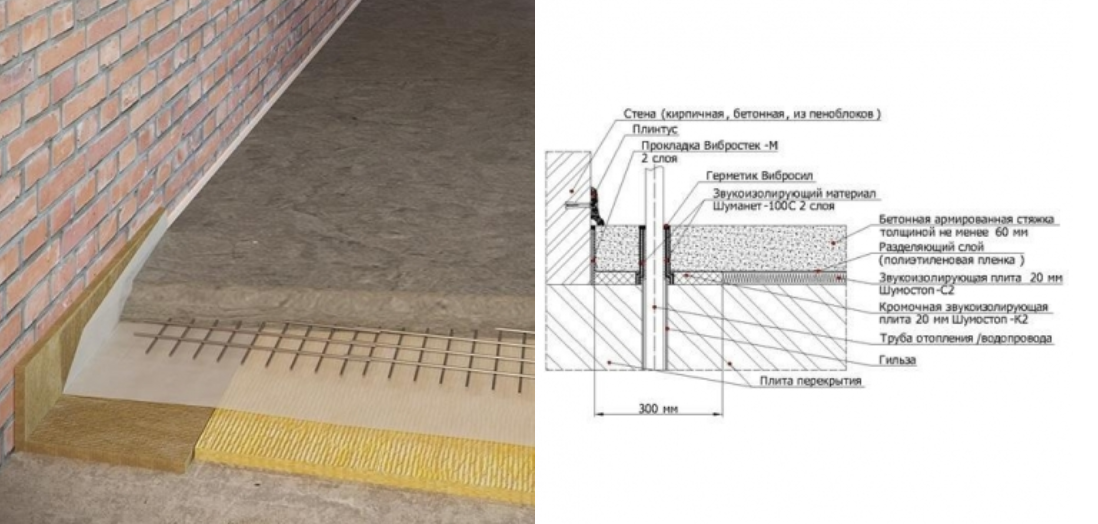

Рис. 1 Звукоизоляционный пол с применением Шумостоп-С2, К2 (1 слой)

Для усиления эффекта плиты Шумостоп могут укладываться в два слоя.

Вы можете также посмотреть инструкцию по монтажу звукоизоляционого пола с применением Шумостоп-С2, К2:

На этапе строительства или ремонта существуют две опасности для благополучного устройства изоляции ударного шума. Первая заключается в том, что шумоизоляцию вообще не выполнят, считая данные затраты лишними. В случае с отдельно взятым владельцем отдельно взятой квартиры аргумент таков: "Я не так богат, чтобы оплачивать покой моего соседа снизу".

Вторая опасность - что шумоизоляцию выполнят, но со звуковыми мостиками. К сожалению, даже там, где дальновидные проектировщики и инвесторы предусмотрели грамотное устройство пола, всегда найдется нерадивый прораб, не объяснивший рабочим смысл данного мероприятия. В результате нередко приходится выдалбливать стяжку по периметру помещения в надежде получить запланированный эффект.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивных стеклянных и синтетических волокон, минеральной и стеклянной ваты.

Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства. Прежде всего - это плиты Шумостоп-С2 и Шумостоп-К2 толщиной 20 мм. При устройстве поверх них стяжки с поверхностной плотностью не менее 80 кг/м3 индекс изоляции ударного шума такой конструкции равен Ln,w = 39 дБ. Это позволяет с большим запасом удовлетворить самым жестким требованиям к уровню ударного шума при любой толщине несущей плиты перекрытия. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении воспринимается как падение легкой монеты. К достоинствам данной конструкции стоит отнести также то, что она защищает и от воздушного шума (ΔRw ~ 8-10 дБ).

Для неровных перекрытий хорошо подойдет выравнивающая смесь Шумопласт, которая укладываются на перекрытие под стяжку по всей площади пола защищаемого помещения и заводится вертикально на стену для обеспечения акустической развязки стяжки со стенами. При толщине смеси 20 мм она позволяет выравнивать локальные неровности пола и остатки строительного мусора калибром до 10 мм, снижают уровен ударного шума на 28 дБ. Конструкция с использованием данного материала также защищает и от воздушного шума (ΔRw ~ 7-9 дБ).

Для достижения нормативных значений звукоизоляции перекрытий по ударному шуму зачастую достаточно и существенно менее толстых (3-5 мм) рулонных материалов, например - Шуманет-100, Шуманет-100Комби или Шуманет-100Гидро, которые также укладываются под стяжку.

Необходимо отметить, что все упомянутые материалы, особенно при их небольшой толщине, являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции плавающего пола. Применение данных материалов для повышения шумоизоляции путем нанесения их на потолок или стены со стороны нижнего помещения лишено практического смысла.

Для защиты от ударного и воздушного шума также эффективно работают конструкции сборного пола с использованием панелей ЗИПС-ПОЛ (рис. 2), обеспечивающие индекс изоляции ударного шума в диапазоне от 32 до 38 дБ и дополнительную изоляцию воздушного шума 6-9 дБ. Преимущество таких конструкций состоит в простоте и скорости монтажа. В то же время, для их успешного применения потребуется абсолютно ровная, подготовленная заранее поверхность пола.

Вид конструкции в разрезе Схема звукоизолирующей конструкции

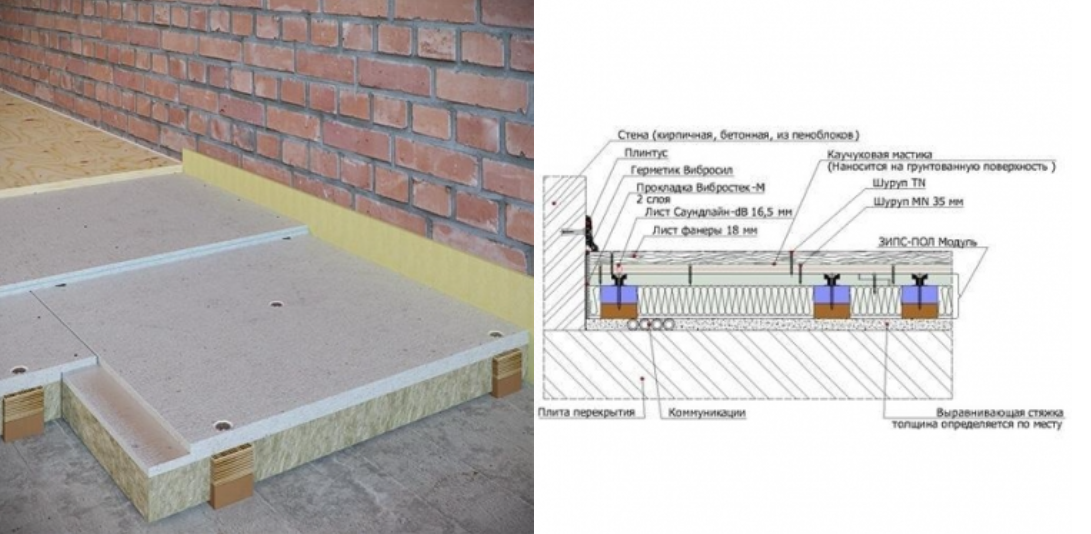

Рис. 2 Звукоизолирующая панельная система ЗИПС-Пол Модуль (110 мм)

Увеличение изоляции воздушного и ударного шума перекрытием со стороны нижерасположенного помещения (звукоизоляция потолка)

Проблема увеличения изоляции межэтажного перекрытия со стороны нижерасположенного помещения крайне актуальна как в случае шумов воздушного происхождения, так и по отношению к ударному шуму.

Когда два вертикально расположенных помещения (квартиры) принадлежат разным владельцам, договориться о совместном выполнении шумоизоляционных работ зачастую невозможно. А поскольку от ударного шума всегда страдает сосед снизу, именно ему предстоит расплачиваться за чью-то нерадивость. При этом важно представлять, что те 20 дБ снижения уровня УДАРНОГО шума, которые легко могли быть получены при устройстве плавающего пола со стороны верхнего этажа, никакими средствами не могут быть наверстаны со стороны нижнего этажа. Практика показывает, что эффективность шумоизоляционных мероприятий "снизу" в силу ограничений по высоте потолков и требований комплексности звукоизоляционных мероприятий редко превышает величину 18 дБ.

В случаях с расположенными на первых этажах жилых зданий шумными помещениями - кафе, ресторанами или магазинами - возникает обратная задача. Требуется защитить вышерасположенные жилые помещение от громких звуков (воздушного шума), особенно в ночное время. Также при устройстве студии звукозаписи или любого другого помещения, где должна обеспечиваться полная тишина, межэтажное перекрытие обязательно должно быть дополнительно изолировано. Причем на предмет шумов любого типа.

На сегодняшний день одной из самых эффективных конструкций дополнительной шумоизоляции потолка считается каркасный потолок на виброподвесах, самое тонкое решение с которым (115 мм) приведено на рисунке 3.

Вид конструкции в разрезе Схема звукоизолирующей конструкции

Рис. 3 Каркасный звукоизоляционный потолок на подвесах Виброфлекс-Коннект ПП (115 мм)

Такая конструкция, благодаря применению потолочных виброподвесов Виброфлекс-Коннект ПП, позволяет добиться увеличения значения индекса изоляции воздушного шума на 17-19 дБ. Заменив виброизолирующие подвесы на более эффективные - Виброфлекс-К15, можно получить 19-21 дБ.

Рассмотрим частный случай. Ресторан расположен на первом этаже жилого дома. Измеренный индекс изоляции воздушного шума исходной конструкцией перекрытия, представляющей собой многопустотные железобетонные плиты толщиной 220 мм, составил Rw = 48 дБ (расчетное значение Rw = 52 дБ). Согласно действующему СНиП индекс изоляции воздушного шума перекрытием между жилыми квартирами и расположенными внизу ресторанами должен быть не менее Rw = 57 дБ. По нашей практике индекс изоляции воздушного шума пр котром сосдеи сверху действительно перестают писать жалобы на заведение составляет не менее Rw = 65 дБ. Таким образом, с помощью конструкции подвесных потолков необходимо добавить не менее ΔRw = 9 дБ, а желательно и все 17 дБ. Не сложно убедиться, что описанная выше конструкция с запасом решает поставленную задачу.

Вышеприведенная схема устройства дополнительной шумоизоляции перекрытия с некоторыми изменениями (как правило, увеличением относа обшивки от перекрытия до 200-300 мм) применяется также при строительстве студий, концертных залов и кинотеатров.

В особенностях монтажа каркасного потолка на виброподвесах поможет вам лучше разобраться наш видеоролик:

Для всех конструкций с использованием подвесного потолка принципиально важными являются следующие моменты:

  • наличие виброподвесов;
  • отсутствие жестких связей каркаса и облицовочных листов со стенами (примыкание к стенам через виброизолирующую прокладку "Вибростек-М").

Для решения более "скромных" акустических задач можно применить менее толстые (53, 55 или 83 мм) бескаркасные конструкции с использованием панелей ЗИПС (рис. 4), которые в зависимости от используемых панелей обеспечивают дополнительную звукоизоляцию в пределах от 9 до 14 дБ.

Вид конструкции в разрезе Схема звукоизолирующей конструкции

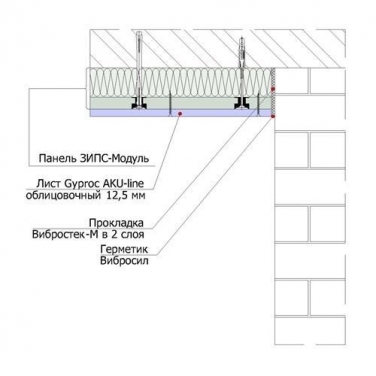

Рис. 4 ЗИПС-Модуль. Звукоизоляционная бескаркасная облицовка (83 мм, 12-14 дБ)

В заключение необходимо отметить, что при проведении любых шумоизоляционных работ следует внимательно относиться к проблеме косвенной передачи шума в здании. Через "третьи" стены и перегородки может быть настолько сильная звукопередача, что, игнорируя данный факт и направляя все усилия на дополнительную шумоизоляцию одного перекрытия, можно не получить ожидаемого акустического эффекта.
