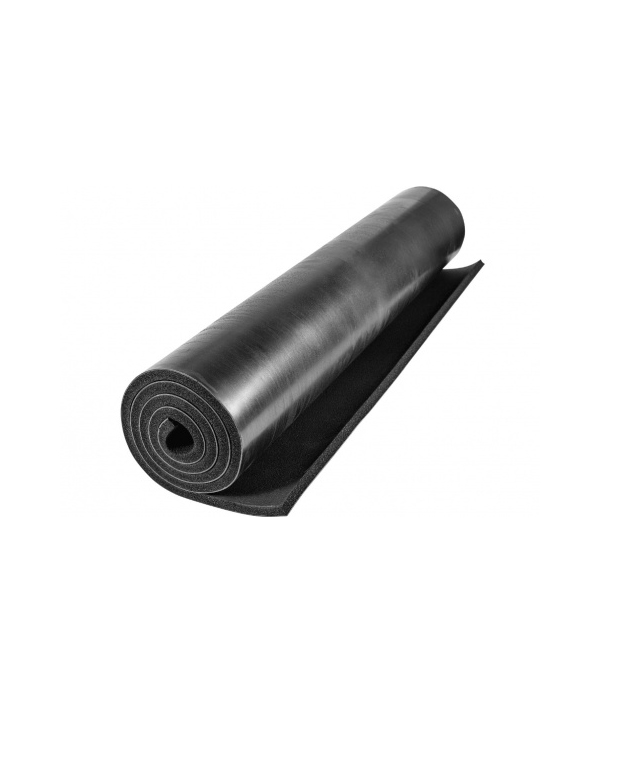

K-FONIK ST GK (в различных конфигурациях)

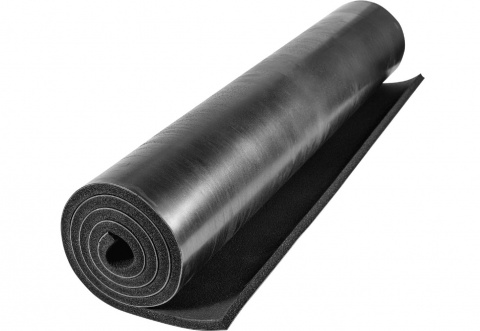

Звукоизоляционный мат, состоящий из эластомерной пены ST и покрытия GK - мембраны повышенной плотности на основе каучука. Широко применяется для изоляции корпусных и прочих воздушных шумов от оборудования. Применение K-FONIK GK в конструкциях с другими материалами многократно увеличивают звукоизолирующие свойства системы.

Цена по запросу

Вариации

Название	Цена, рублей/рулон	Цена, рублей/м2
K-FONIK ST GK 068 Звукоизоляционная система K-FONIK ST GK толщина 27 мм: GK 2 мм + ST 25 мм			Цена по запросу
K-FONIK ST GK 068 AD Звукоизоляционная система K-FONIK ST GK толщина 27 мм: GK 2 мм + ST 25 мм, клеевой слой			Цена по запросу
K-FONIK ST GK 070 Звукоизоляционная система K-FONIK ST GK толщина 18 мм: GK 2 мм + ST 16 мм			Цена по запросу
K-FONIK ST GK 070 AD Звукоизоляционная система K-FONIK ST GK толщина 18 мм: GK 2 мм + ST 16 мм, клеевой слой			Цена по запросу
K-FONIK ST GK 072 Звукоизоляционная система K-FONIK ST GK толщина 12 мм: GK 2 мм + ST 10 мм			Цена по запросу
K-FONIK ST GK 072 AD Звукоизоляционная система K-FONIK ST GK толщина 12 мм: GK 2 мм + ST 10 мм, клеевой слой			Цена по запросу
K-FONIK ST GK 074 Звукоизоляционная система K-FONIK ST GK толщина 8 мм: GK 2 мм + ST 6 мм			Цена по запросу
K-FONIK ST GK 074 AD Звукоизоляционная система K-FONIK ST GK толщина 8 мм: GK 2 мм + ST 6 мм, клеевой слой			Цена по запросу

** Цены в регионах могут отличаться. Пожалуйста, уточняйте в ближайшем офисе.

⇓ Cкачать BIM модели

Нужна консультация инженера

Обзор

ЗВУКОИЗОЛЯЦИЯ ИНЖЕНЕРНЫХ СИСТЕМ С ПОМОЩЬЮ МАТЕРИАЛОВ K-FONIK ST GK

Для достижения комфортных условий в помещениях с повышенными требованиями к уровню шума необходимо обеспечить шумоизоляцию от всех возможных источников. Генератором воздушного и структурного шумов часто являются скрытые от глаза инжененерные системы, канализационные стоки, трубы оборудования, приточно-вытяжные системы и пр. Уровень шума может достигать 65 дБА. Необходимость звукоизоляции инженерных систем особенно актуальна в случае реконструкции зданий или переоборудования технических помещений под офисные помещения.

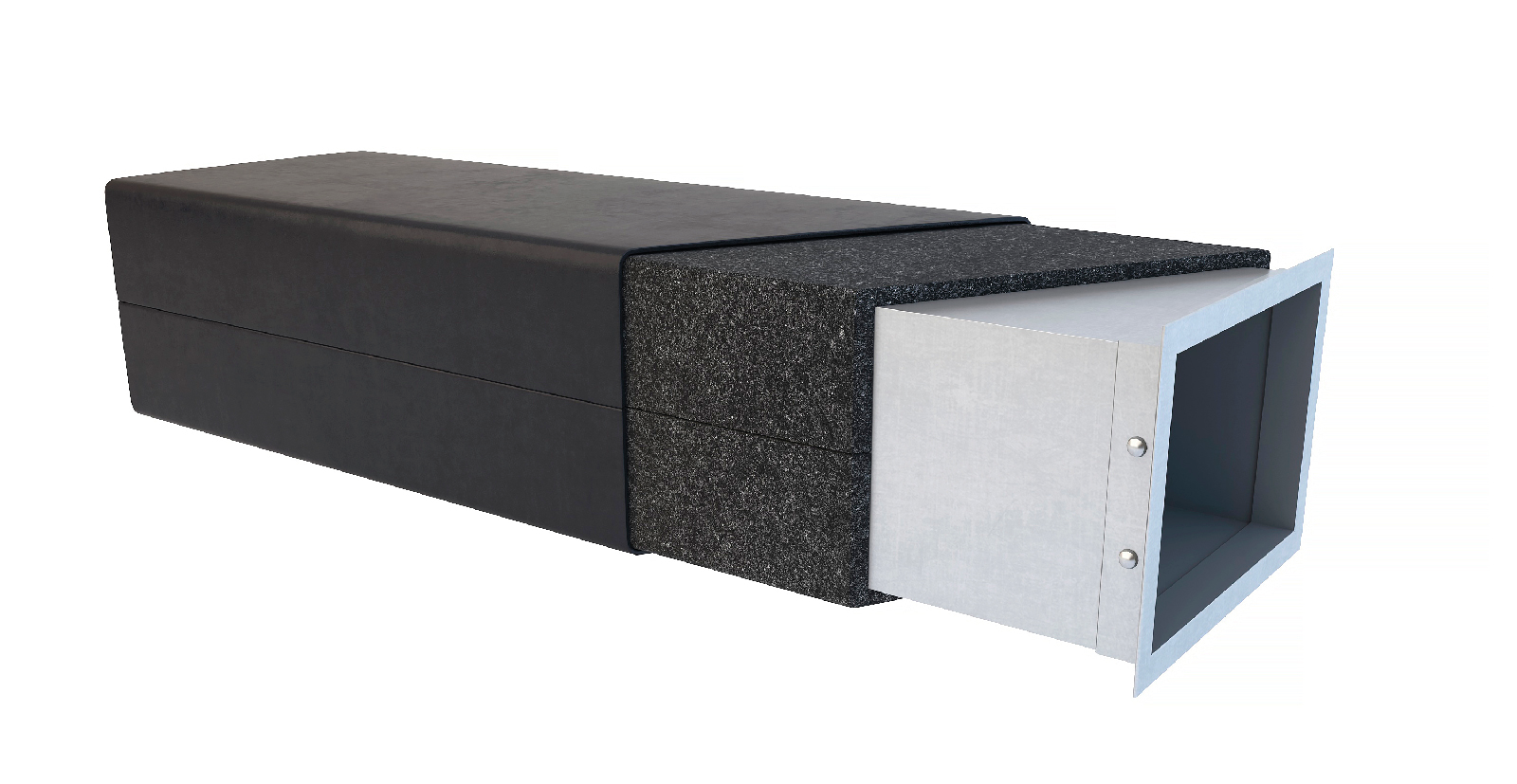

ЗВУКОИЗОЛЯЦИЯ СИСТЕМ ВЕНТИЛЯЦИИ И ВОЗДУХОВОДОВ

Внешняя облицовка вентканалов материалом K-FONIK ST GK решает задачиизоляции шума, который распространяется от систем вентиляции, приточно-вытяжных установок и воздуховодов в:

венткамерах
запотолочных пространствах административных и офисных помещений
переговорных
жилых помещениях
санузлах
сантехнических шахтах и т.п.

Такое звукоизолирующее решение работает также в обратном направлении, эффективно защищает вентканалы от проникновения в них паразитных сторонних шумов, которые могут распространятся в другие помещения здания.

Снижение шума при однослойном обертывании воздуховода - до 15 дБ.

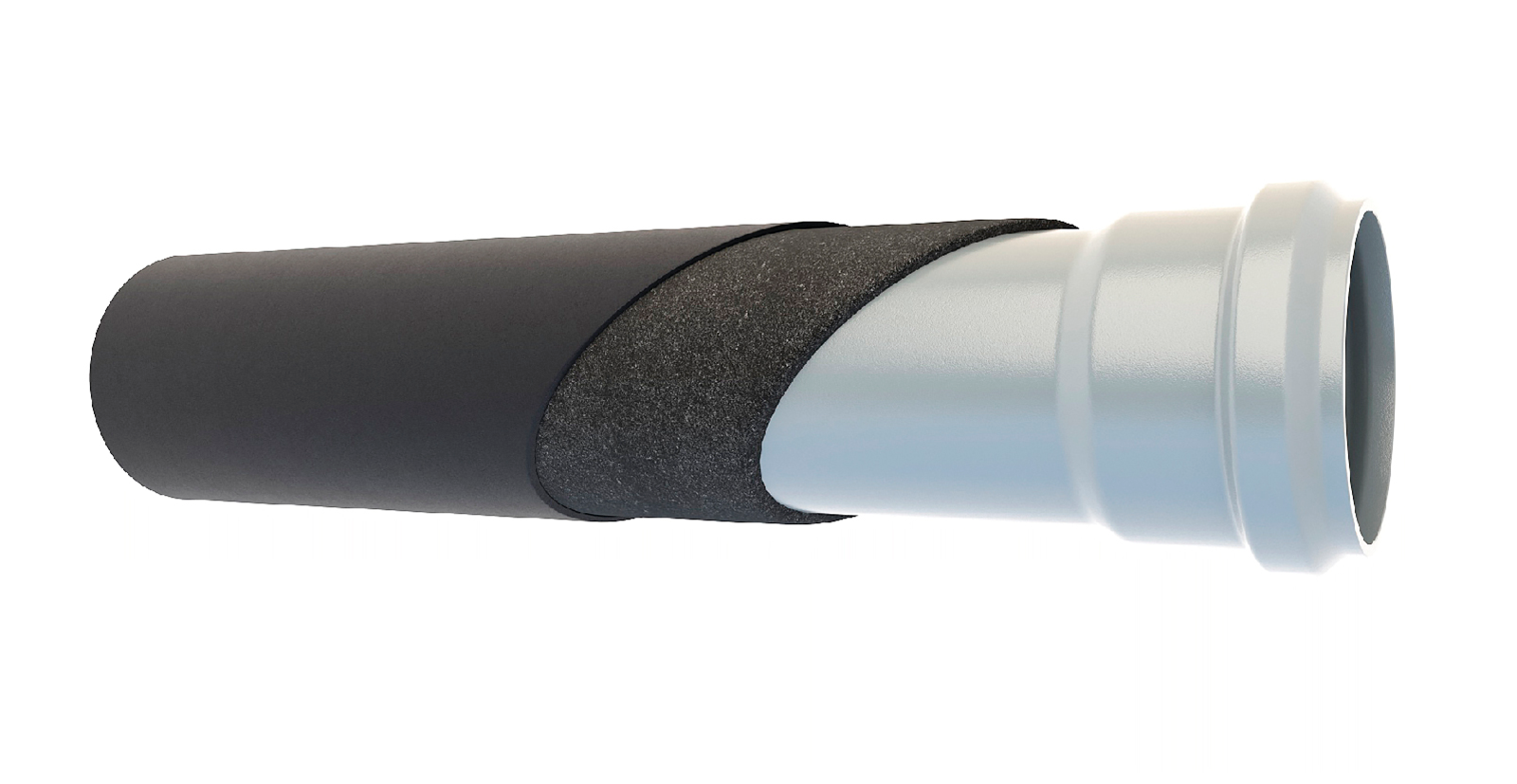

ЗВУКОИЗОЛЯЦИЯ КАНАЛИЗАЦИИ И ВОДОСТОКА

K-FONIK ST GK используется для изоляции канализационных и водосточных трубопроводов без необходимости демонтажа последних.

Шум в канализационных стоках возникает при отрыве струи и ударах сточных вод о стенки полимерных трубопроводов, создавая воздушный и структурный шум.

ЗВУКОИЗОЛЯЦИЯ ПРОМЫШЛЕННЫХ ТРУБ

Для снижения шума от технологического оборудования существует ряд мероприятий:

размещение звукопоглощающих элементов в помещении
устройство акустических выгородок
установка акустических кабин и другие

Высокоэффективный способ подавить шум от источника - нанесение звукоизолирующей облицовки непосредственно на оборудование и трубопровод.
Для решения задачи подойдёт многослойная конструкция из материала K-FONIK ST GK

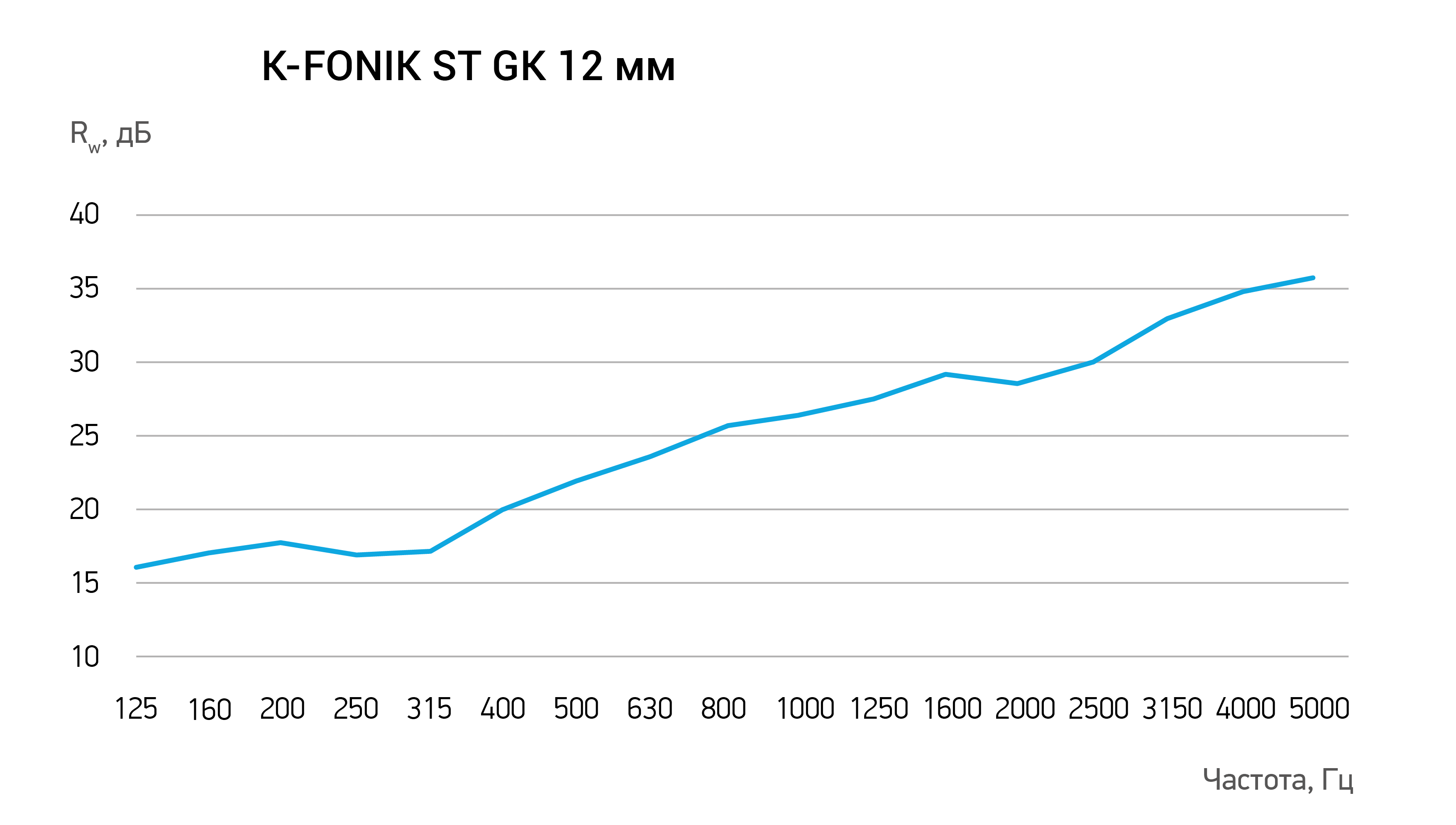

АКУСТИЧЕСКИЕ ПОКАЗАТЕЛИ МАТЕРИАЛА

Cобственный индекс звукоизоляции - 26 дБ
Дополнительный индекс звукоизоляции воздушного шума на воздуховоде - до 25 дБ

Характеристики

Материал представляет собой двуслойную звукоизолирующую систему. Благодаря сочетанию эластомерной пены ST и высокоплотной каучуковой мембраны GK с оптимально подобранными характеристиками материал дает максимальный эффект по звукоизоляции инженерных систем при небольших толщинах.

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Длина - 2 м
Ширина - 1 м
Толщина - 8/12/18/27 мм
Площадь - 2 кв. м

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

безопасен для здоровья, не содержит в своем составе свинца и вредных примесей
удобен в работе, не сыплется, легко режется, не имеет неприятного запаха
трудногорючий материал, группа горючести - Г1
собственный индекс звукоизоляции - 26 дБ
дополнительный индекс звукоизоляции воздушного шума на воздуховоде - до 25 дБ

K-FONIK ST GK производится в следующих конфигурациях:	Толщина
K-FONIK 068 ST GK	27 мм: GK 2 мм + ST 25 мм
K-FONIK 070 ST GK	18 мм: GK 2 мм + ST 16 мм
K-FONIK 072 ST GK	12 мм: GK 2 мм + ST 10 мм
K-FONIK 074 ST GK	8 мм: GK 2 мм + ST 6 мм

Производится так же с готовым клеевым слоем (индекс AD).

Комплектация

СОСТАВ МАТЕРИАЛА

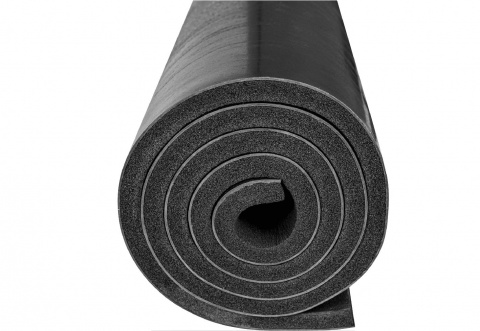

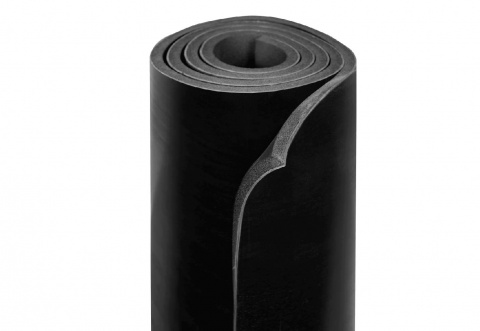

K-FONIK ST GK состоит из слоя эластомерной пены ST и покрытия GK - мембраны повышенной плотности на основе каучука.

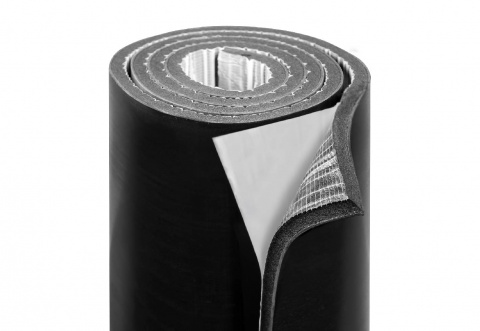

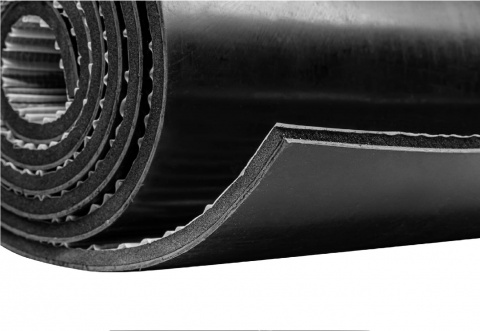

K-FONIK ST GK AD оснащен дополнительным клеевым слоем.

Применение

Благодаря высокому звукоизолирующему эффекту материал нашел широкое применение в качестве:

звукоизоляции установок каналов систем вентиляции и кондиционирования
звукоизоляции внутренних водостоков, труб системы канализации и прочих трубопроводов
звукоизоляции корпусов инженерного оборудования

Эксплуатационные характеристики

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Собственный индекс звукоизоляции, дБ	26
Добавочный индекс звукоизоляции по воздушному шуму на воздуховоде, дБ	25
Плотность, кг/м³	45 (ST) + 2000 (GK)
Рабочая температура, °C	от -40 до 70
Динамический модуль упругости Ед, МПа при нагрузке 2000 Н/м²	0,30
Динамический модуль упругости Ед, МПа при нагрузке 5000 Н/м²	0,80
Относительное сжатие εд, при нагрузке 2000 Н/м²	0,12
Относительное сжатие εд, при нагрузке 5000 Н/м²	0,14
Группа горючести	Г1

Материал размещен в разделах: Звукоизоляция инженерных систем
