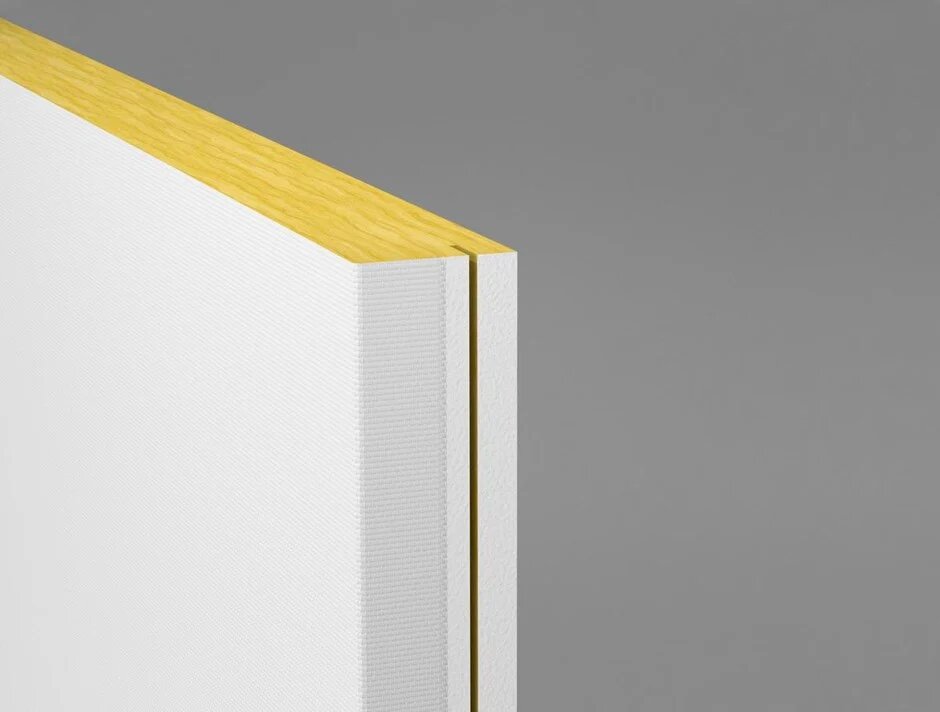

Ecophon Wall panel C

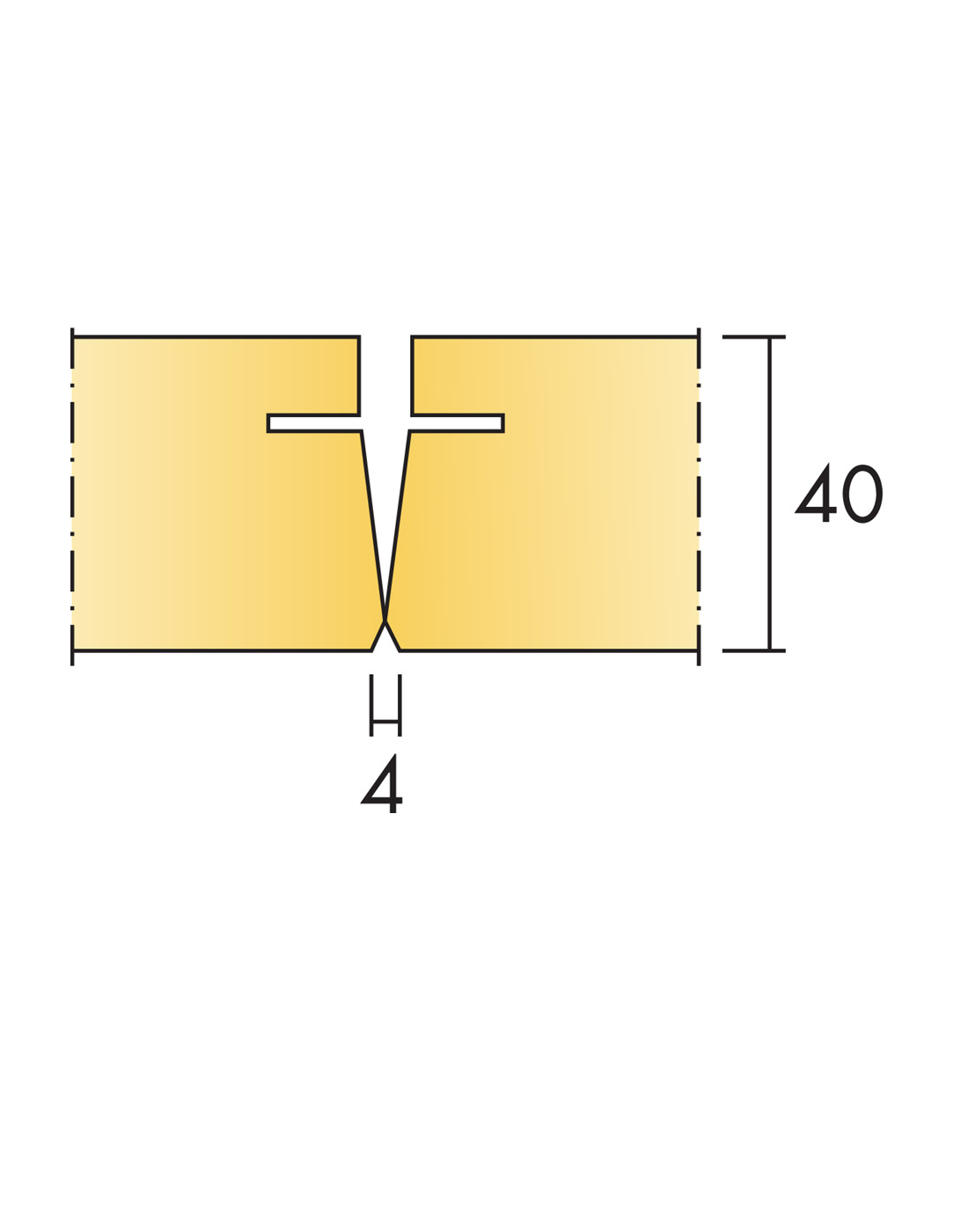

Стеновые акустические панели могут использоваться как дополнение/альтернатива к акустическому потолку (особенно в больших помещениях), с целью избежать эффекта «порхающее эхо». Стеновые панели с кромкой C устанавливаются со скрытой подвесной системой, в месте стыка панелей образуется небольшой видимый шов. Панели могут быть демонтированы.

Wall Panel С/Texona

2700 х 600 х 40мм, Цвет по запросу, 4 шт./6,48 м2/упак.

Цена по запросу

Вариации

Название	Цена, рублей/упак.	Цена, рублей/м2
Wall Panel C Super G 2700 х 600 х 40мм, Белый 085 4 шт./6,48 м2/упак			Цена по запросу
Wall Panel C Akutex FT 2700 х 600 х 40мм, Белый Frost 4 шт./6,48 м2/упак.			Цена по запросу

** Цены в регионах могут отличаться. Пожалуйста, уточняйте в ближайшем офисе.

Нужна консультация инженера

Обзор

Система состоит из стеновых панелей Ecophon Wall Panel С и подвесной системы Ecophon Connect. Вес системы ориентировочно 5 кг/м². Панели изготовлены из стекловолокна высокой плотности. Лицевая поверхность может быть окрашена - микропористое покрытие Akutex™ FT (цвет White Frost), покрыта текстильной стеклотканью (Texona) или ударопрочной стеклотканью (Super G). Задняя сторона панели покрыта неокрашенным стеклохолстом. Кромки окрашены и частично покрыты лицевой стеклотканью по длинным сторонам. Профили изготовлены из анодированного алюминия.

Характеристики

Размеры

Размеры, мм	2700х600мм
Специальная	•
Толщина	40мм

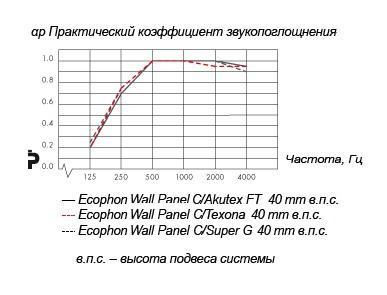

Звукопоглощение

Результаты тестов в соответствии с EN ISO 354.
Классификация в соответствии со стандартом EN ISO 11654, единичные значения для NRC и SAA в соответствии с ASTM C 423.

Продукт	C/Akutex FT	C/Texona	C/Super G
В.п.с. мм	40	40	40
Класс звукопоглощения	A	A	A
NRC	1,0	0,95	0,95
SAA	0,97	0,94	0,98

Разборчивость речи

AC = 240 согласно ASTM E 1376 и E 1110

Технические характеристики

Доступ в межпотолочное пространство	Панели не демонтируются, кроме случаев, указанных в монтажных схемах.
Влагостойкость	Панели с поверхностью Super G и Akutex FT выдерживают постоянную влажность воздуха до 95% при 30°C, панели Texona - до 75% при 30°C, без провисания, деформации, расслоения (по стандарту EN 13964). Коэффициент термического сопротивления теплопередачи панелей Rp=1,0 м²°C/Вт. Если стеновые панели используются в качестве дополнительного теплоизоляционного слоя внутри наружных стен, обязательно следует применять пароизоляционный слой.
Светоотражение	Цвет: Белый Frost, ближайший цвет в системе NCS S 0500-N, светоотражение 85% ( 99% из которых рассеивается). Коэффициент возвратного отражения составляет 63 mcd*m-2lx-1. Блики < 1.
Внутренний микроклимат	Сертифицировано в соответствии с требованиями Indoor Climate Labelling, эмиссия частиц M1. Рекомендовано ассоциацией Swedish Asthma and Allergy Association.
Влияние на окружающую среду	Основа стекловолокна изготовлена по технологии 3RD. Присвоен скандинавский экологический знак "Лебедь". Панели полностью пригодны для вторичной переработки.
Страна	Швеция
Класс	КМ1 (Г1, В1, Т1, Д1)
Стандарт	ГОСТ 30244-94, ГОСТ 30402-96, СНиП 21-01-111
Очистка	Eжедневная сухая чистка и чистка пылесосом. Еженедельная влажная уборка (поверхностей Super G и Akutex FT ). Еженедельная сухая чистка и чистка пылесосом (поверхности Texona).
Механические свойства	Панели Texona имеют умеренную противоударную устойчивость. Система Super G с усиленной стеклотканевой поверхностью, установленная в соответствии с монтажной схемой M194, имеет наивысшую противоударную устойчивость 1А (по стандарту EN 13964, приложение D, и стандарту DIN 18032, часть 3). Важно: Зоны наивысшего воздействия и частых ударов следует дополнительно закрывать сеткой или деревянными решетками. Дополнительная нагрузка на систему не допускается.

Монтаж

Инструкция по монтажу PDF, 799.87 Кб

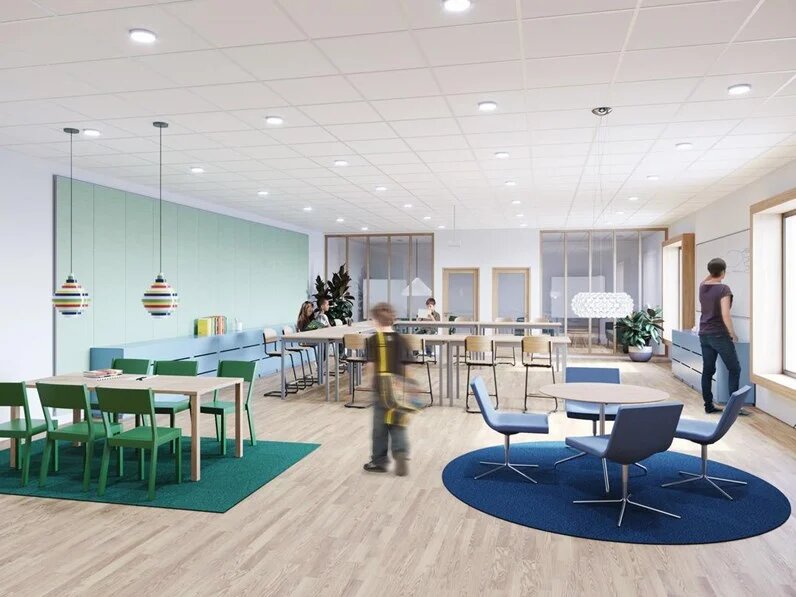

Применение

Примеры объектов

Большой зал заседаний Администрации города Тюмени и Тюменской городской Думы (Тюмень)

Офис компании "Boston Consulting Group" (Москва)

Остров Мечты (Москва)

Академия ДТЕК (Киев)

Сертификаты

Скачать все сертификаты в одном архиве ZIP, 2.86 Мб

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

Сертификаты и патенты (Россия)

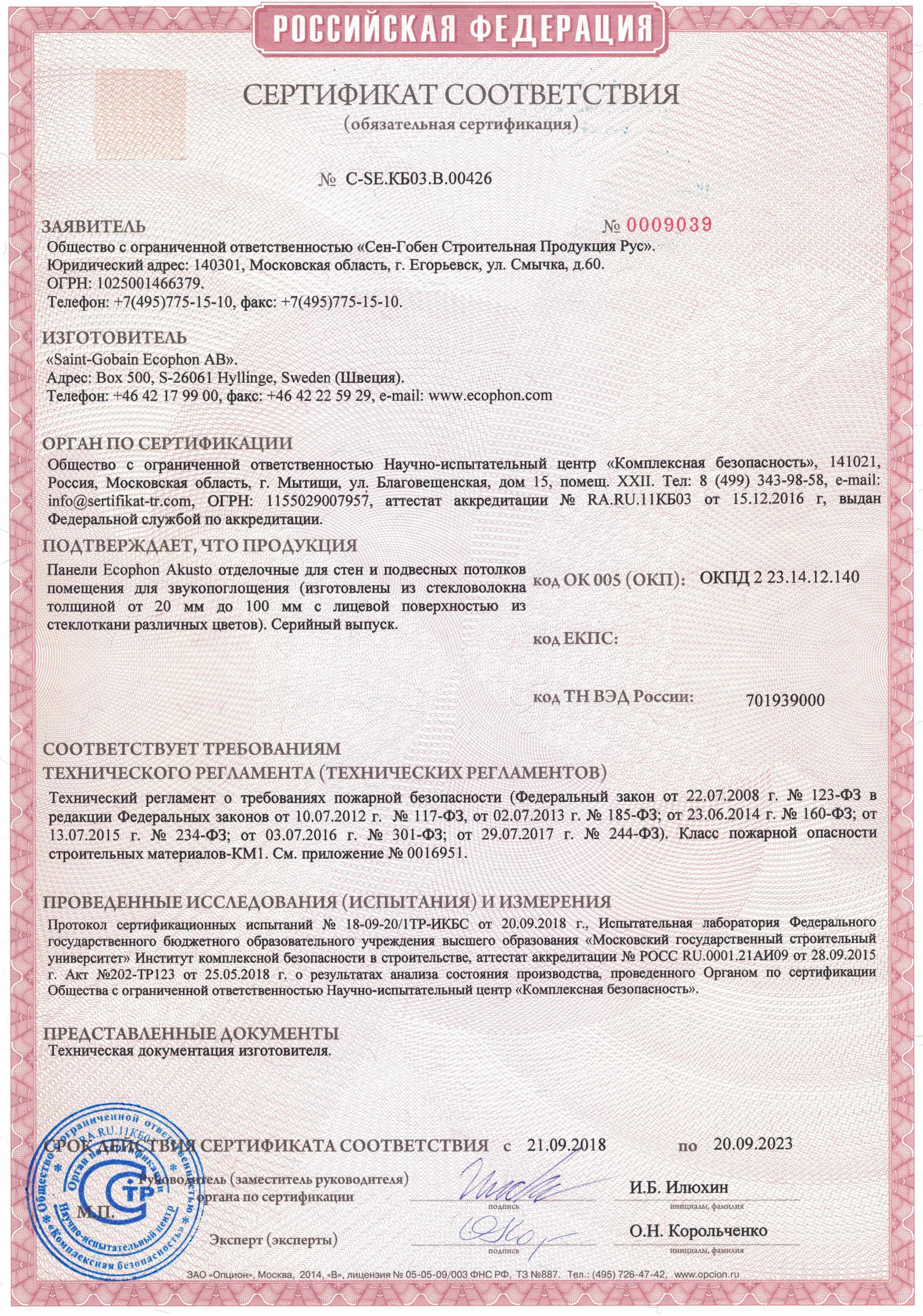

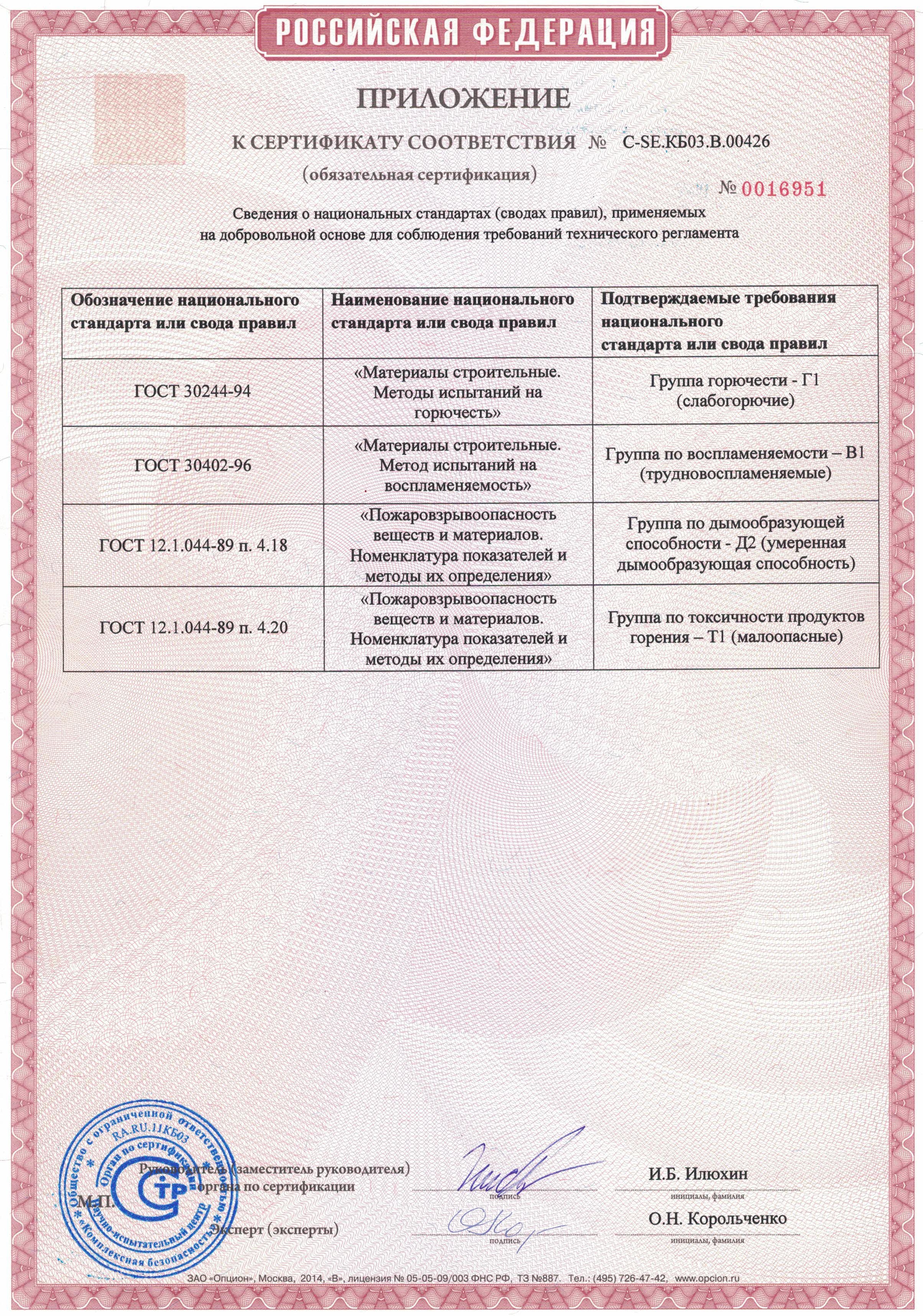

Пожарный сертификат

Ecophon Wall panel C. Пожарный сертификат PDF, 2.88 Мб
