ISOTOP SD BL Блоки виброизоляторов

Технический лист ISOTOP SD-BL (.pdf, 6.6 Мб)

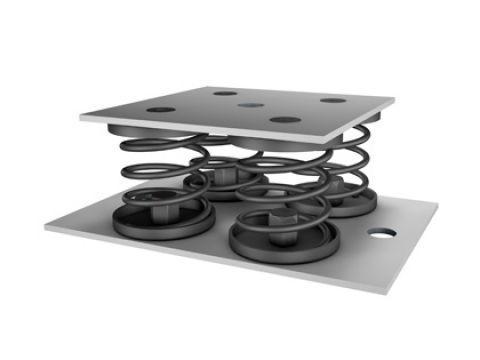

Isotop SD BL – блочный виброизолирующий узел, состоящий из двух стальных пластин и виброизолирующих пружинных элементов Isotop SD1 – SD8. В нижней пластине просверлены монтажные отверстия диаметром 1мм для фиксации на основании, а в верхней – резьбовые крепления М12 с внутренней резьбой.

Количество пружинных элементов в Isotop SD BL может быть 2, 4, 6 и 9. В соответствии с пожеланиями заказчика грузоподъёмность блока можно рассчитать для оборудования любой массы. Максимальная нагрузка для одного узла из 9 элементов составляет 45000 Н.

Область применения

Резонансная частота Isotop BL составляет 3,2 Гц (192 об/мин). Изделие может применяться для виброизоляции больших источников вибрации: вентиляционного, генерирующего, холодильного и другого оборудования.

Преимущества

• Взаимозаменяемость, обусловленная одинаковыми размерами элементов;
• Благодаря открытой конструкции есть возможность визуально контролировать состояние пружин;
• Коррозионная стойкость;
• Форма монтажных пластин может быть адаптирована к размерам опор.

Цена Isotop BL зависит от количества пружинных элементов и их номинальной нагрузки.

Узнайте больше:

Брошюра "Пружинные виброизоляторы ISOTOP"

PDF, 1.43 Мб

Смотреть все брошюры по виброизоляции

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

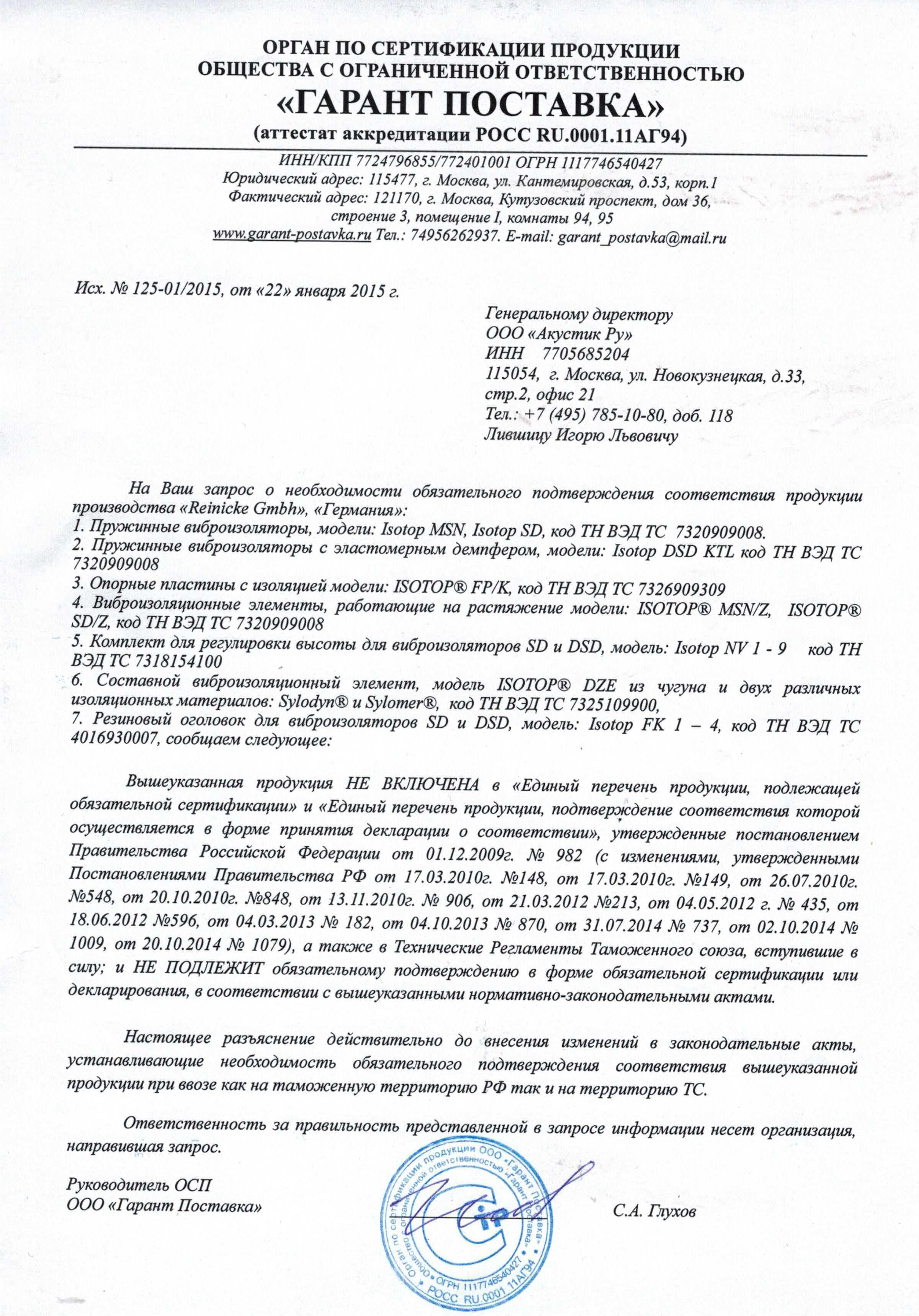

Сертификаты и патенты (Россия)
