Виброфлекс-Спринг SD-BL

Имеют резонансную частоту 3,4 Гц, в зависимости от нагрузки. Благодаря малой монтажной высоте идеально подходят для тех случаев, когда пространство для монтажа виброизоляторов ограничено. Состоят из двух стальных пластин и пружинных элементов SD 1 - SD 8.

Цена по запросу

* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.

Нужна консультация инженера

Описание

Виброфлекс-Спринг SD-BL – блочный узел, состоящий из двух стальных пластин и виброизолирующих пружинных элементов Isotop SD1 – SD8. В нижней пластине имеются монтажные отверстия диаметром 15 мм для фиксации на основании, а в верхней – резьбовые крепления М12 с внутренней резьбой.

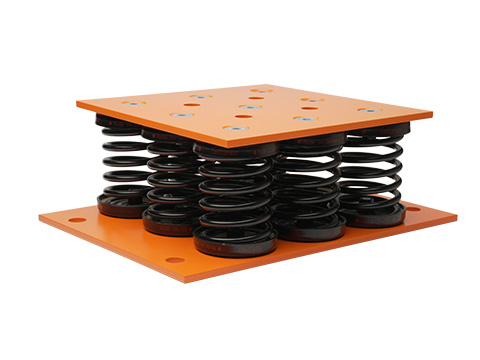

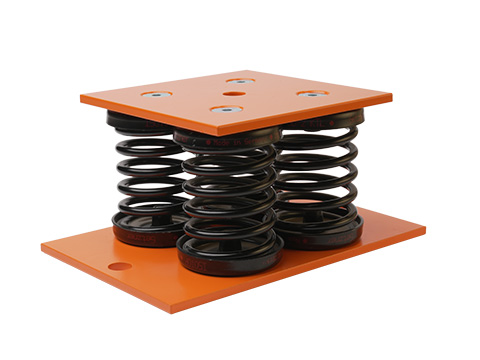

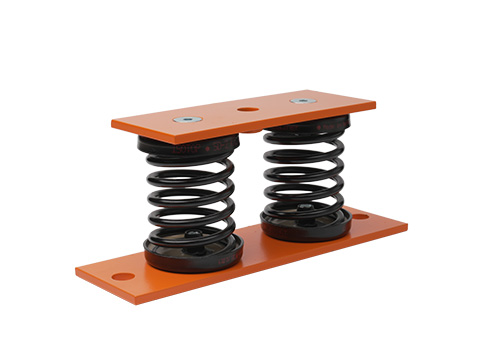

Количество пружинных элементов в Виброфлекс-Спринг SD-BL может быть 2, 4, 6 и 9. В соответствии с пожеланиями заказчика грузоподъёмность блока можно рассчитать для оборудования любой массы. Максимальная нагрузка для одного узла из 9 элементов составляет 3780 кг.

Область применения

Резонансная частота Виброфлекс-Спринг SD-BL составляет 3,4 Гц (204 об/мин). Изделие может применяться для виброизоляции больших источников вибрации: вентиляционного, генерирующего, холодильного и другого оборудования.

Отличительные особенности

собственная частота системы – от 3,4 Гц;
предельная нагрузка – до 3780 кг на одну опору;
гальваническое защитное покрытие поверхности пружин и порошковая окраска распределительных пластин – надежная защита от механических повреждений и коррозии;
по запросу возможно изготовление блоков с пружинами Isotop SD с защитным катафорезным покрытием;
верхняя распределительная пластина с резьбовыми отверстиями М12.

Цена Виброфлекс-Спринг SD-BL зависит от количества пружинных элементов и их номинальной нагрузки.

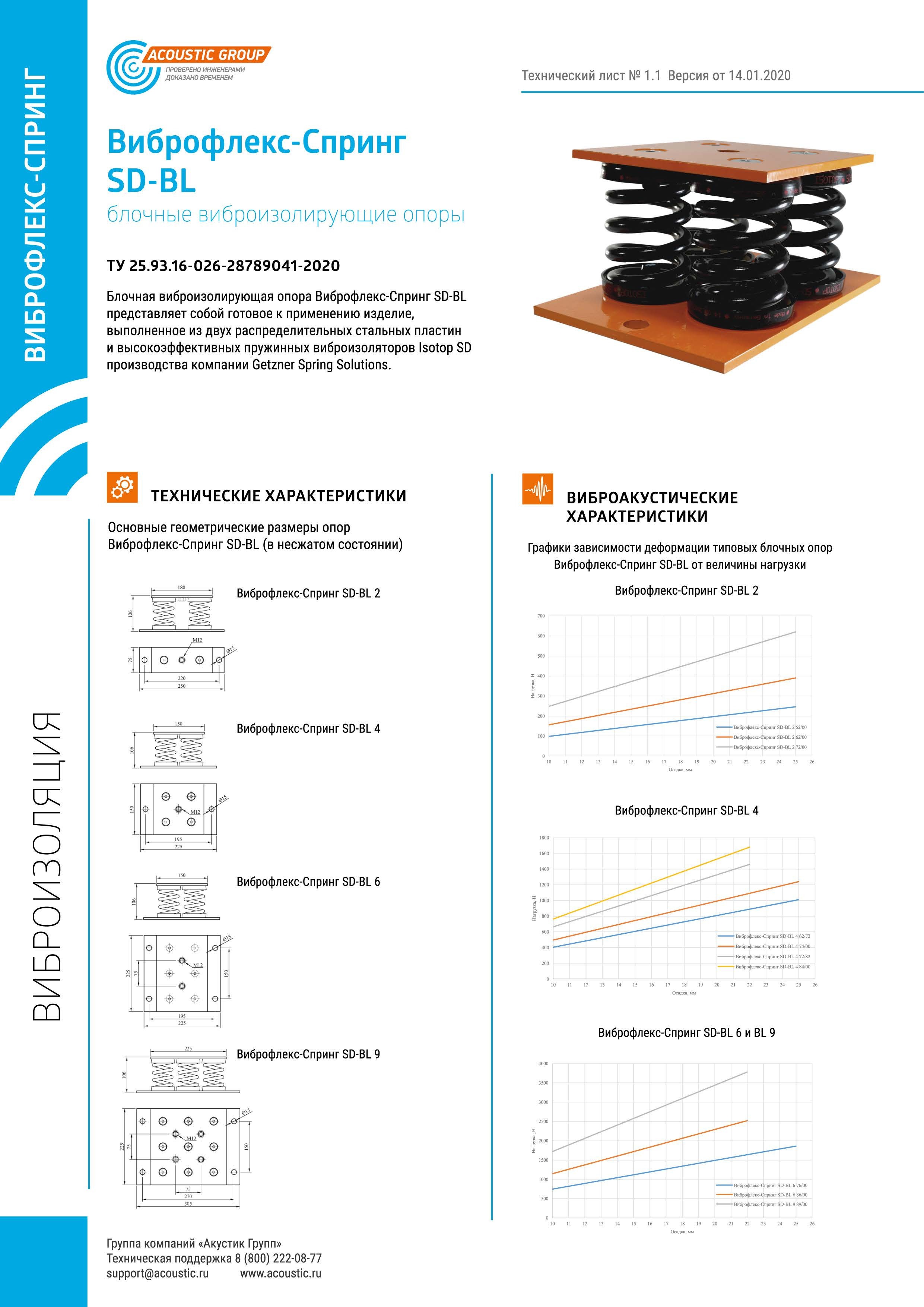

Технический лист Виброфлекс-Спринг SD-BL PDF, 477 Кб
