Акуфлекс
Акуфлекс - специализированный звукоизолирующий волокнистый рулонный материал, разработанный на основе современных требований к строительной акустике. Универсальное решение для устройства звукоизоляции пола при защите от ударного шума.

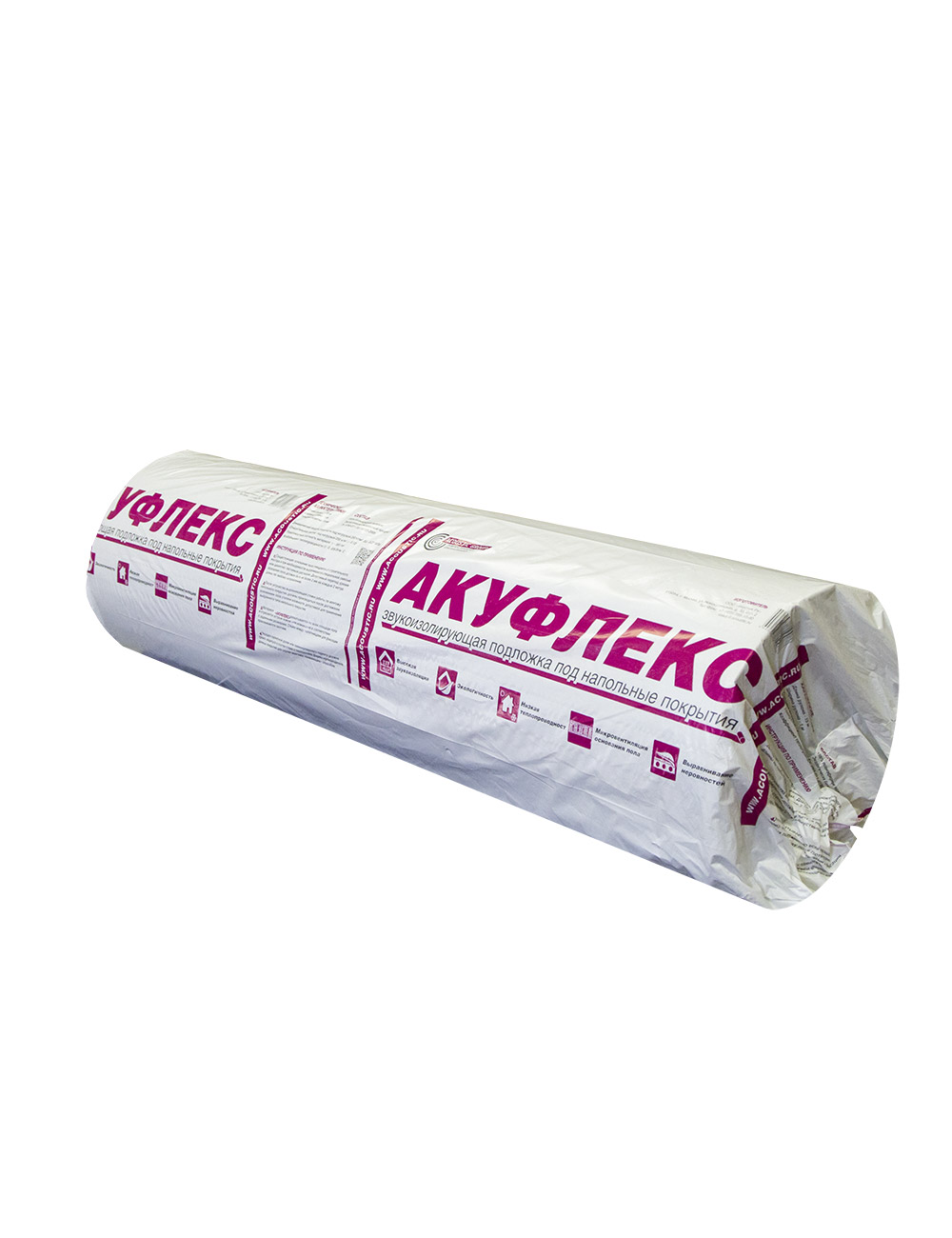

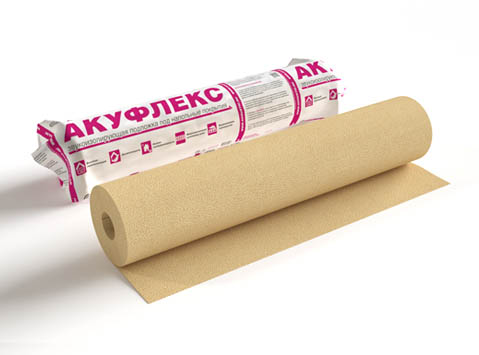

Акуфлекс – звукоизоляционный материал, выпускаемый производственными мощностями компании «Акустик Групп» в виде рулонов длиной 15 метров. Материал прошёл испытания в акустических лабораториях НИИСФ и ННГАСУ. Рекомендован к применению в качестве упругого слоя в конструкции «плавающих» полов, а также в виде подложки под чистовые напольные покрытия. Технические характеристики Акуфлекс соответствуют требованиям ГОСТ 23499-2022.
Область применения
Материал Акуфлекс может укладываться под цементно-песчаную стяжку или под слой финишного покрытия (ламинат, паркетную доску, линолеум).
Благодаря малой толщине подложку Акуфлекс можно применять в тех случаях, когда демонтаж выравнивающей стяжки невозможен. На ней раскатываются полотна Акуфлекс, а поверх укладываются элементы пола КНАУФ толщиной 20 мм. Такое решение идеально подходит для финишных покрытий из керамогранита или керамической плитки.
Поверх материала Акуфлекс возможен монтаж цементно-песчаной стяжки полусухим способом без разделяющего слоя из полиэтиленовой пленки. Данный способ подходит для применения в новостройках при выполнении черновых работ до заселения дома.
Состав

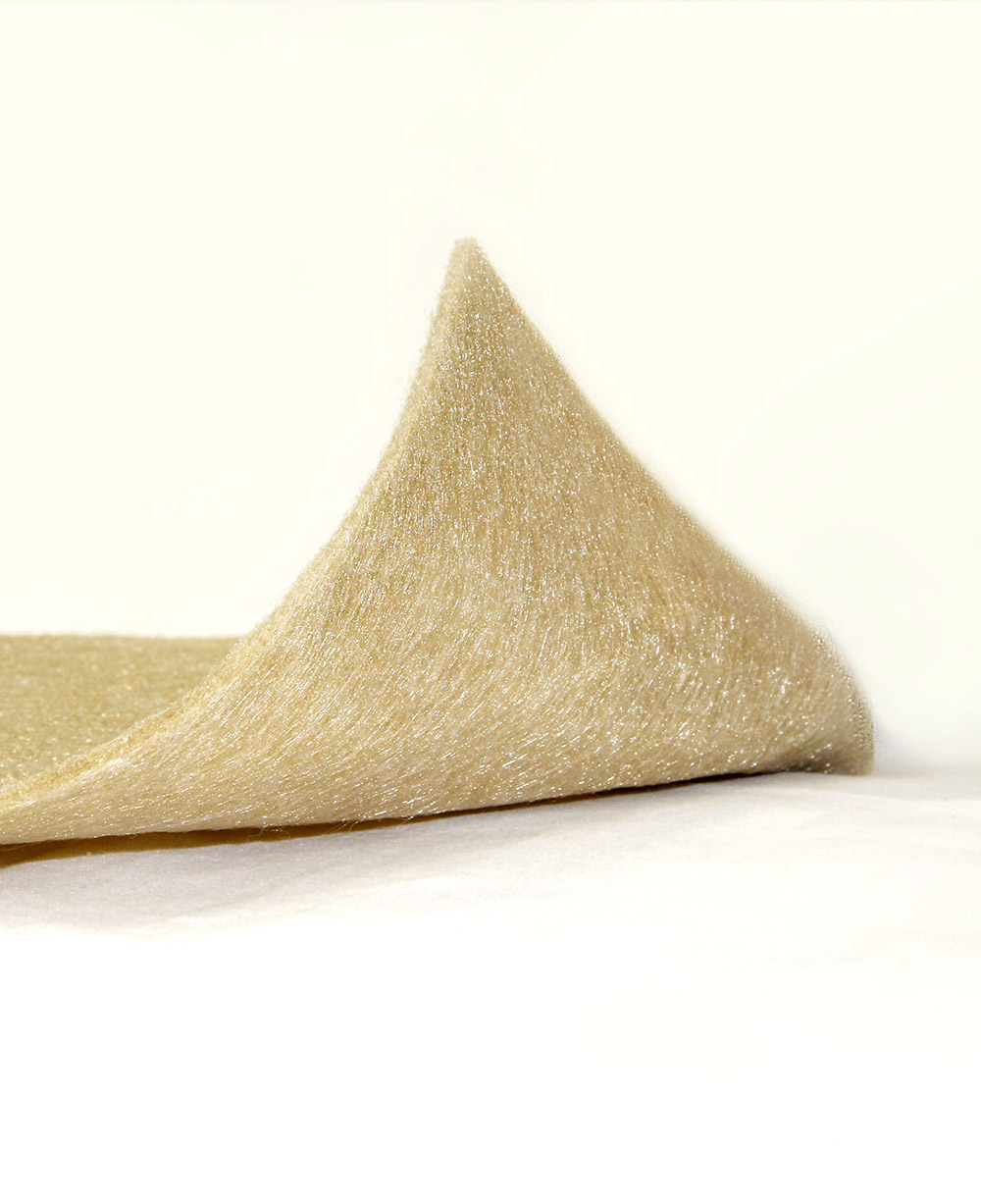

Материал изготовлен из упругого полиэфирного синтетического волокна, прошедшего обработку для получения стабильных звукоизолирующих свойств.
Отличительные особенности
- Универсальное применение: под финишные покрытия и выравнивающие стяжки;
- Увеличивает срок службы напольного покрытия за счет циркуляции воздуха и влаги;
- Волокнистая структура гарантирует стабильность акустических показателей на протяжении всего срока службы;
- Позволяет выполнить тонкую и эффективную конструкцию дополнительной изоляции ударного шума (ΔL’nw = 21 дБ) без устройства выравнивающей стяжки.
-
Каталог материалов по звуко-виброизоляции PDF, 25.92 Мб
Ширина рулона: 1 м
Длина рулона: 15 м
Толщина: 4 мм
Вес рулона: 5,0 кг
Физико-технические характеристики
- Поверхностная плотность: 300 г/м2
- Разрывная нагрузка по длине и ширине: не менее 750 Н
- Коэффициент теплопроводности (λ), Вт/м ̊С: 0,036
Снижение приведенного уровня ударного шума:
Снижение ударного шума:
- под паркетной доской 15 мм: ΔLnw=17 дБ
- под ламинатом толщиной 8 мм: ΔLnw=20 дБ
- под цементно-песчаной стяжкой поверхностной плотностью 120 кг/м2 с разделяющим слоем: ΔLnw = 28 дБ;
- под цементно-песчаной стяжкой поверхностной плотностью 120 кг/м2 без разделяющего слоя: ΔLnw = 24 дБ;
- под элементом пола КНАУФ толщиной 20 мм с уложенной поверх керамической плиткой толщиной 8 мм: ΔLnw = 21 дБ.
Испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва, лабораторией акустики ННГАСУ г. Нижний Новгород.
Работоспособность материала апробирована в натурных условиях.
Нормативное значение индекса ударного шума для перекрытий между помещениями квартир Lnw ≤ 60 дБ. (СП 51.13330.2011)
Инструкция по монтажу Акуфлекс под стяжку для формирования кромочного слоя (с заведением на стены).
При устройстве конструкции звукоизоляционного пола применяются следующие материалы:
- Звукоизолирующая подложка Акуфлекс;
- Строительный скотч;
- Армированная полиэтиленовая пленка;
- Цементно-песчаная смесь для устройства стяжки марки не ниже М300;
- Арматурная сетка с размером ячейки 50х50 мм и диаметром прутка 4 мм.
Конструкция состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 60 мм уложенной на звукоизоляционный материал Акуфлекс. При этом рулоны Акуфлекс раскатываются на перекрытии по всей площади пола защищаемого помещения и заводятся вертикально на стену для обеспечения акустической развязки стяжки со стенами.
Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (сентябрь 2021, номер ASP-601-0921) на странице 8. Основные узлы и чертежи - на странице 90 (лист 6.02). Более подробно о конструкции и монтаже: https://www.acoustic.ru/constructions/zvukoizolyaciya_pola/30/
Инструкция по монтажу акуфлекса под финишное покрытие (без заведения на стены):
При устройстве конструкции применяются следующие материалы:
- Звукоизолирующая подложка Акуфлекс;
- Строительный скотч.
Рулоны Акуфлекса раскатываются по всей площади пола защищаемого помещения без заведения на стены и колонны.
Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (сентябрь, номер ASP-601-0921) на странице 8. Основные узлы и чертежи - на странице 90 (лист 6.02). Более подробно о конструкции и монтаже: https://www.acoustic.ru/constructions/zvukoizolyaciya_pola/29/
Готовые конструкции
Примеры объектов
Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

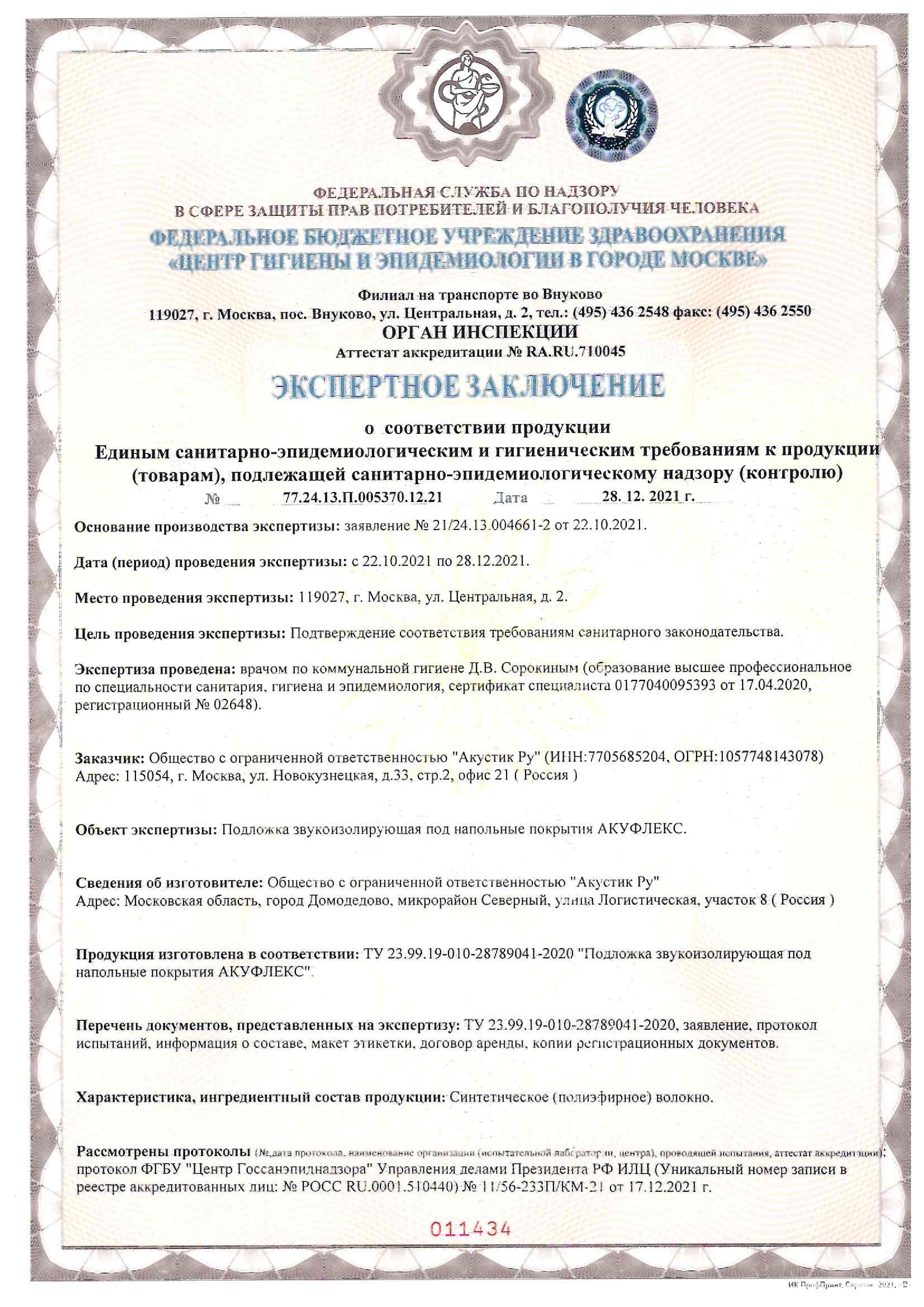

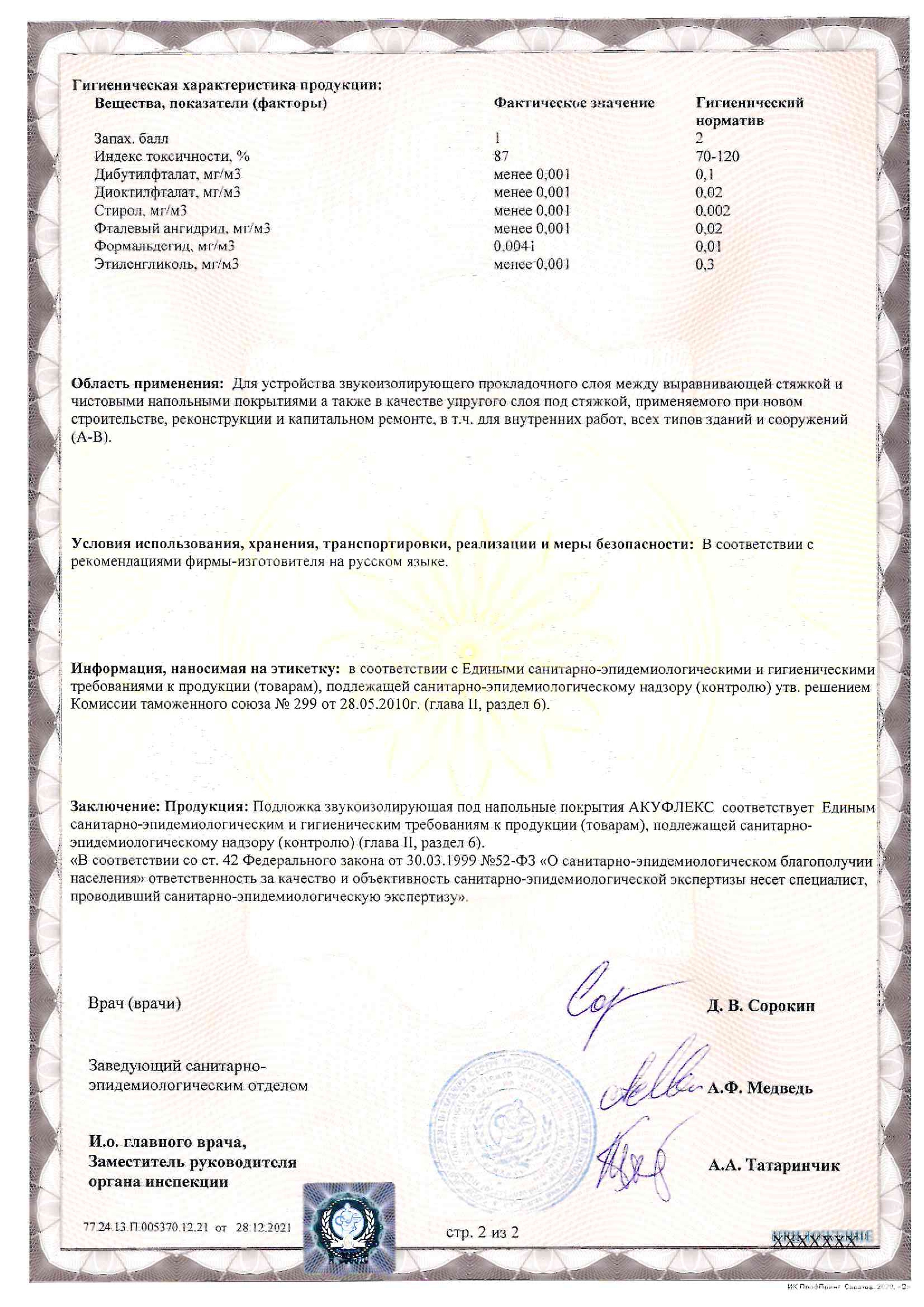

Сертификаты и патенты (Россия)

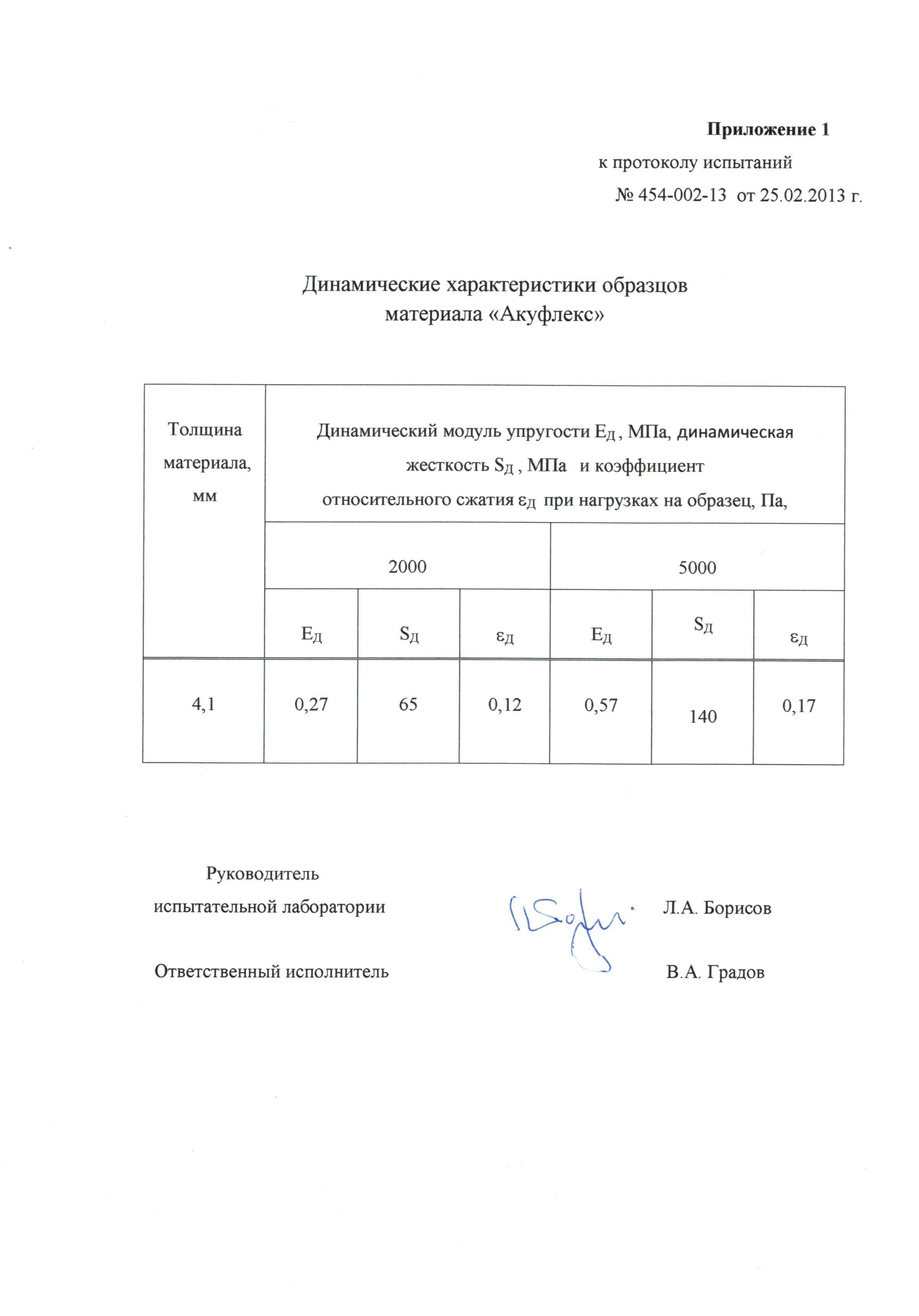

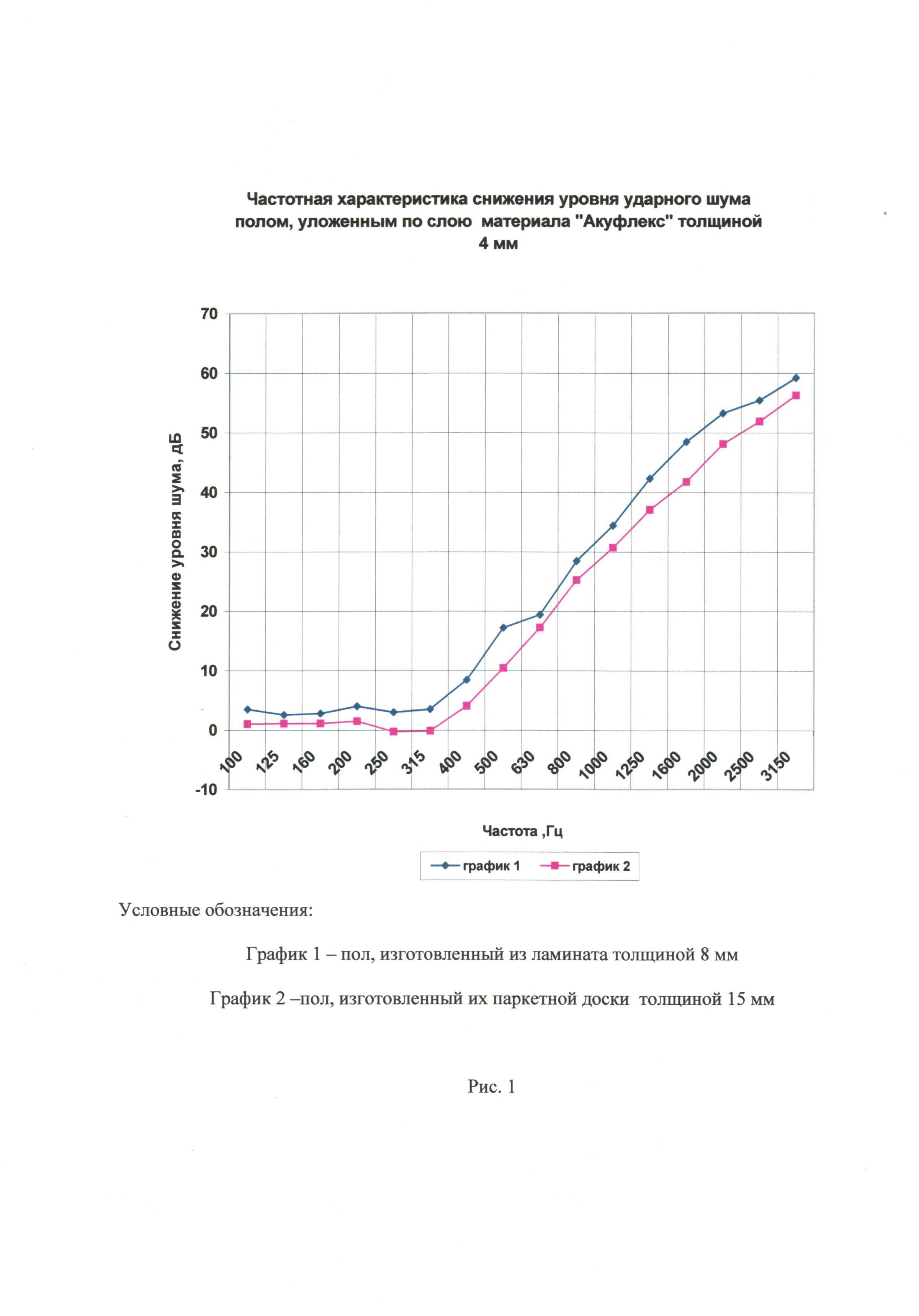

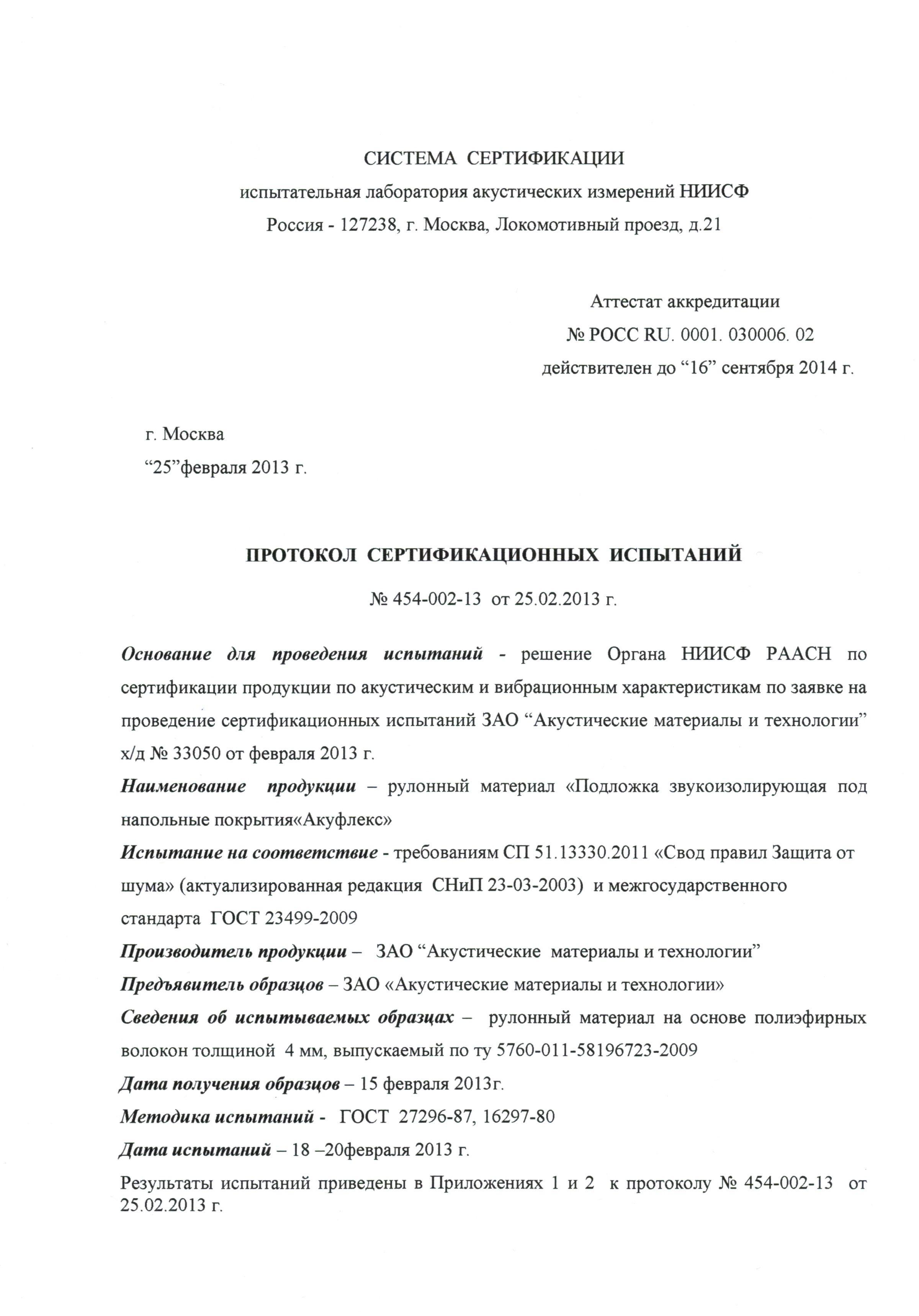

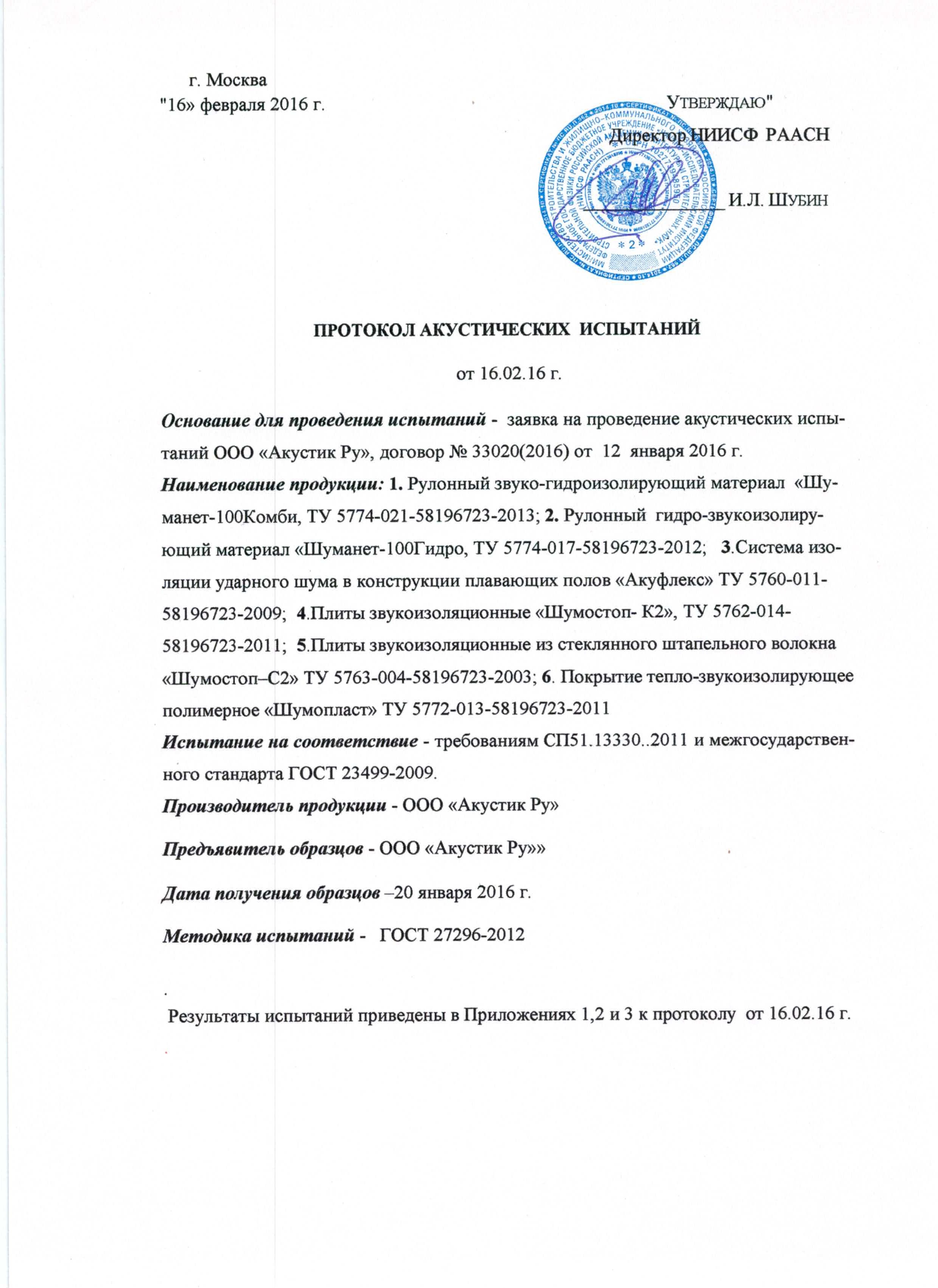

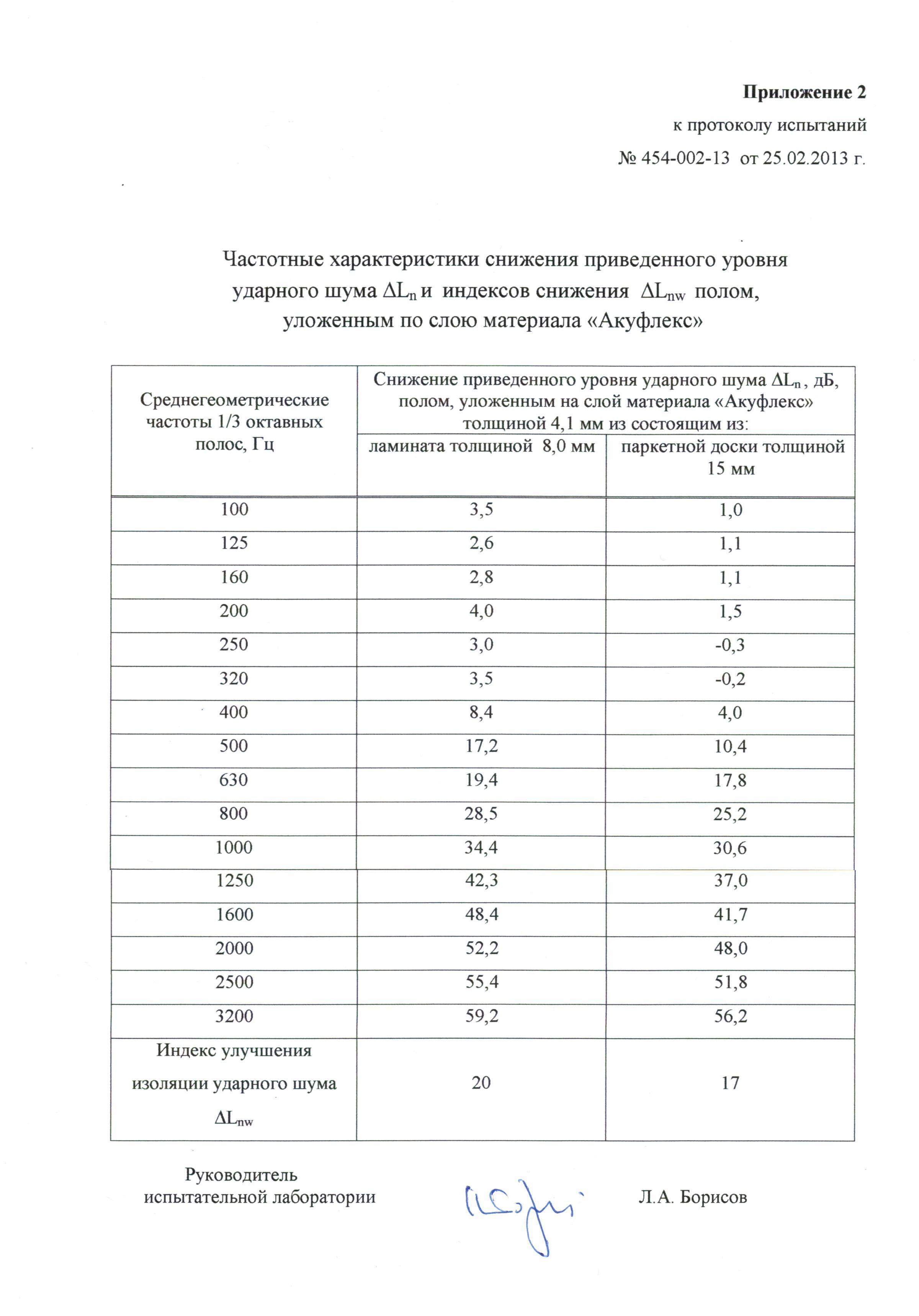

Протокол лабораторных акустических измерений

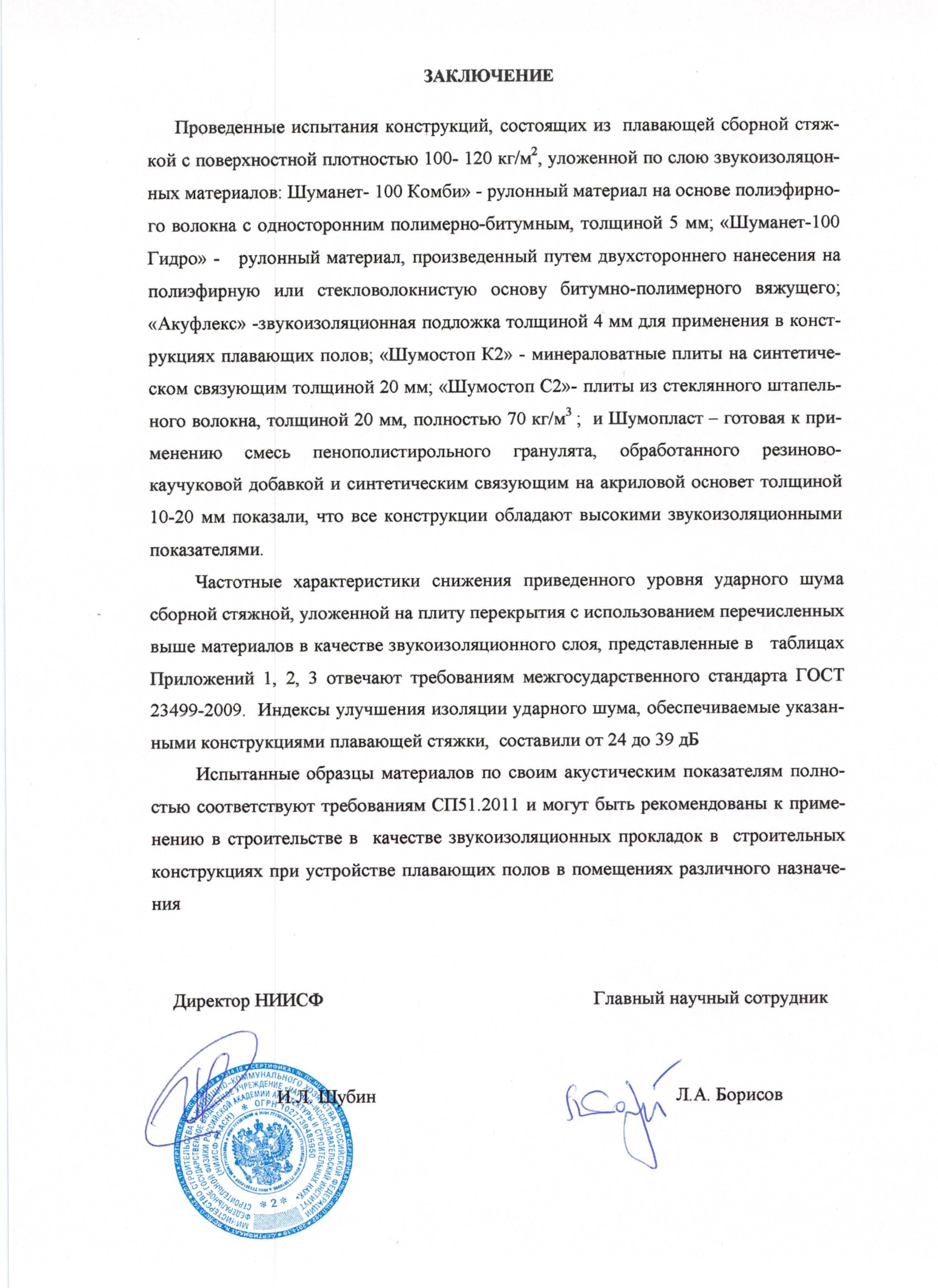

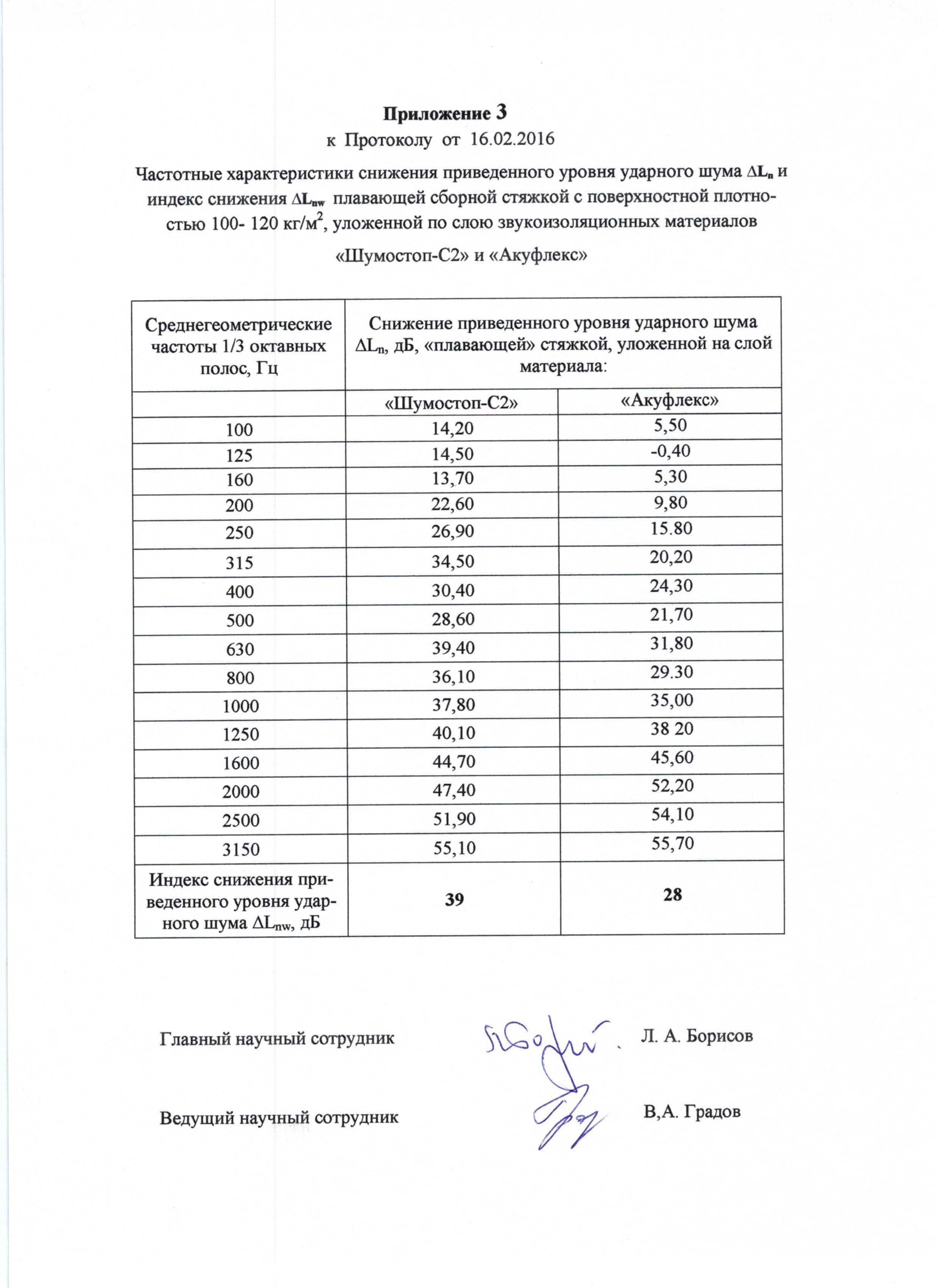

Протокол лабораторных акустических измерений (под стяжкой с ПЭ пленкой)

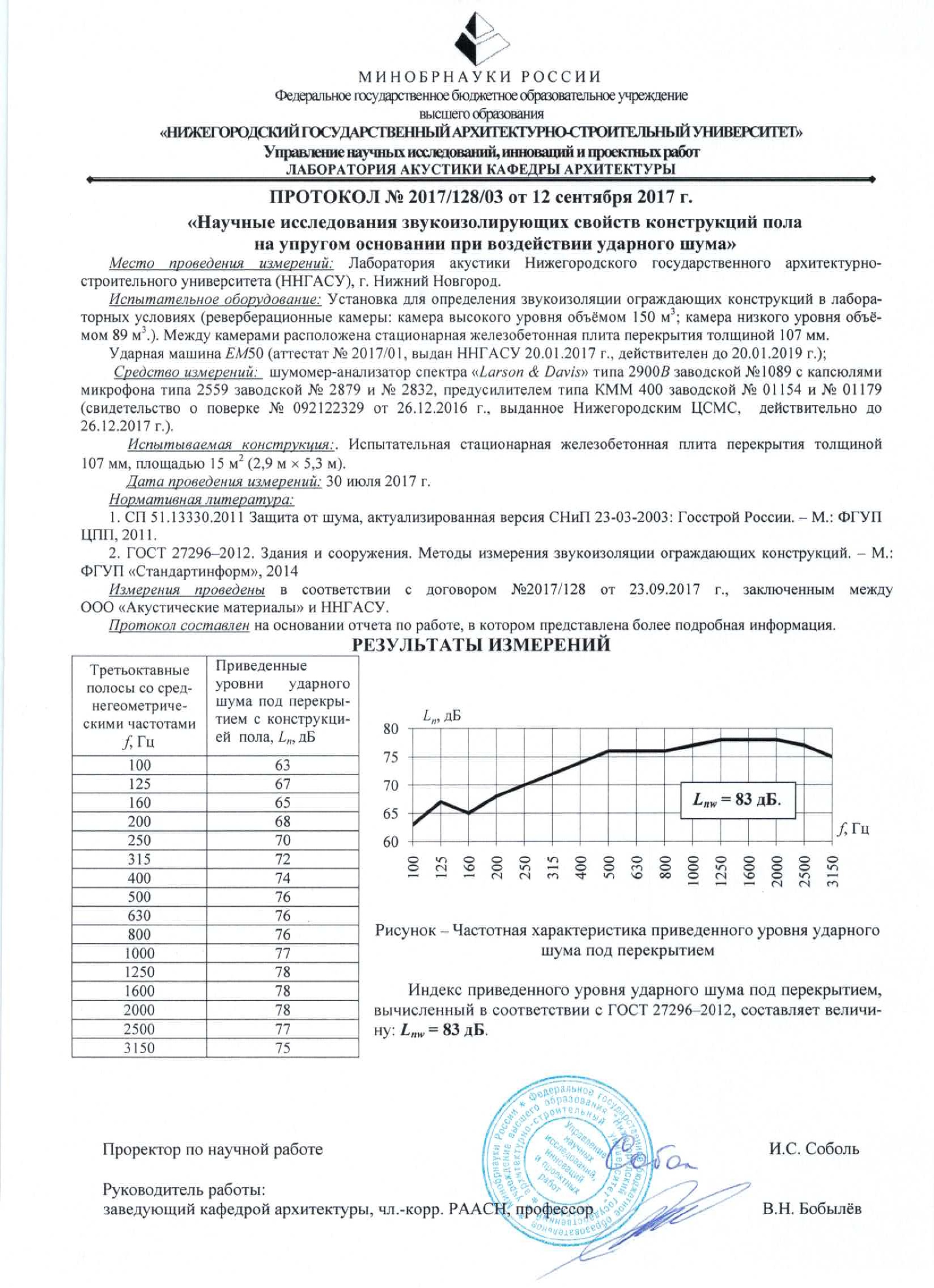

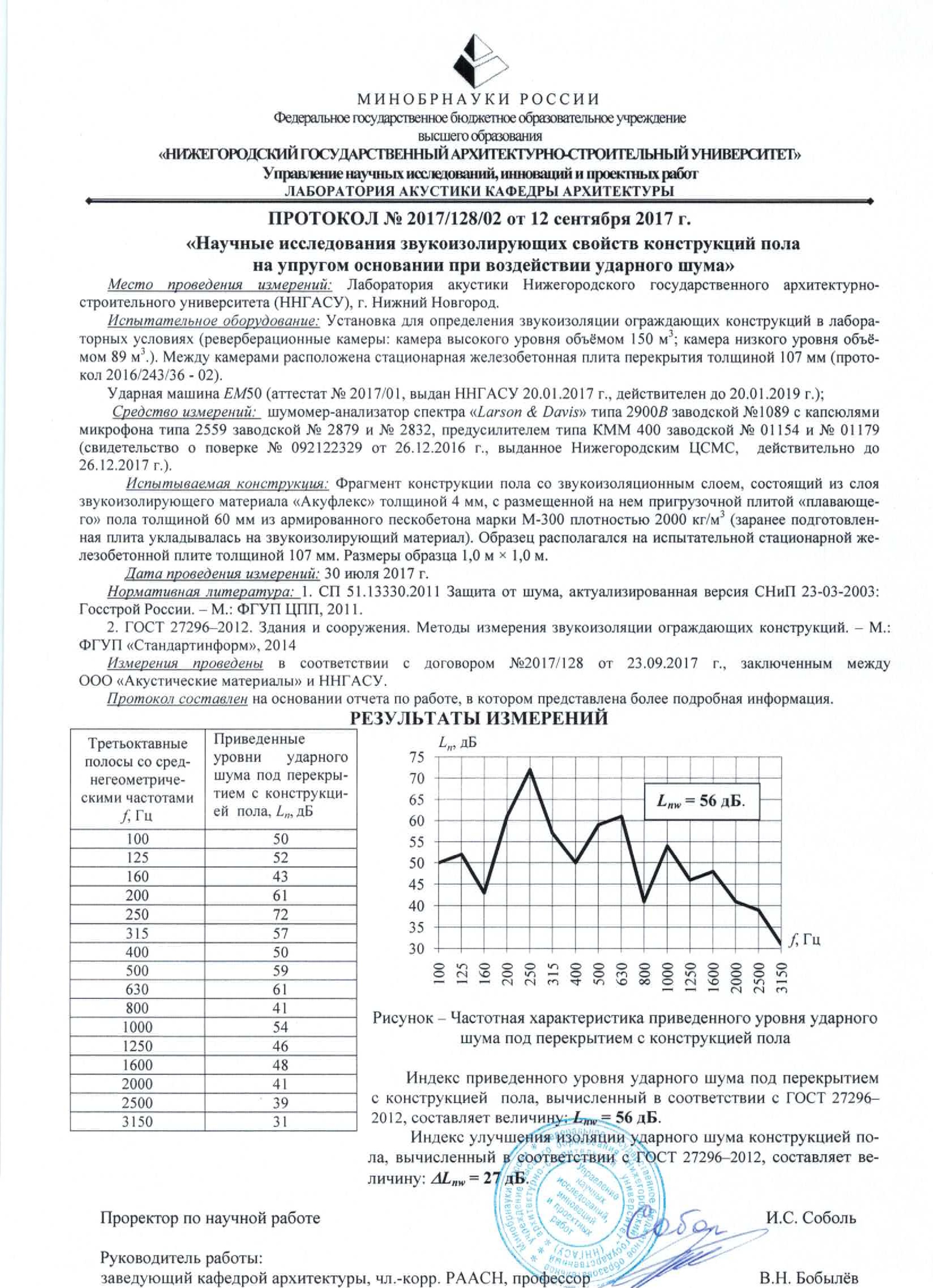

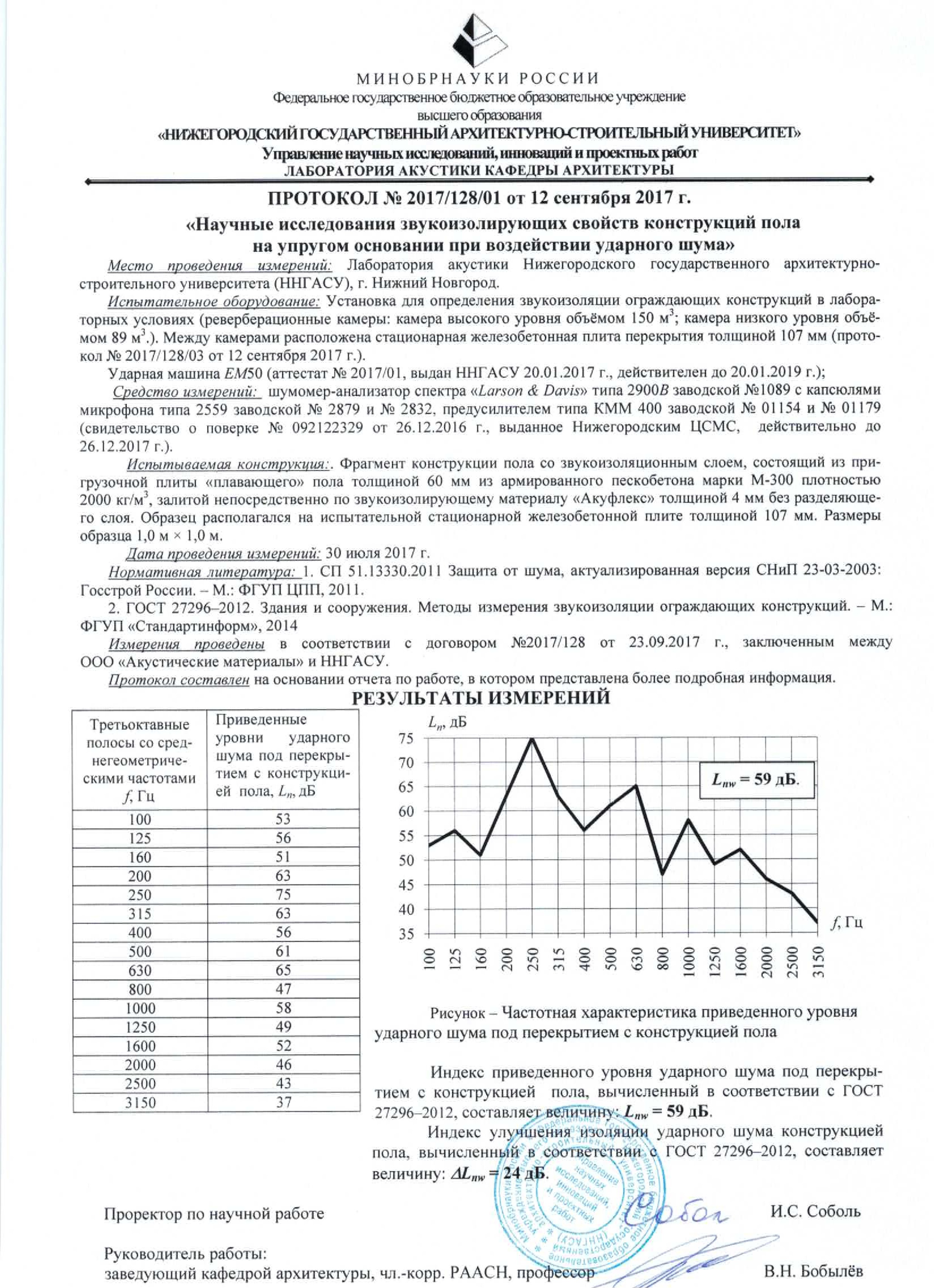

Протокол лабораторных акустических измерений (под стяжкой без ПЭ пленки)

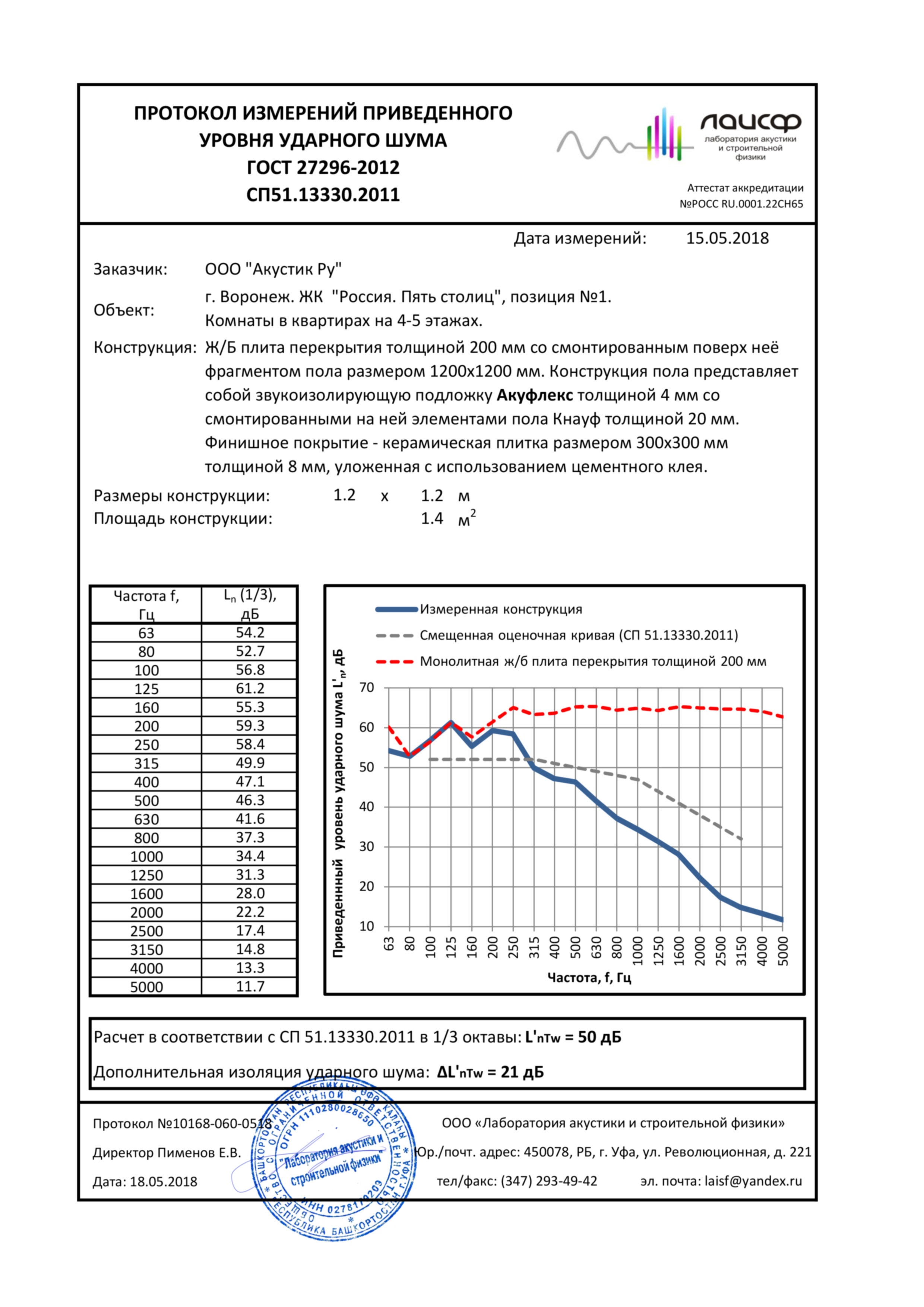

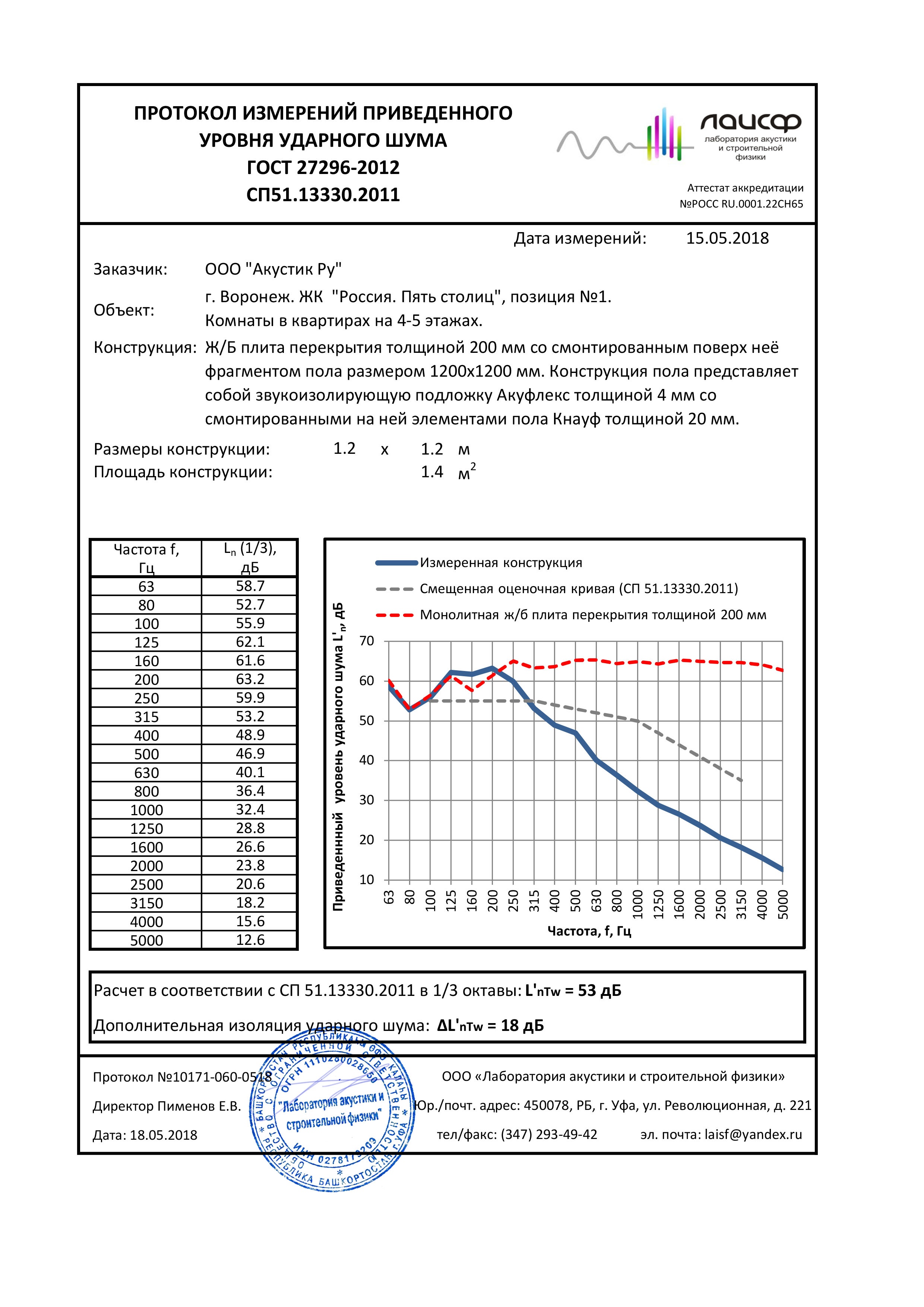

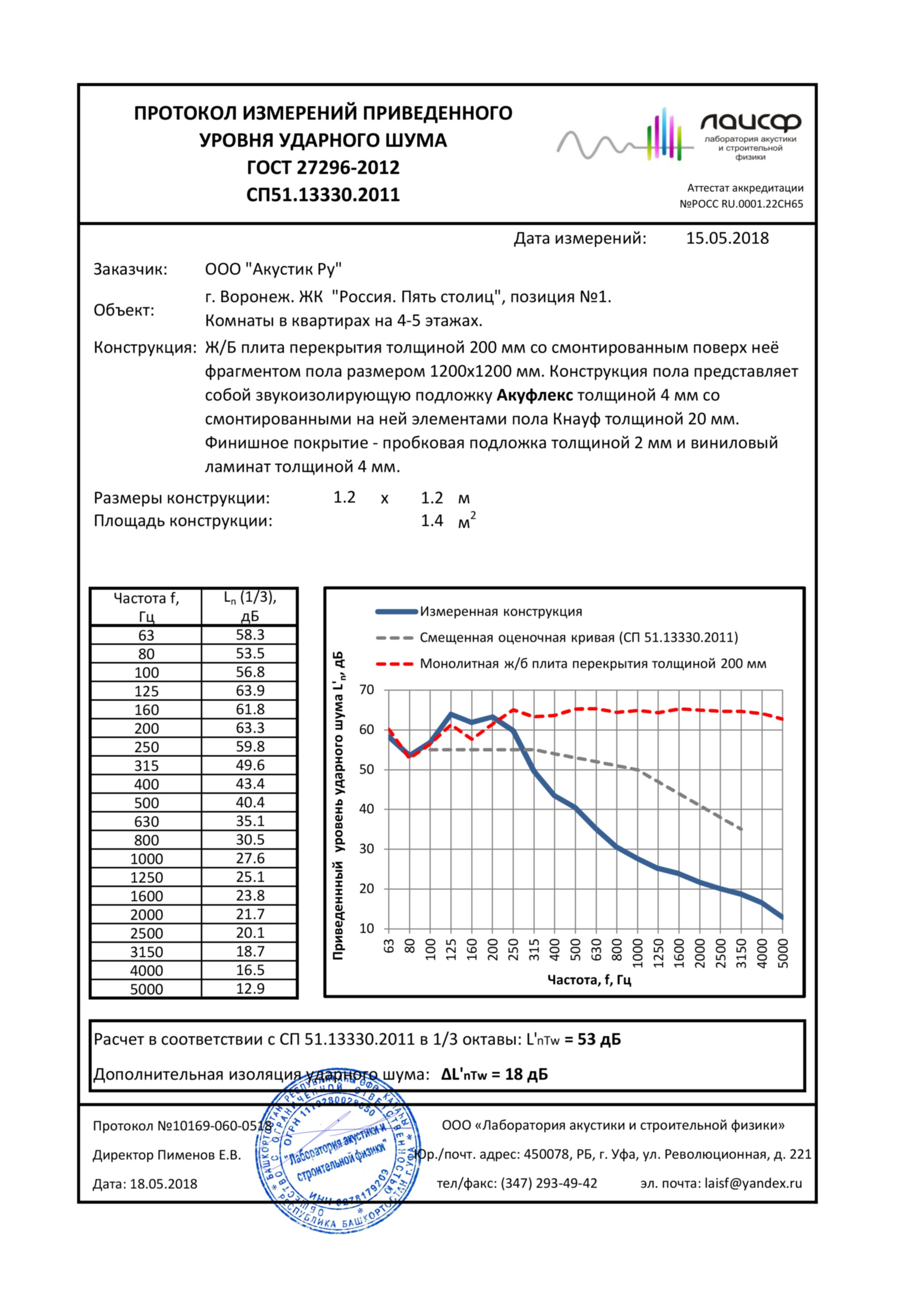

Протокол натурных акустических испытаний
Материал размещен в разделах: Звукоизоляция пола
