ЗИПС-ПОЛ Модуль, сэндвич-панель

Панельная система ЗИПС-ПОЛ Модуль – одно из самых эффективных и технологичных решений в области звукоизоляции железобетонных межэтажных перекрытий. Применяемые материалы и технологии производства позволили получить сэндвич-панель, практически полностью избавляющую от ударного шума и значительно снижающую проникновение звуков бытовой аппаратуры и человеческого голоса. Рабочий диапазон системы – практически весь частотный спектр бытовых шумов, воспринимаемый человеком.

Область применения

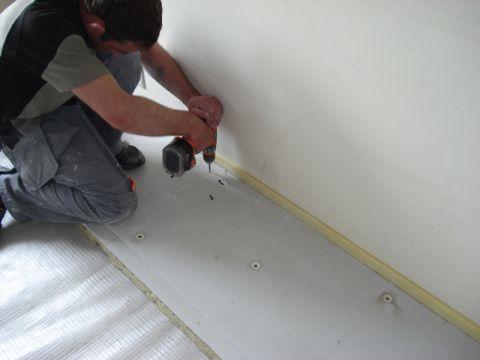

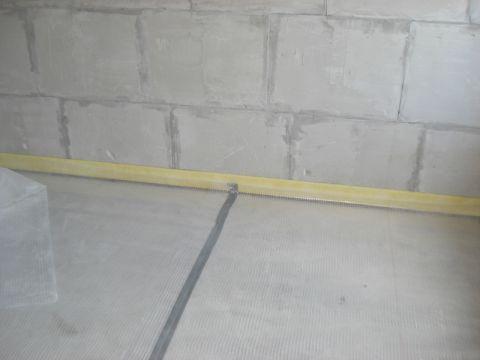

ЗИПС-ПОЛ Модуль используется при выполнении строительных и ремонтных работ в жилых помещениях многоэтажных домов для снижения уровня шумов, проходящих через железобетонные перекрытия. Монтаж системы очень прост и не требует проведения «мокрых» работ. Применение панелей ЗИПС-ПОЛ Модуль даёт хорошие результаты в помещениях со средней интенсивностью шума.

Состав

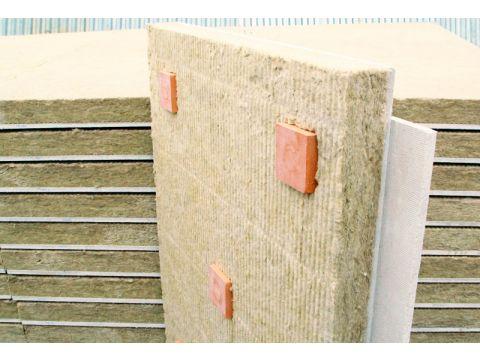

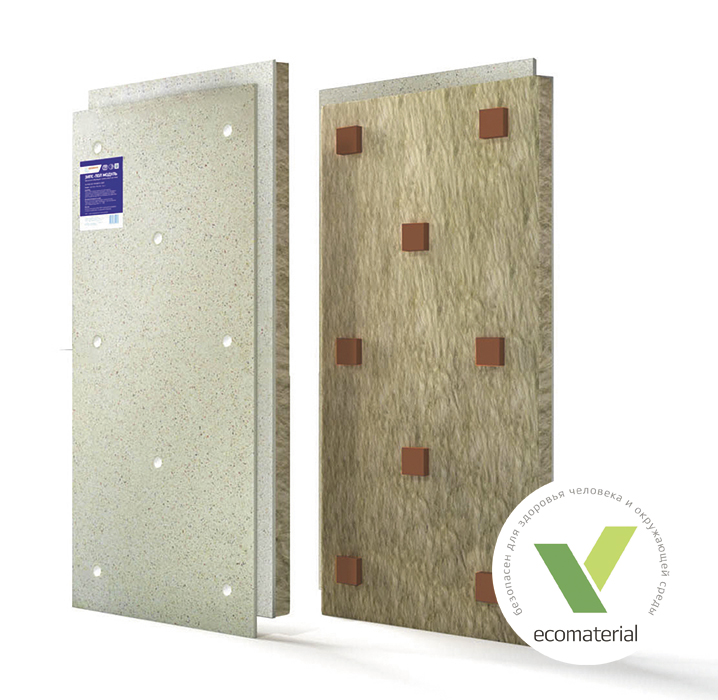

ЗИПС-ПОЛ Модуль состоит из слоя звукопоглощающих плит на базальтовой основе, листов ГВЛ и виброизоляционных опор из вспененного полиуретана, служащих для исключения жесткой связи с основанием. Поверх панелей закрепляются шурупами листы ГВЛ общей толщиной 20 мм и финишный слой фанеры толщиной 18 мм. Толщина панелей с финишным слоем, приклеиваемым на специальную эластичную мастику, составляет 113мм.

Отличительные особенности

• Простота и высокая скорость монтажных работ;
• Не требует проведения «мокрых» работ;
• Фальцевое соединение панелей;
• Высокая эффективность при небольшой толщине;
• Разработка запатентована (патент № 2140498).

Хранение

Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадение на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.

• Брошюра "ЗИПС" PDF, 1.66 Мб
• Каталог материалов по звуко-виброизоляции PDF, 9.30 Мб

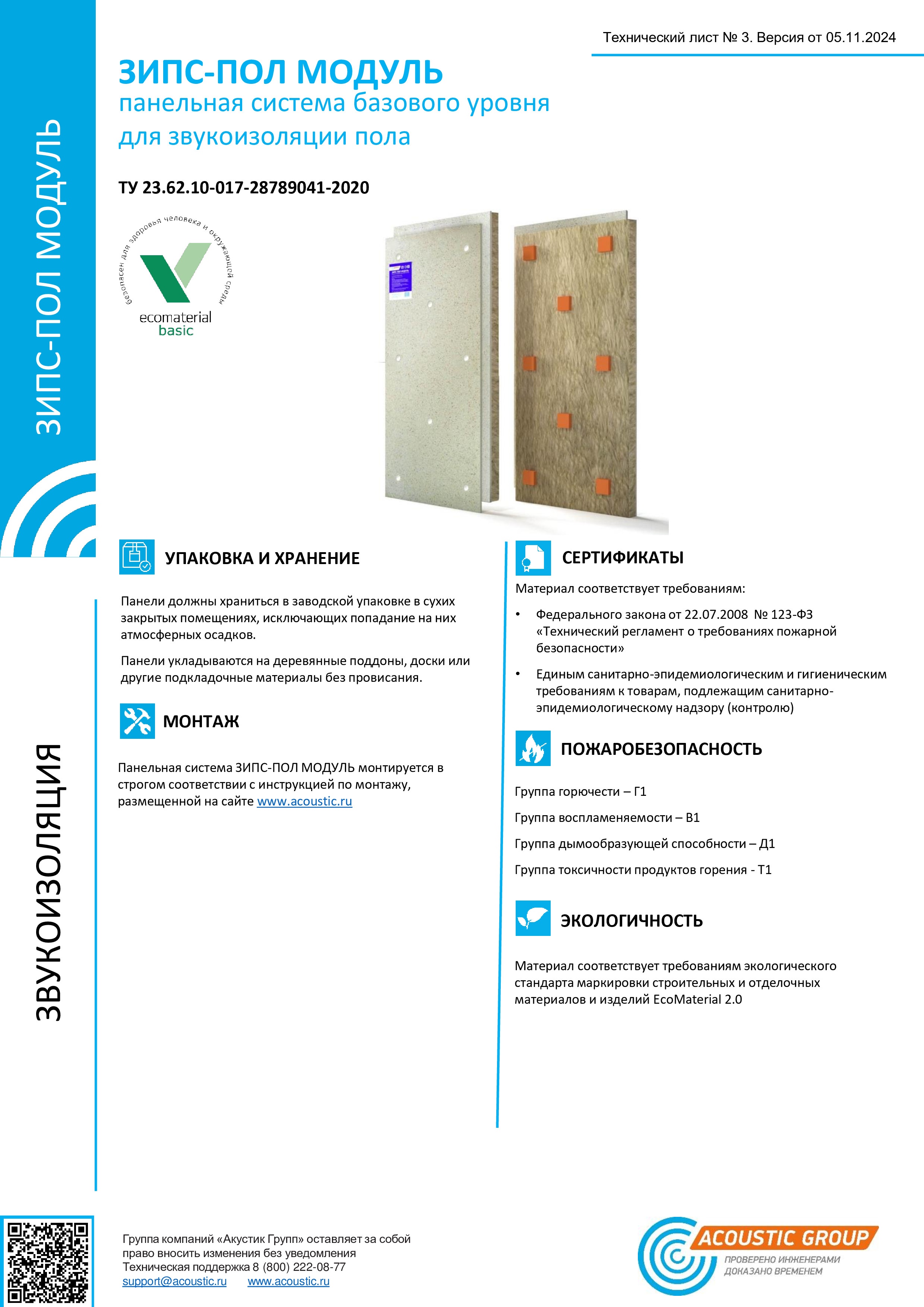

• Технический лист ЗИПС-ПОЛ Модуль PDF, 348 Кб

Физико-технические характеристики
Рабочий размер панелей: 1200 х 600 мм (без площади гребней).
Толщина сэндвич-панелей: 75 мм.
Толщина системы с финишным слоем фанеры: 113 мм.
Вес одной сэндвич-панели ЗИПС-ПОЛ Модуль: 19 кг.
Поверхностная плотность системы сборного ЗИПС-ПОЛА Модуль: 62 кг/м2.

Изоляция ударного и воздушного шума

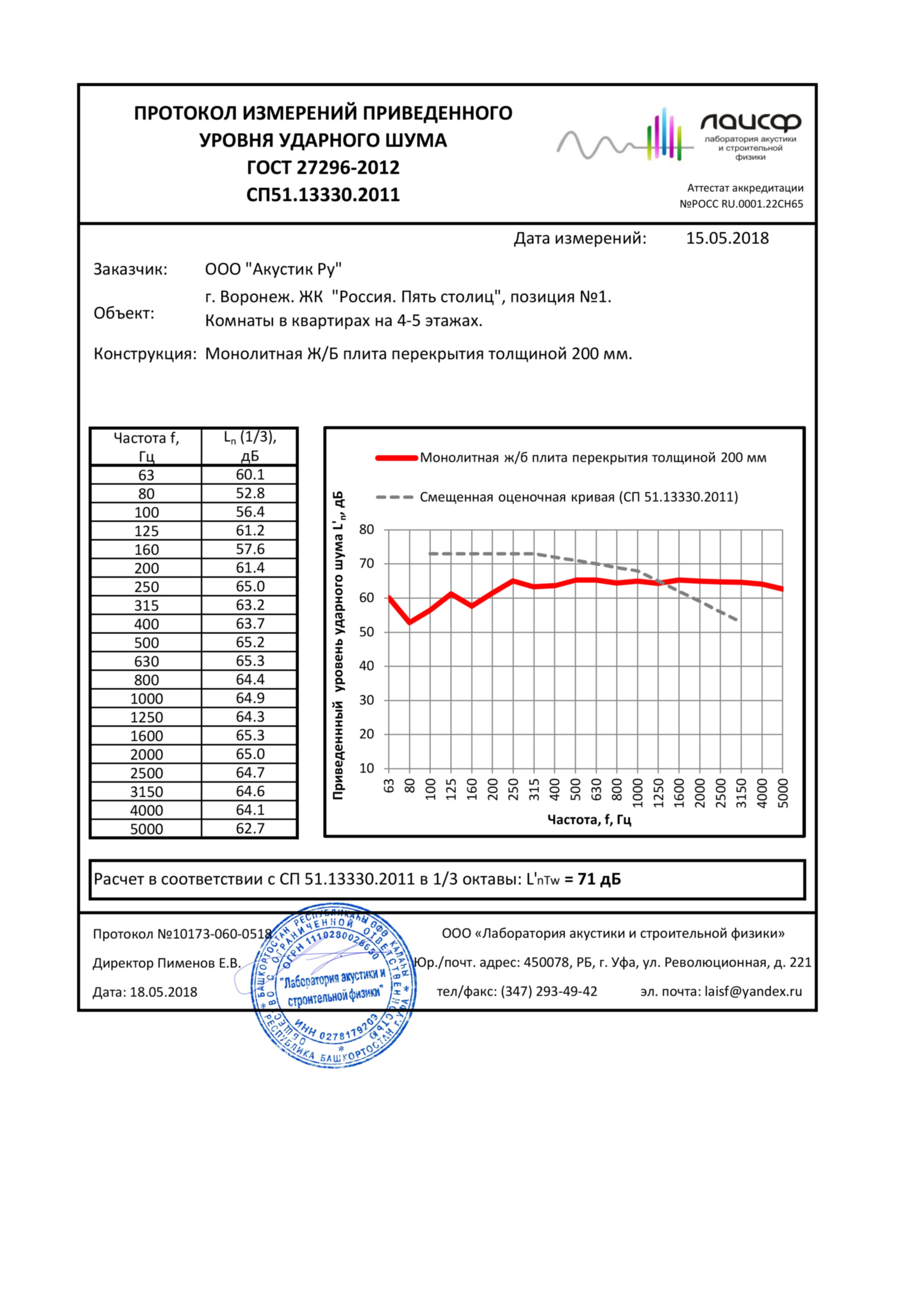

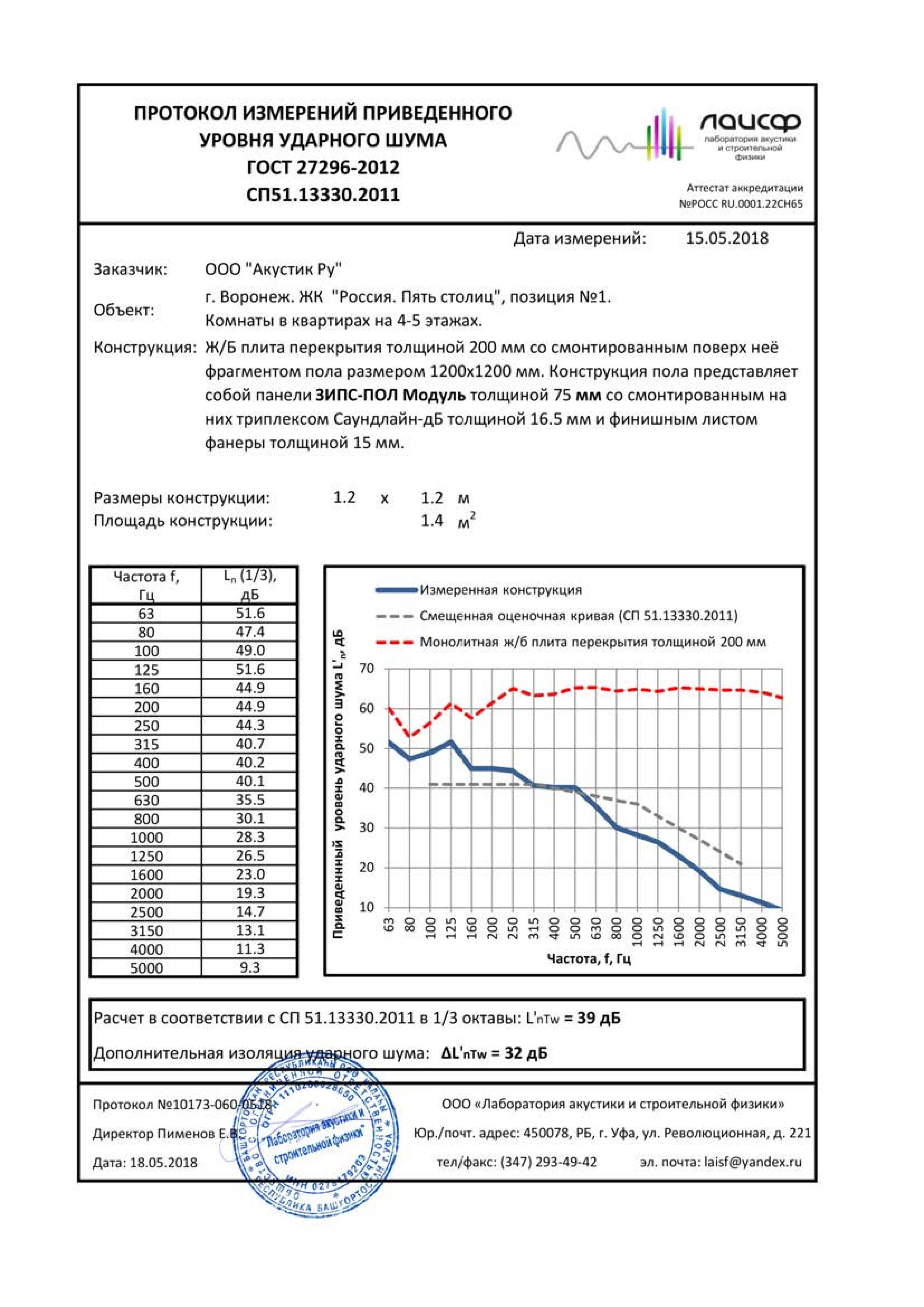

По данным натурных испытаний с учетом косвенных путей передачи звука индекс снижения уровня ударного шума сборной панельной системы ЗИПС-ПОЛ Модуль: ΔLn,w = 32 дБ. По данным натурных испытаний с учетом косвенных путей передачи звука индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-ПОЛ Модуль: ΔRw = 7 – 9 дБ.

Готовые конструкции

Звукоизолирующая панельная система ЗИПС-Пол Модуль (110 мм)

Толщина: 110 мм

ΔRw ≈ 7-9 дБ

ΔLnw ≈ 32 дБ

5267 ₽/м²

Посмотреть все конструкции

Примеры объектов

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

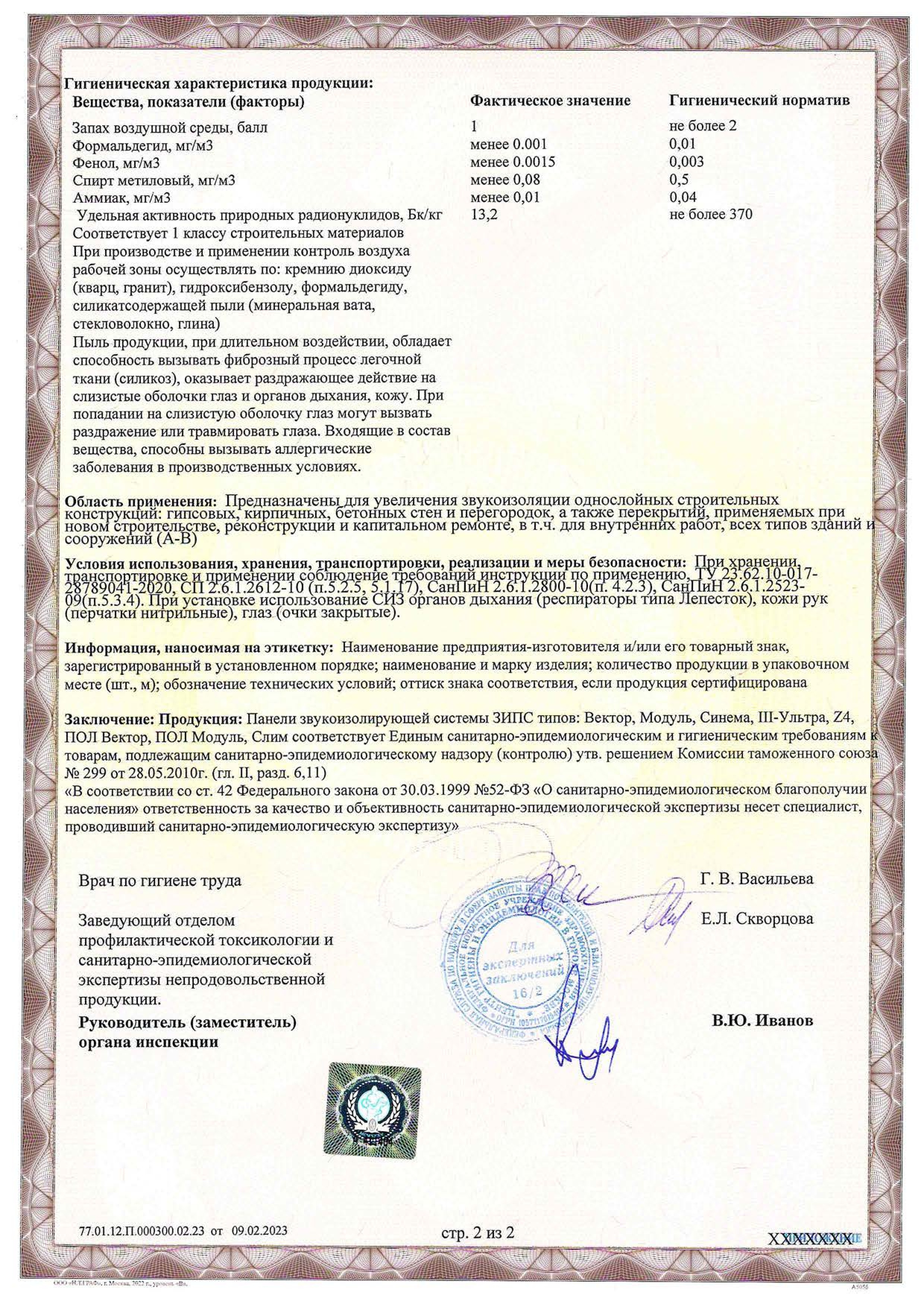

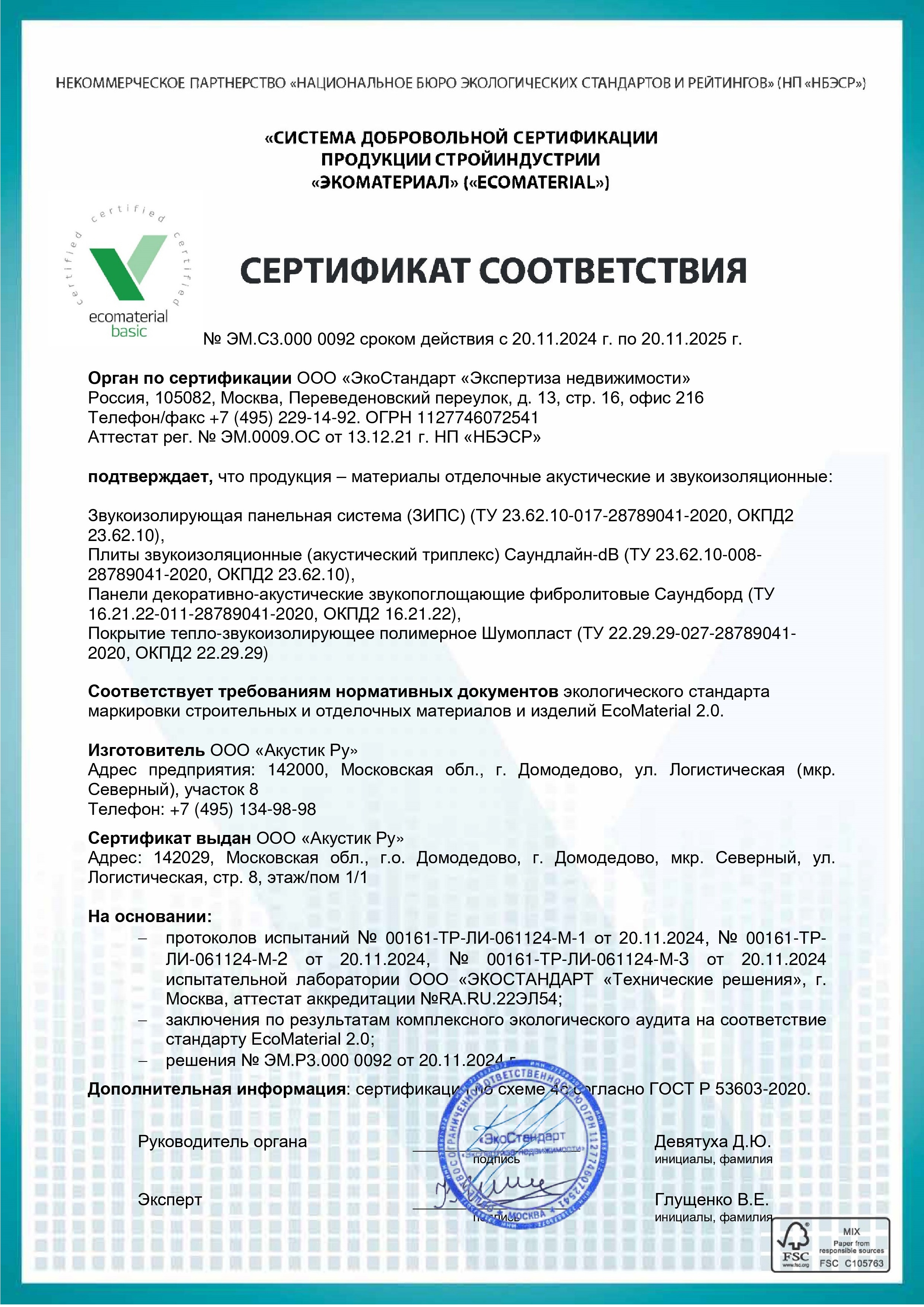

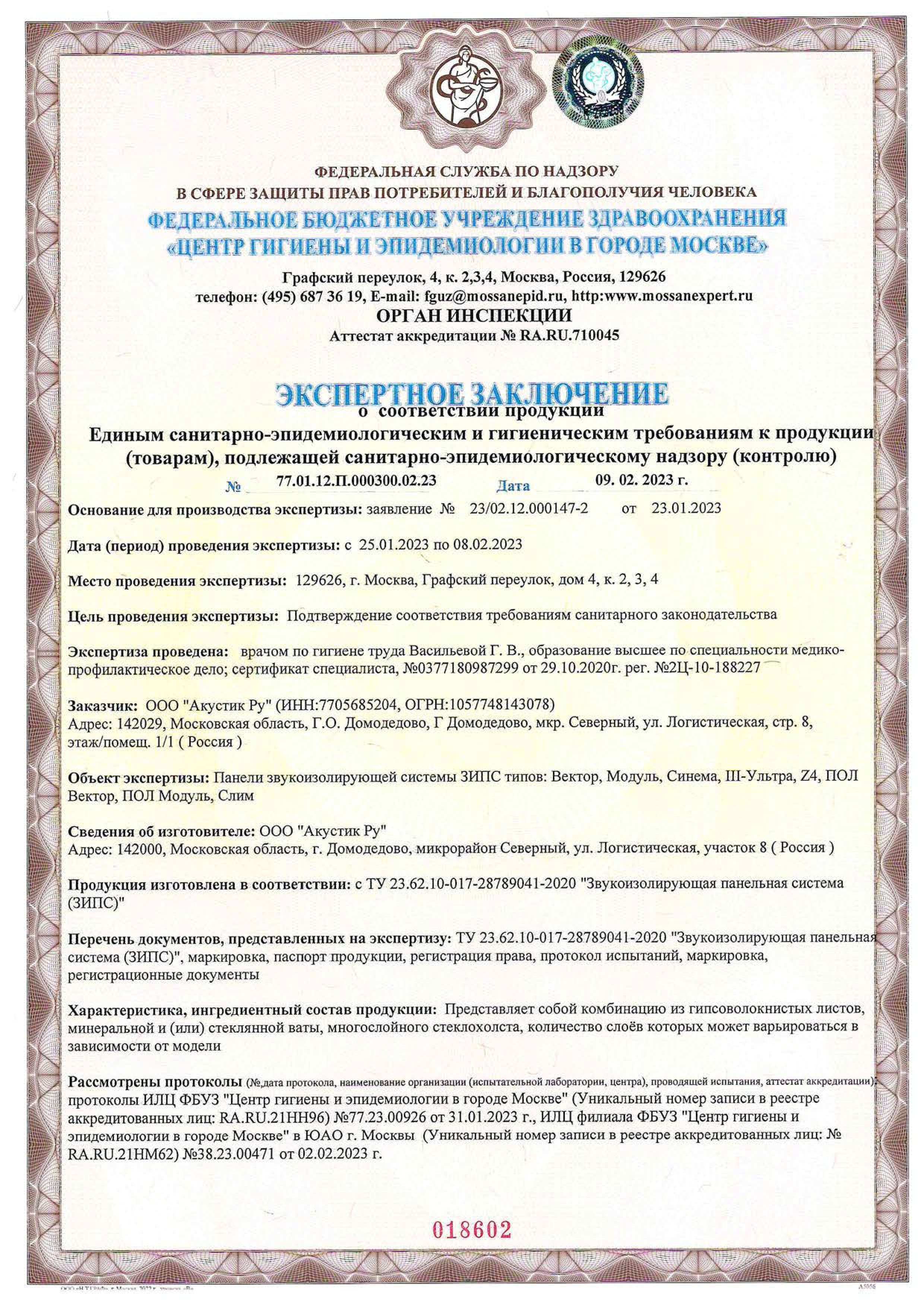

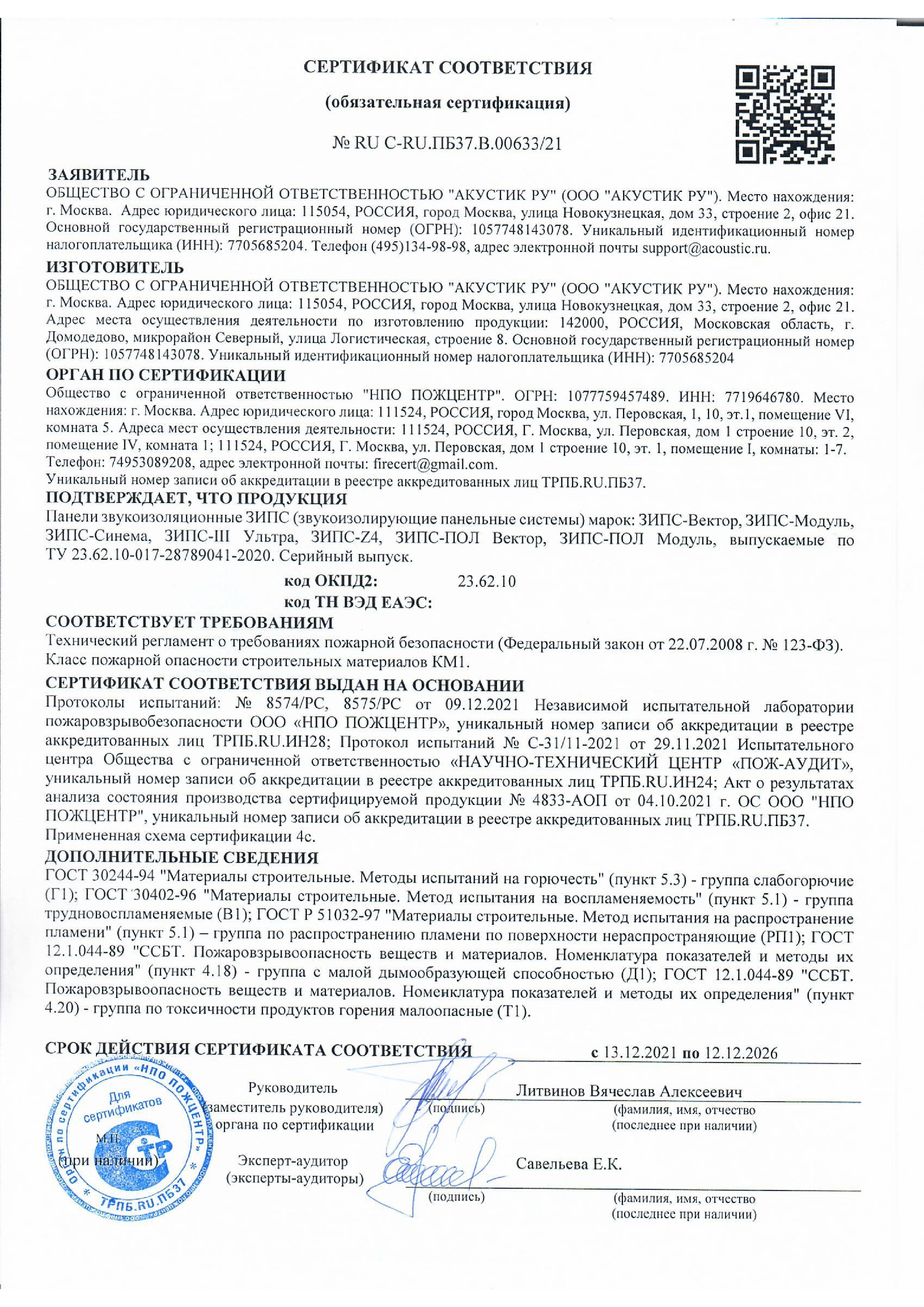

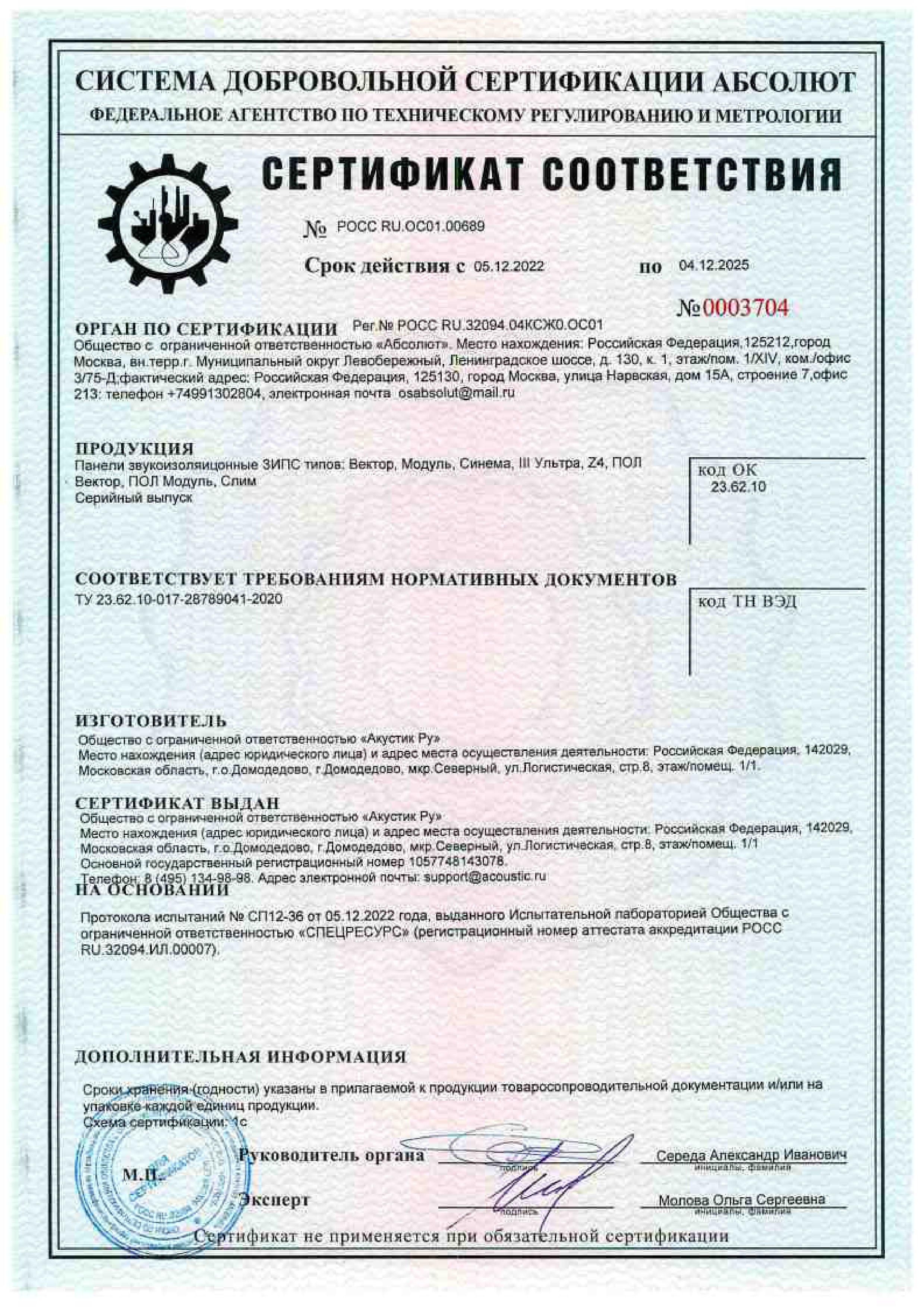

Сертификаты и патенты (Россия)
