ЗИПС-ПОЛ Вектор, сэндвич-панель

Панельная система ЗИПС-ПОЛ Вектор сравнительно тонкая конструкция, предназначенная для звукоизоляции железобетонных перекрытий между этажами зданий с невысоким уровнем интенсивности шумов. Панели эффективно решают задачи по снижению уровня воздушного шума в широком диапазоне частот, а также являются очень эффективной защитой от ударного шума, возникающего от шагов, падения и перемещения предметов.

Область применения

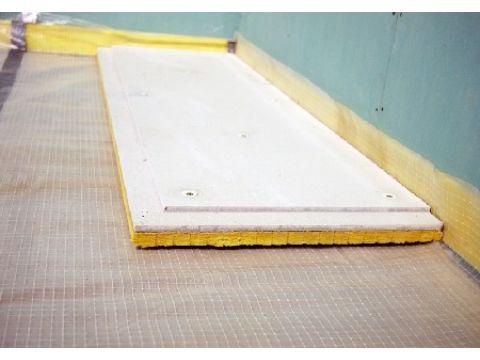

ЗИПС-ПОЛ Вектор применяется для дополнительной звукоизоляции пола при проведении строительно-ремонтных работ, может укладываться непосредственно на железобетонные перекрытия. Для монтажа системы не нужны «мокрые» работы, благодаря чему она часто применяется при ремонте жилых помещений.

Состав

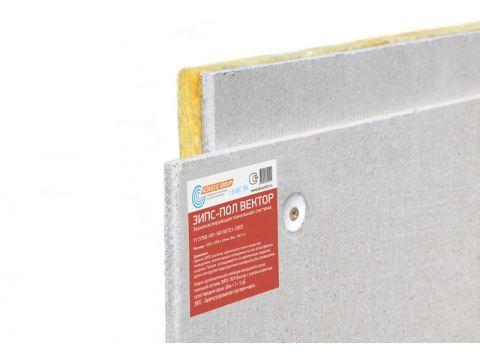

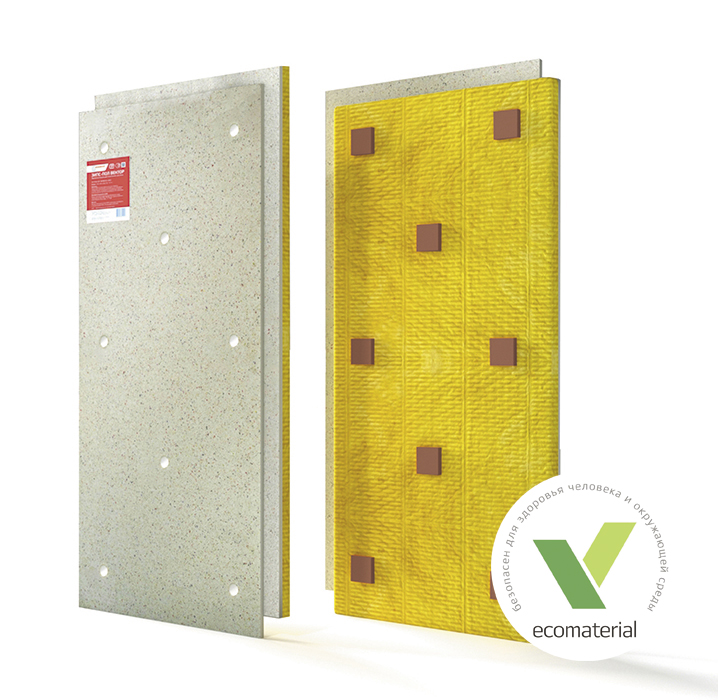

ЗИПС-ПОЛ Вектор представляет собой двухслойную панель, состоящую из слоя штапельного стекловолокна, листов ГВЛ и виброизоляционных опор из вспененного полиуретана Sylomer, служащих для исключения жесткой связи с перекрытием. Поверх панелей закрепляются шурупами листы ГВЛ Саундлайн-dB и финишный слой фанеры толщиной 18 мм, прикручиваемый на специальную эластичную мастику. Собственная толщина панелей составляет 50 мм.

Отличительные особенности

• Простота и высокая скорость монтажа;
• Не требует проведения «мокрых» работ;

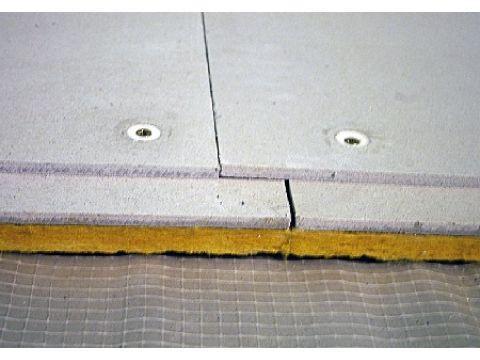

• Фальцевое соединение панелей;
• Высокая эффективность при небольшой толщине;
• Разработка запатентована (патент РФ № 2140498).

Хранение

Панели ЗИПС-Пол должны храниться в сухих закрытых помещениях, исключающих попадение на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.

Самая низкая цена ЗИПС-ПОЛ Вектор – только у представителей и партнёров компании «Акустик Групп».

• Брошюра "ЗИПС" PDF, 1.66 Мб
• Каталог материалов по звуко-виброизоляции PDF, 9.30 Мб

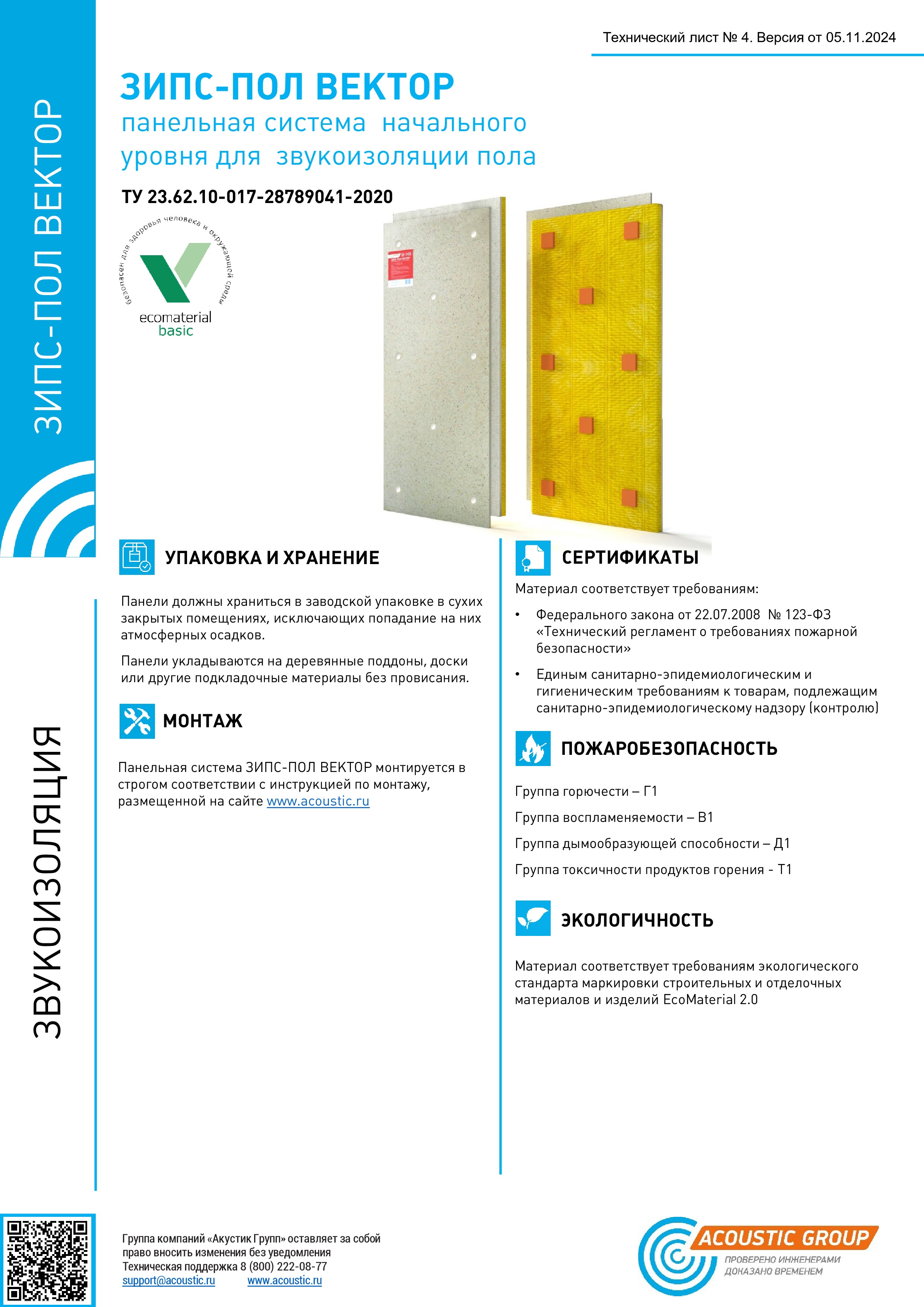

• Технический лист ЗИПС-ПОЛ Вектор PDF, 348 Кб

Физико-технические характеристики
Рабочий размер панелей:1200 х 600 мм (без площади гребней).
Толщина сэндвич-панелей: 50 мм
Толщина системы с финишным слоем фанеры: 85 мм
Вес одной сэндвич-панели ЗИПС-ПОЛ Вектор: 19,5 кг
Поверхностная плотность системы сборного ЗИПС-ПОЛА Вектор: 61,5 кг/м2

Изоляция ударного и воздушного шума

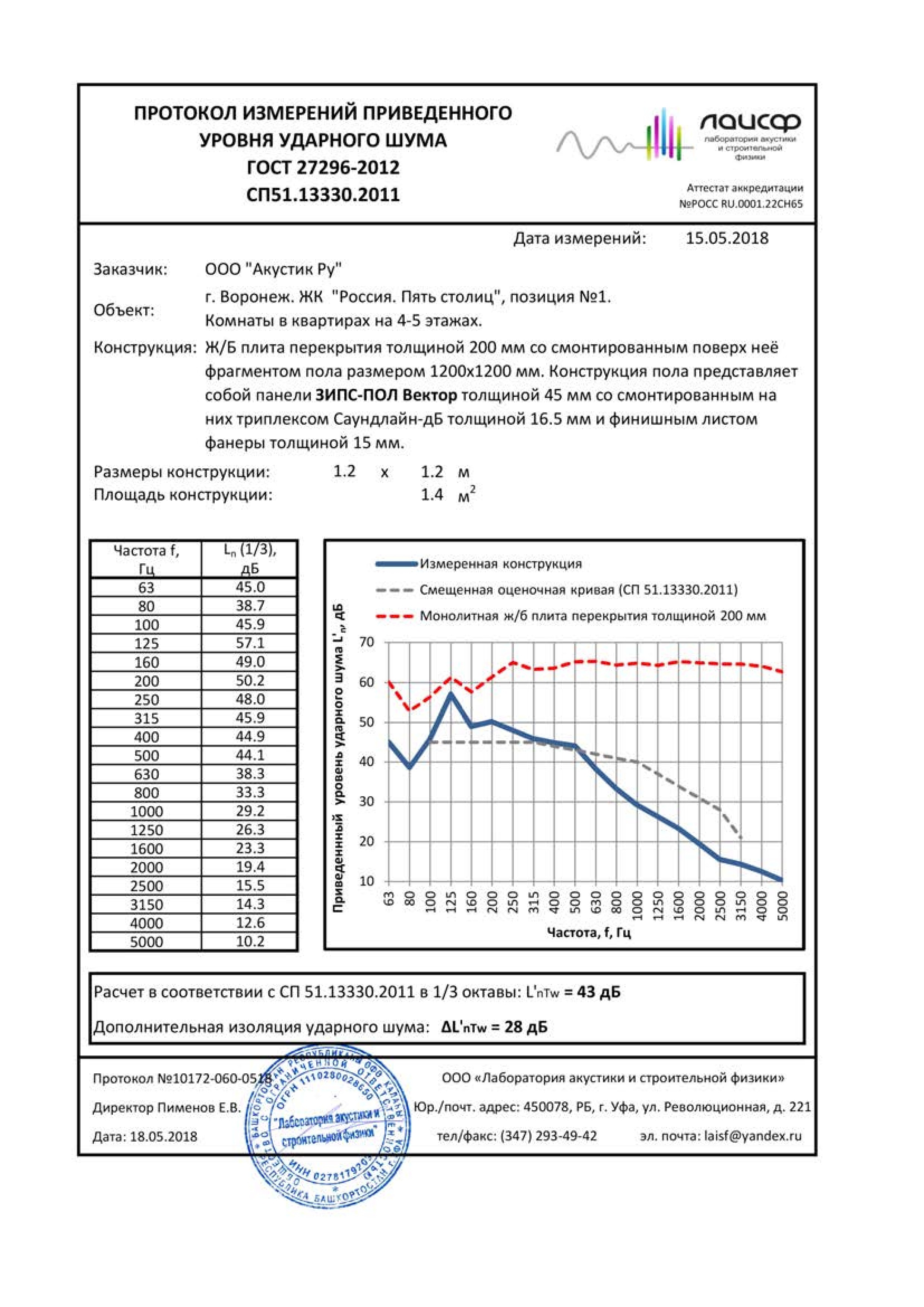

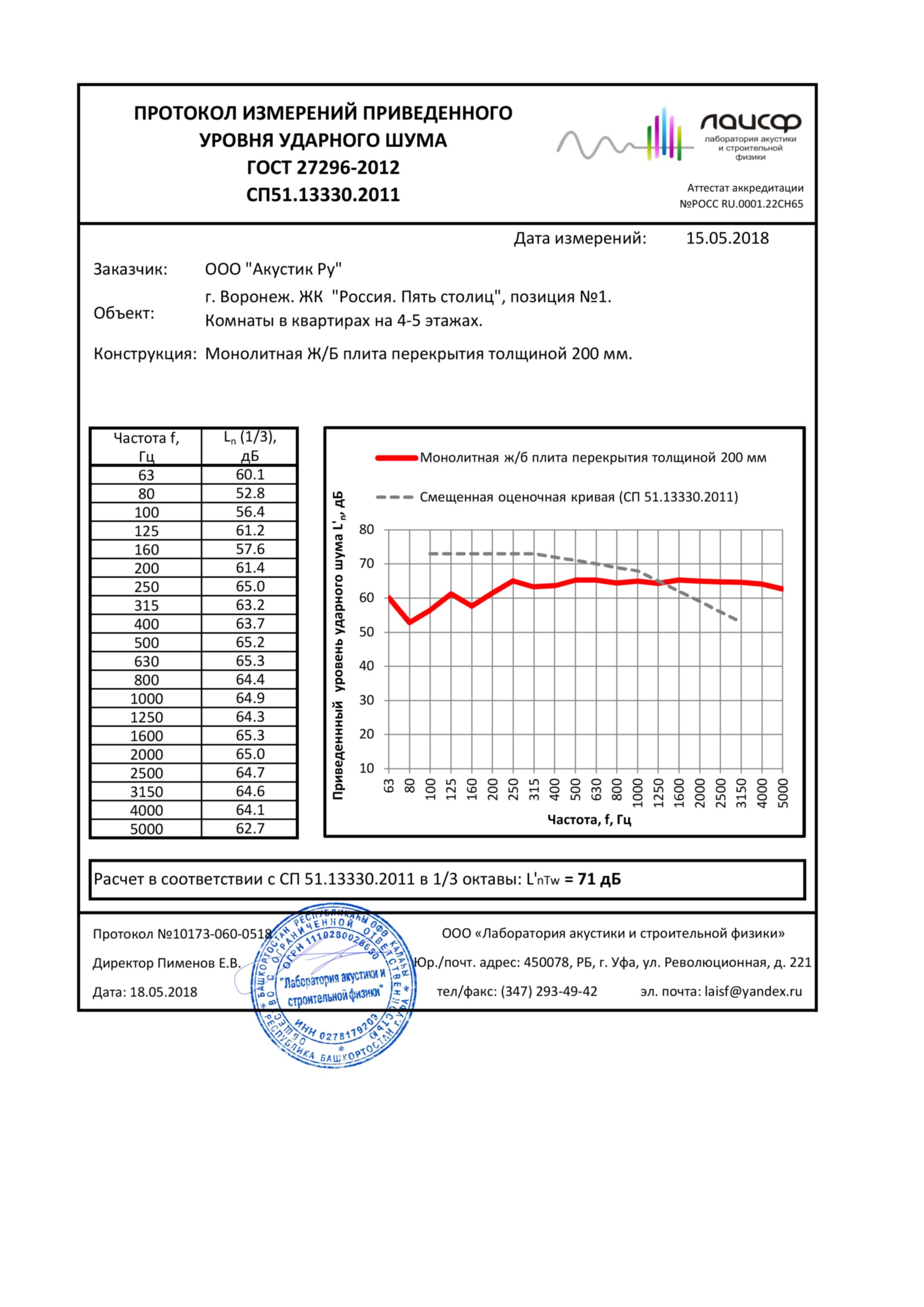

По данным натурных испытаний с учетом косвенных путей передачи звука индекс снижения уровня ударного шума сборной панельной системы ЗИПС-ПОЛ Вектор: ΔLn,w = 28 дБ.
По данным натурных испытаний с учетом косвенных путей передачи звука индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-ПОЛ Вектор: ΔRw = 6 – 8 дБ.

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

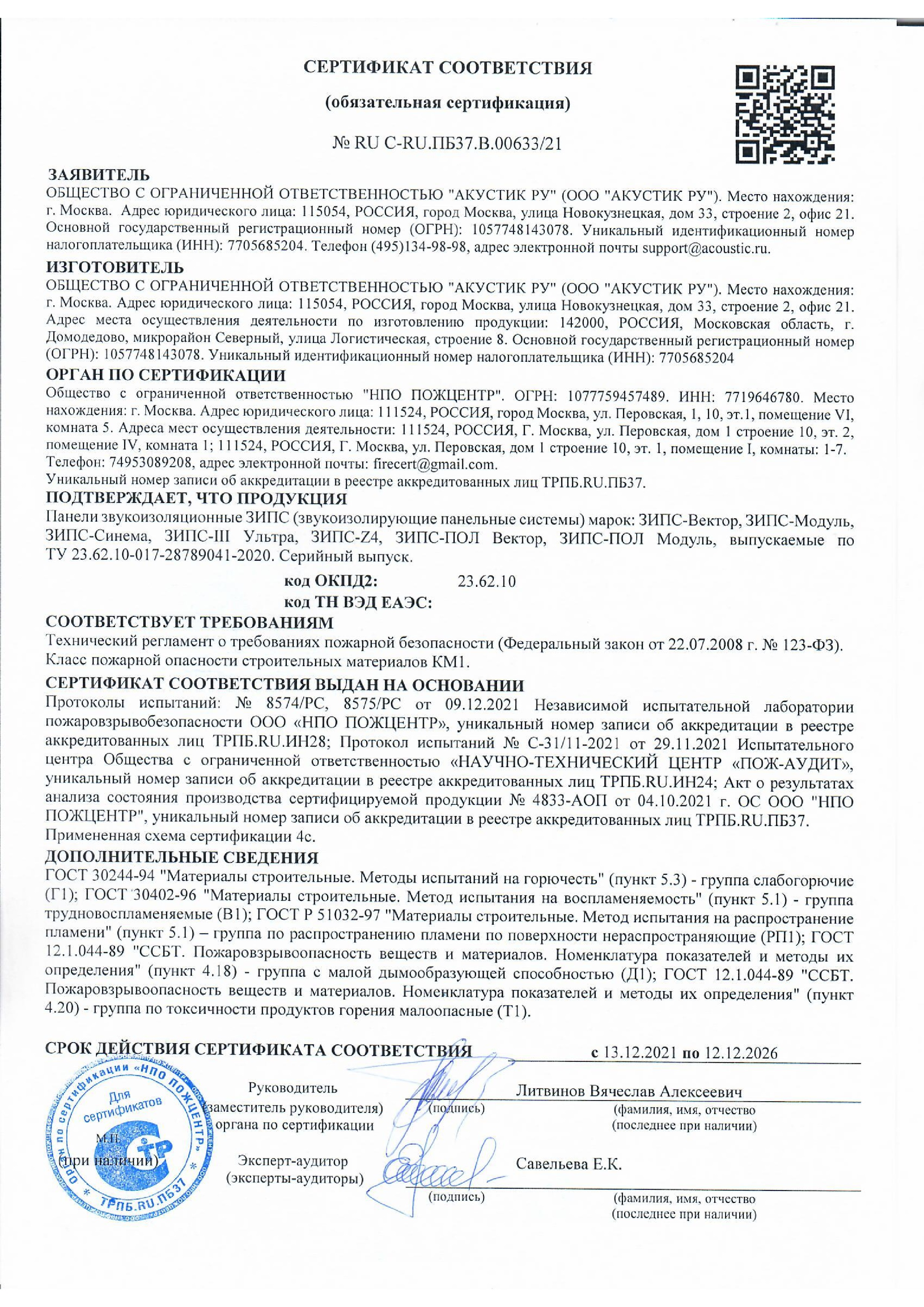

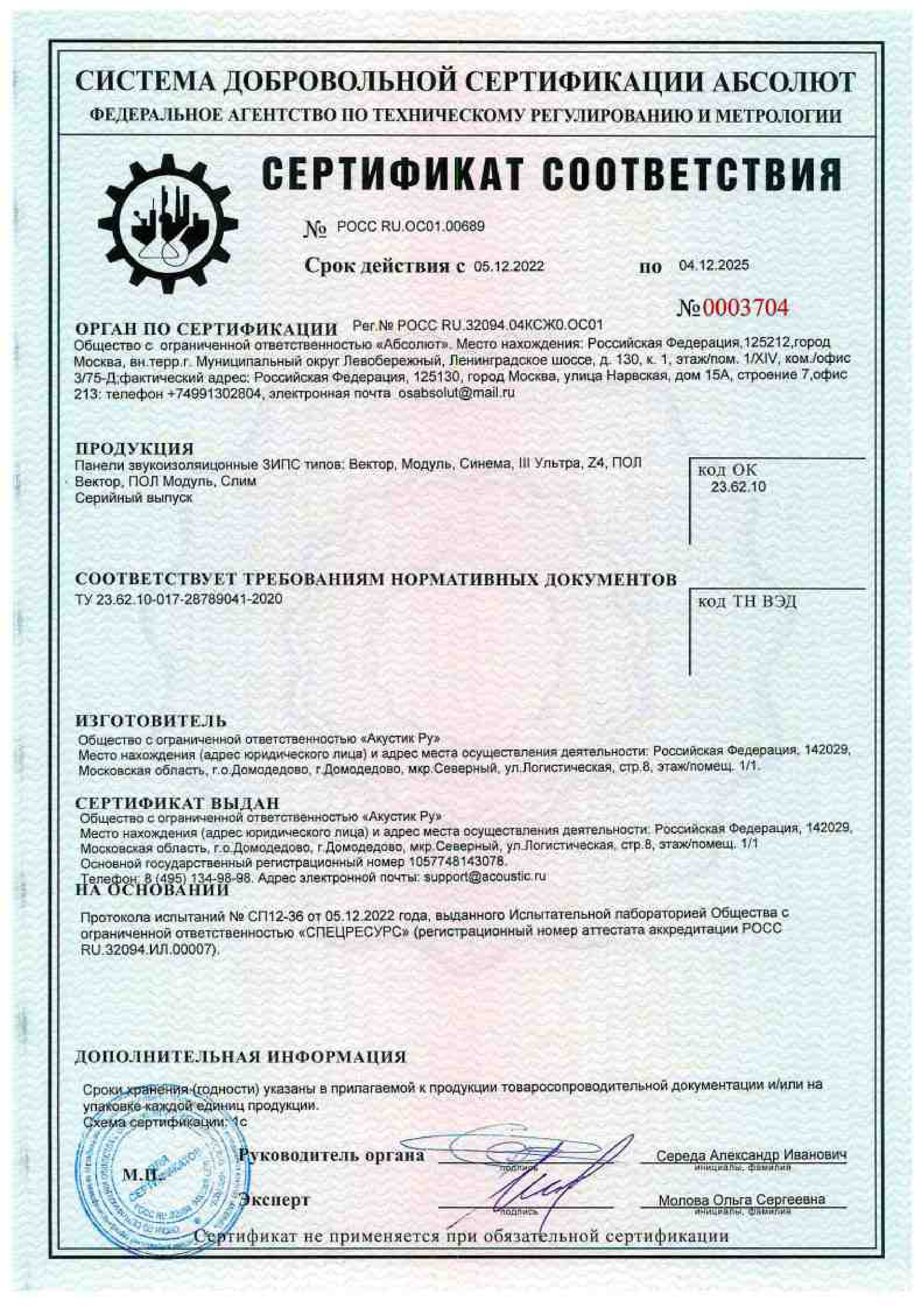

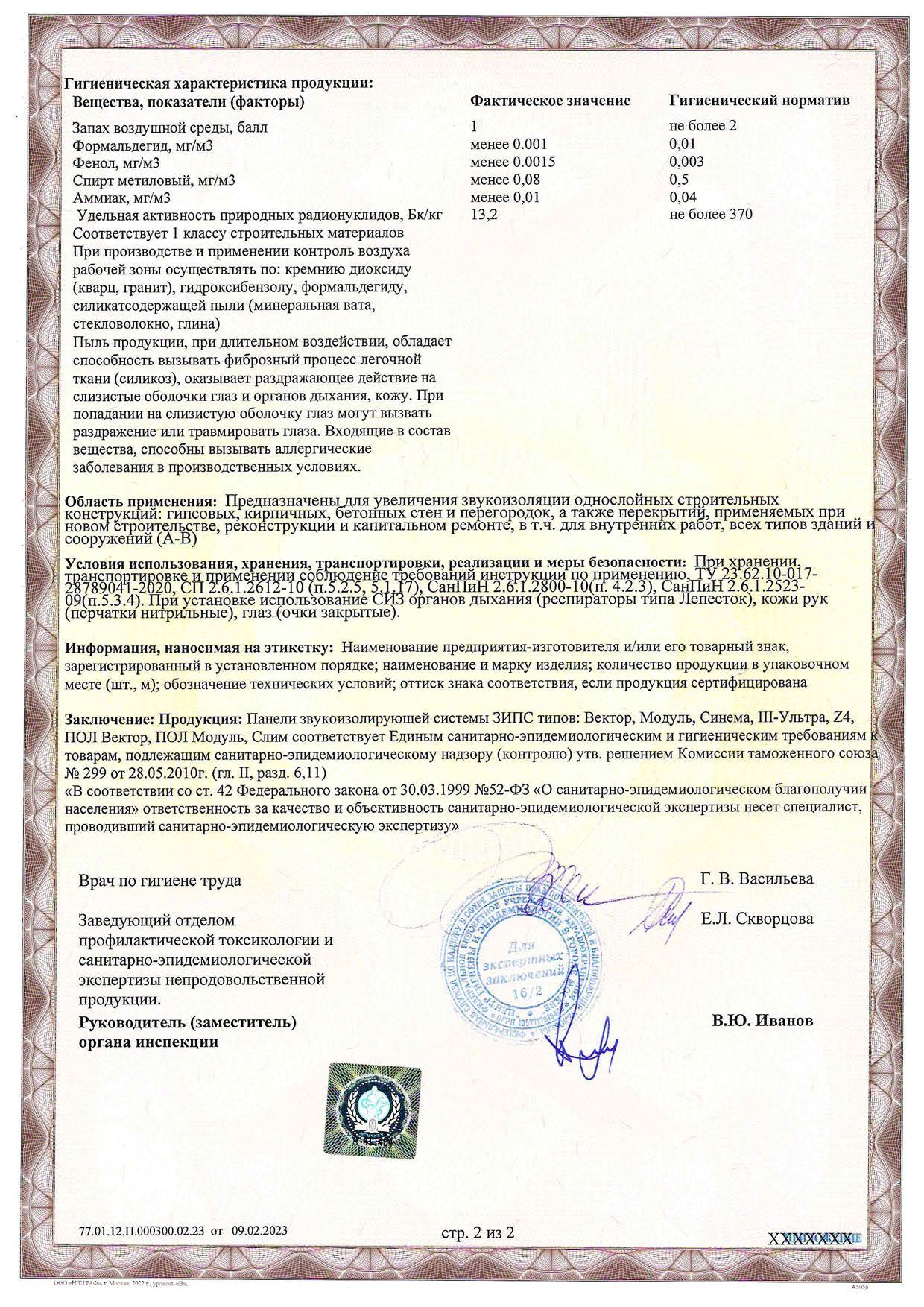

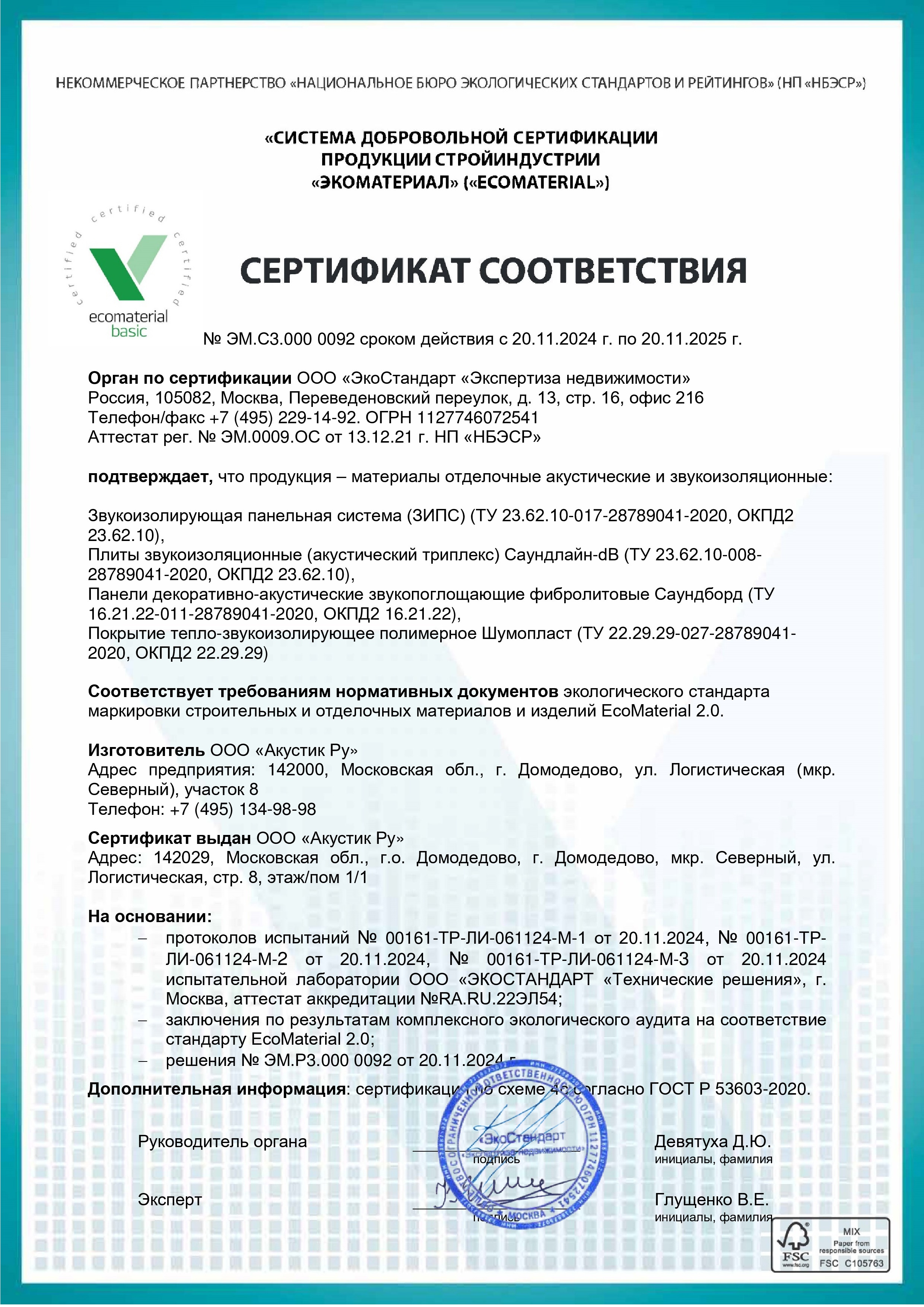

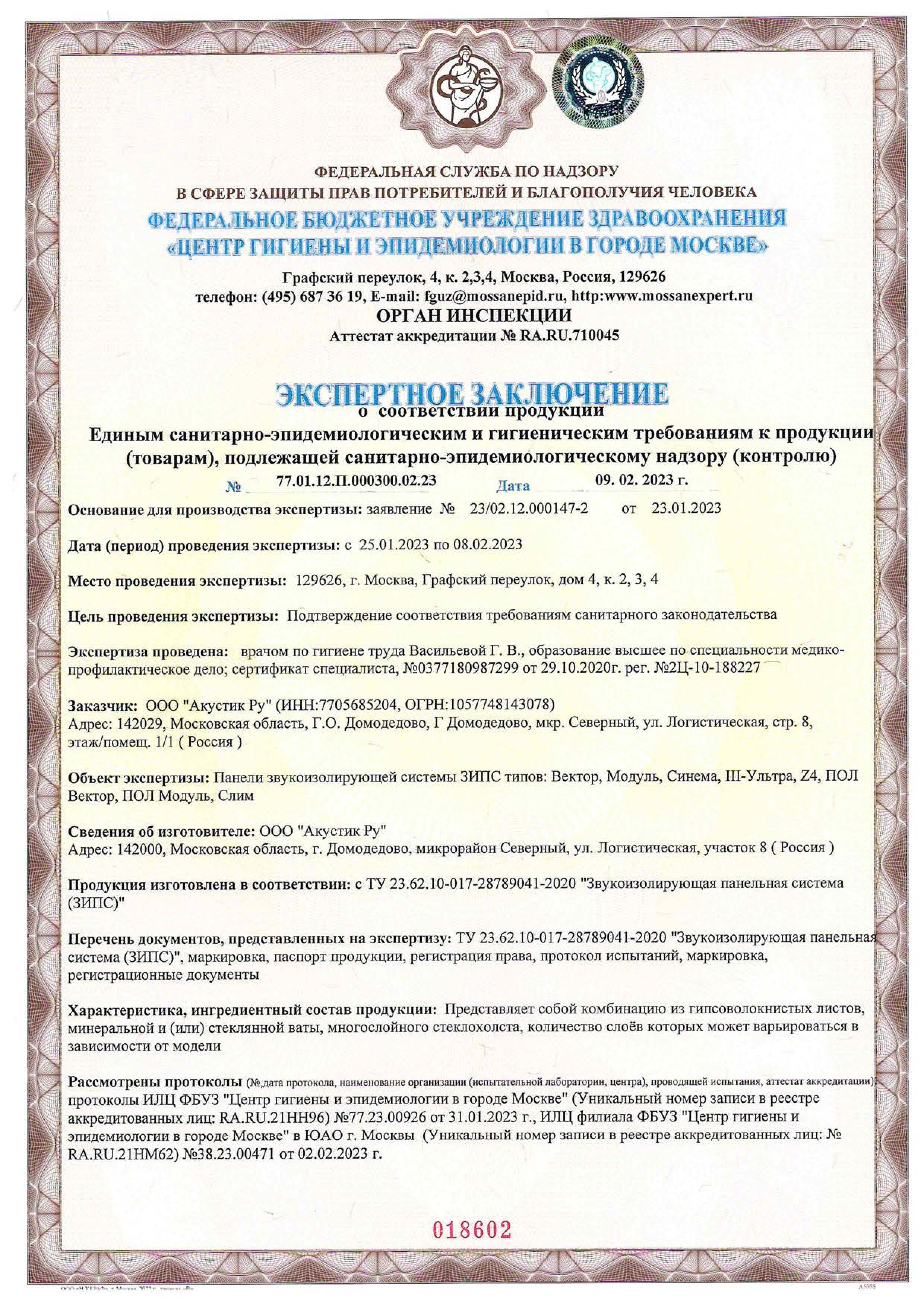

Сертификаты и патенты (Россия)
