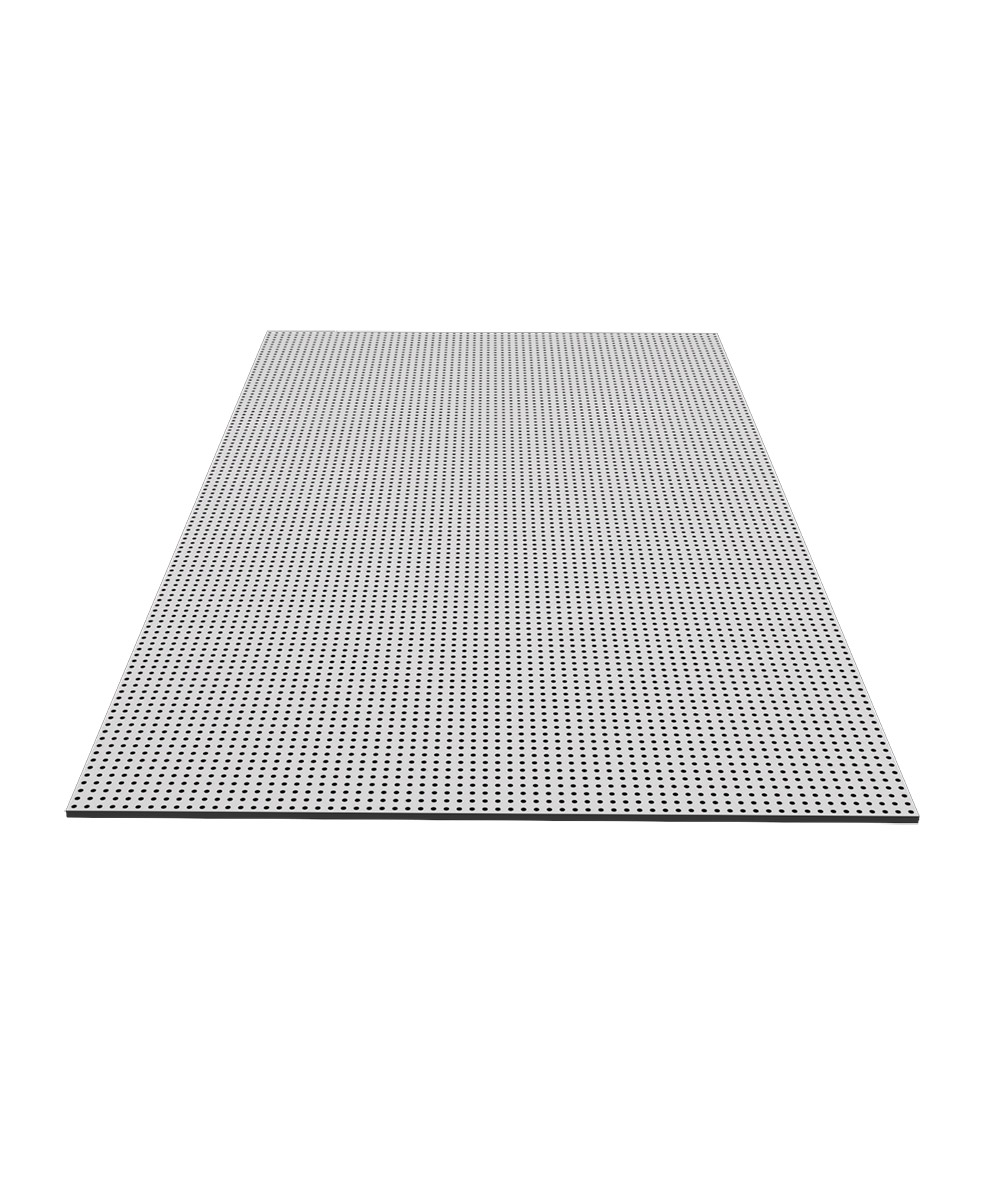

САУНДЛАЙН-АКУСТИКА Пойнт 4ПК

Плиты ППГЗ, перфорация «Пойнт». Смонтированные на каркасе, являются эффективными звукопоглощающими конструкциями резонансного типа. Существенное значение для величины низкочастотного звукопоглощения имеет величина относа плит от жесткой поверхности. Увеличение звукопоглощающих свойств в более широком частотном диапазоне обеспечивается дополнительным размещением плит типа Шуманет во внутреннем пространстве между жесткой поверхностью и облицовкой.

САУНДЛАЙН-АКУСТИКА 8/18 Пойнт 4ПК
1998х1188х12,5 мм*
3080.00** рублей/шт.
* Фактические размеры плит меньше на 3,5мм.
** Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.
⇓ Cкачать BIM модели
Обзор

Область применения

  • офисные и административные здания
  • гостиницы, холлы, переговорные, рестораны
  • школы и детские сады, аудитории, кабинеты
  • медицинские учреждения и больницы и прочие помещения с особыми требованиями к акустике.

Состав

ГКЛ, трудногорючий звукопроницаемый стеклохолст черного цвета, клей на водной основе.
Коэффициент перфорации - 15,5%

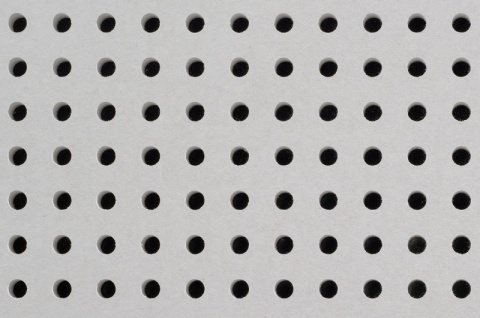

Перфорация «Пойнт» выпускается как в сплошном, так и в блочном варианте исполнения.

Отличительные особенности:

  • Бесшовный дизайн
  • Повышенное звукопоглощение при монтаже с относом и заполнением акустической минватой
  • Экологичный материал, стабилизирует влажность в помещении
  • Удобный монтаж, простой ремонт
  • Покраска в любой цвет после монтажа

Смотреть все брошюры по акустическим отделочным материалам

Характеристики

Сплошная перфорация

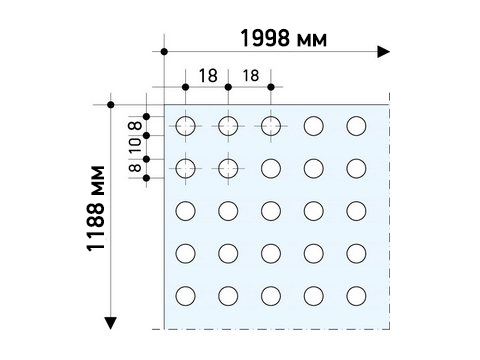

Дизайн плитТип перфорацииКоэффициент перфорацииРабочие* размеры плитШаг несущего профиля, ммТип кромки
ширина, мм длина, мм 4 ПК 2ФК / 2ПК*** 4ФК***
Поинт сплошная круглая перфорация 8/18 КР 15,5 1188 1998** 333
* Фактические размеры плиты САУНДЛАЙН-Акустика 4ПК меньше на 3,5мм.
** По согласованию потребителя с изготовителем допускается выпуск плит больших длин, но не более 2800мм, кратно шагу перфорации.
*** Панели с данным типом кромок производятся под заказ.

Блочная перфорация

Дизайн плитТип перфорацииПерфорция на каждый блок, отв.Край плиты
без перфорации, мм
Коэффициент перфорацииРабочие* размеры плитШаг несущего профиля, ммТип кромки 4ПК
поперек плиты вдоль плиты поперек плиты вдоль плиты ширина, мм длина, мм
Поинт блочная круглая перфорация 8/18 КР 64 30 41 41 12,9 1224 2448 312,5
  •
* Фактические размеры плит меньше на 3,5мм

Акустические характеристики


Поинт блочная, островная перфорация 8/18КР

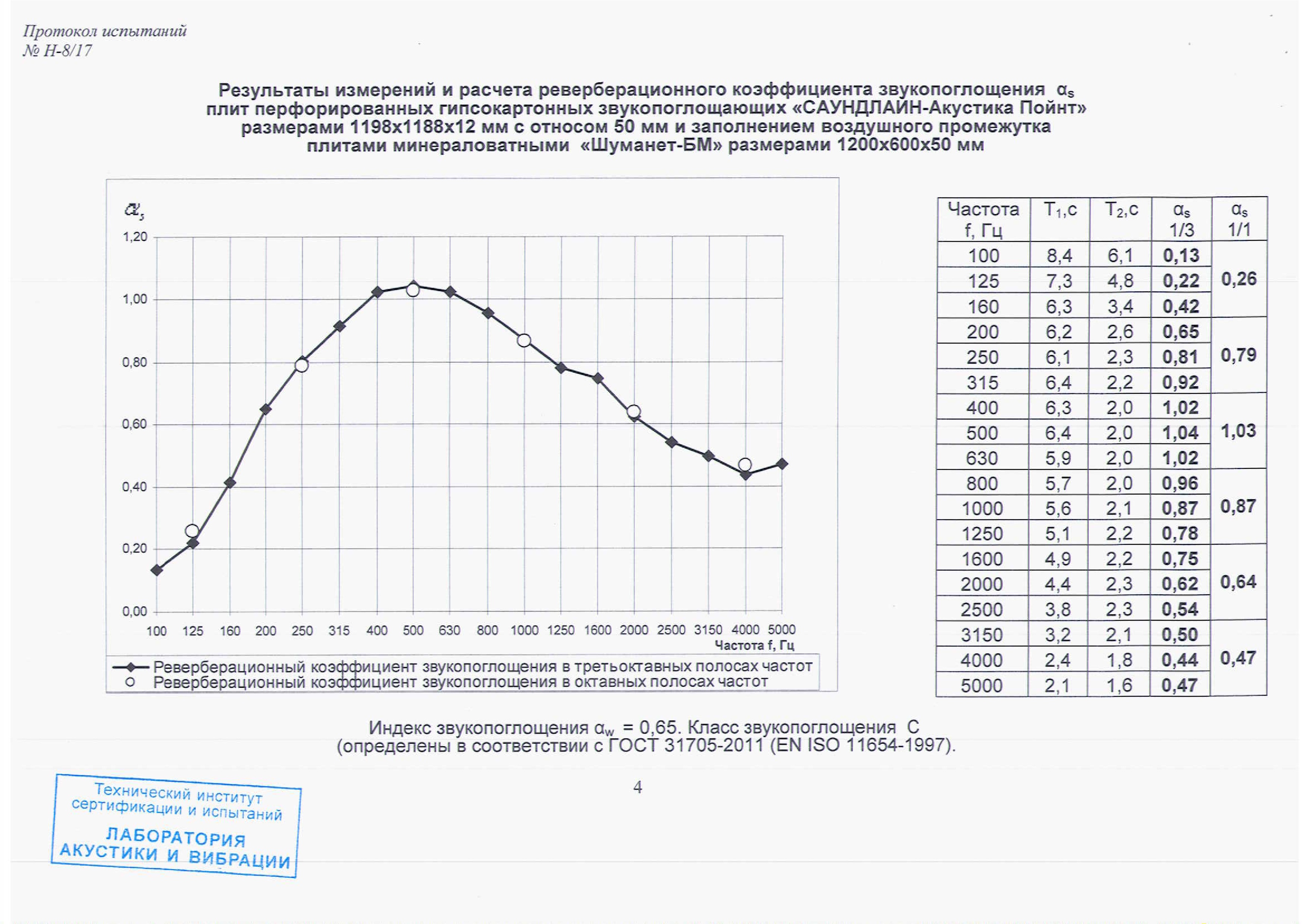

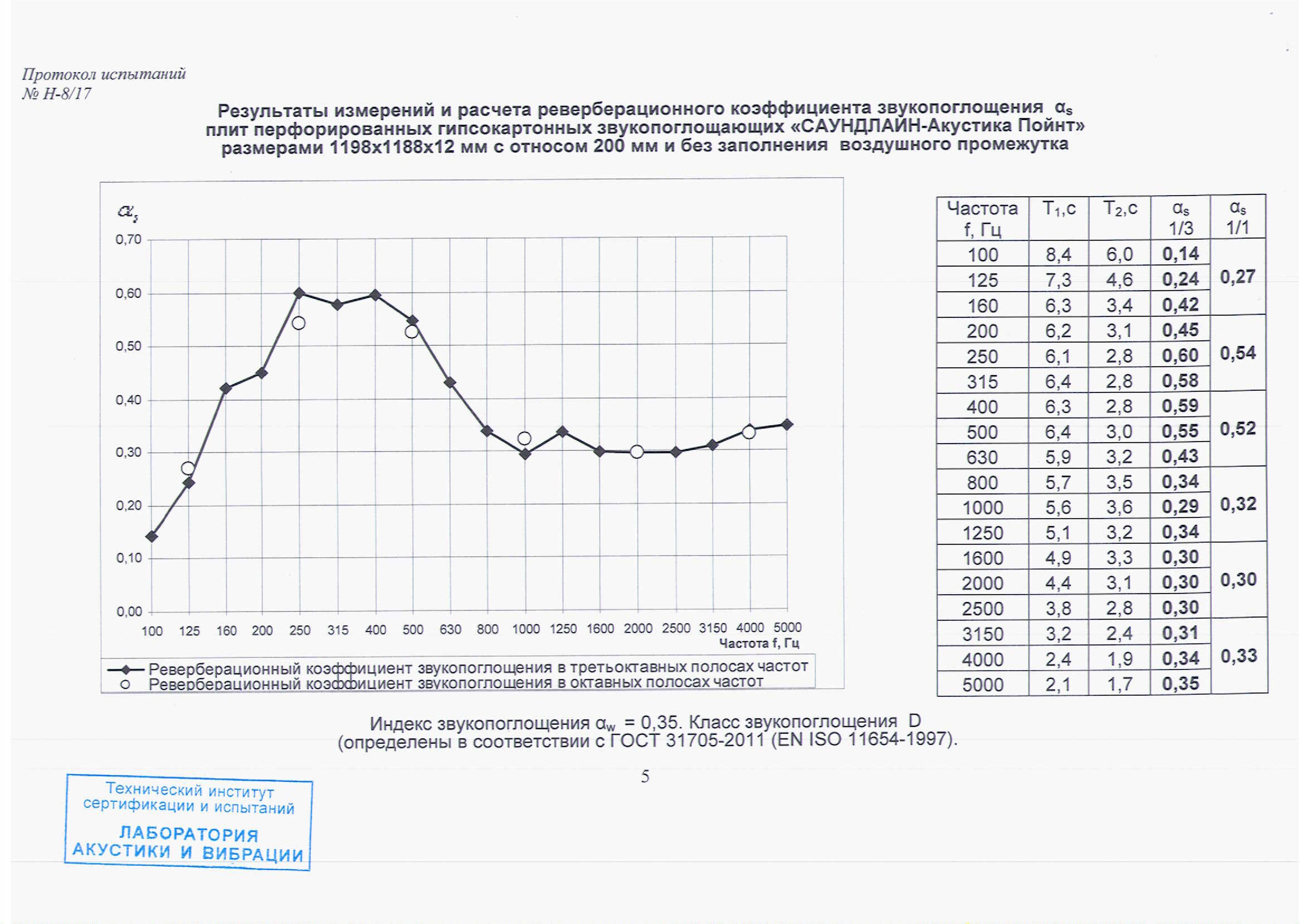

Поинт, сплошная круглая перфорация 8/18КР





Монтаж

Порядок монтажа

1. Стыковка плит
2. Проверка правильности рисунка
3. Крепление плит саморезами к каркасу из профилей
4. Шпатлевание мест установки шурупов и заделка шва
5. Зачистка швов, грунтовка и покраска





Узнайте больше:

Обратите внимание! Для каждого типа кромки предназначена соответствующая Инстукция по монтажу.

Смотреть все брошюры по звукоизоляции

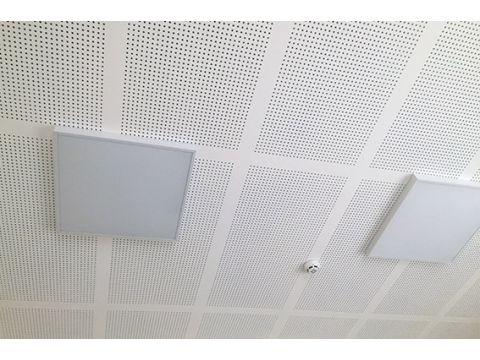

Применение
Видео
Видео-инструкция по монтажу САУНДЛАЙН-АКУСТИКА

Представляем видеоинструкцию по монтажу крупноформатных гипсокартонных листов САУНДЛАЙН-АКУСТИКА.

Смотреть видео
Саундлайн-Акустика

Представляем видеоролик о крупноформатных перфорированных гипсокартонных листах, обладающих звукопоглощающими свойствами резонансного типа. Плиты Саундлайн-Акустика являются листовым материалом для обшивки стен и потолков, однако могут использоваться также в виде плит размером 600х600 мм в системе подвесных потолков.

Смотреть видео
Сертификаты

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

Сертификаты и патенты (Россия)

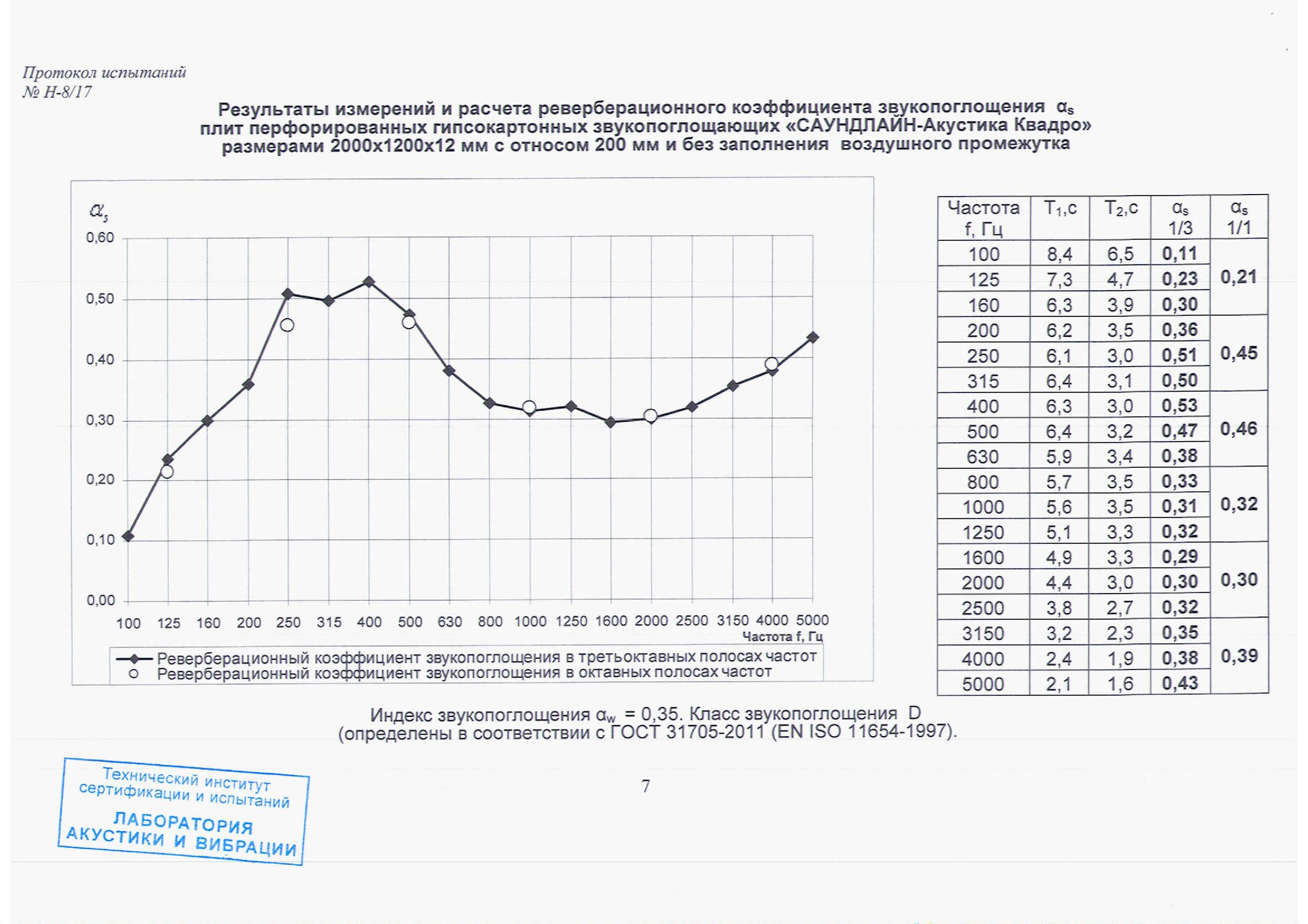

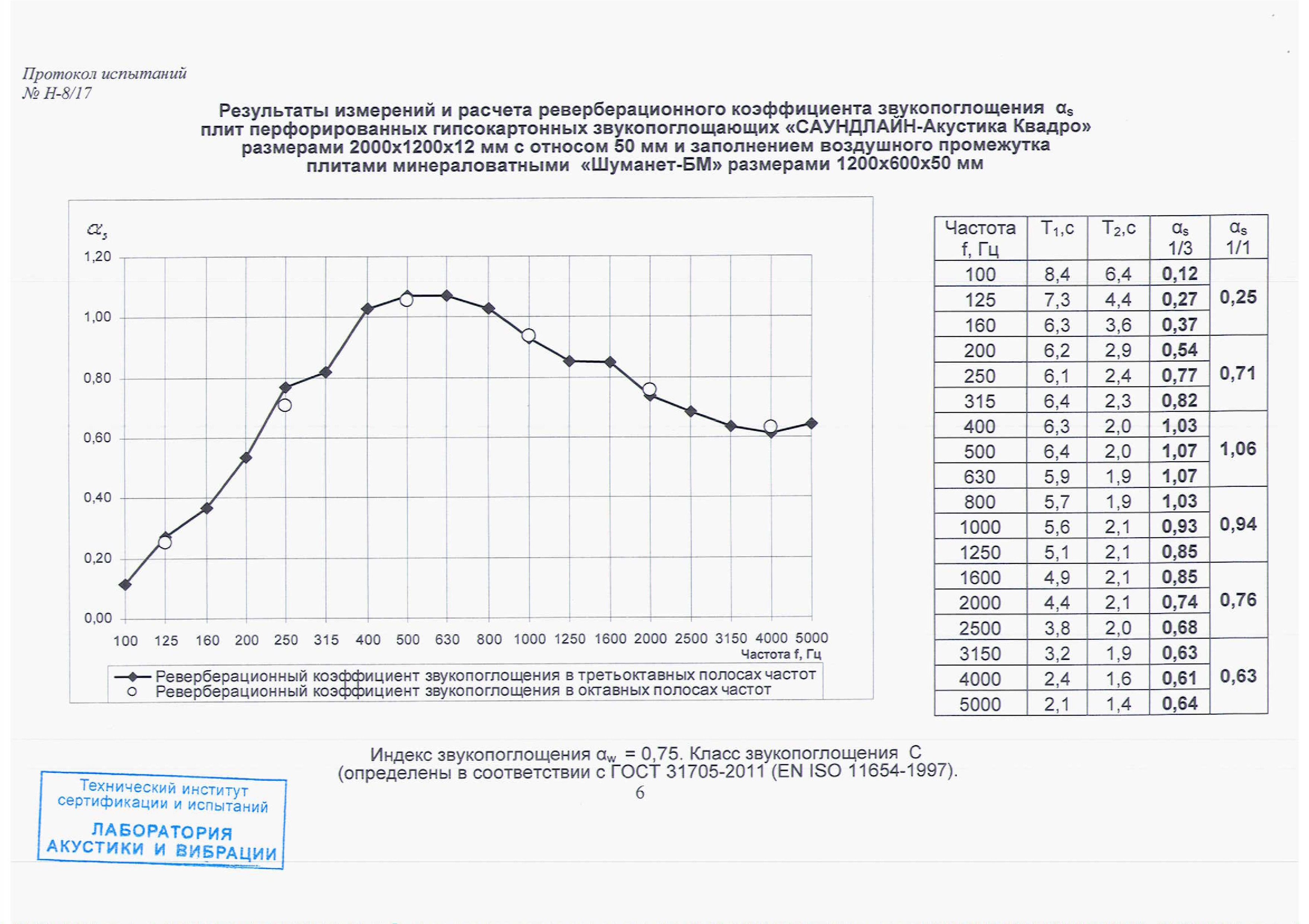

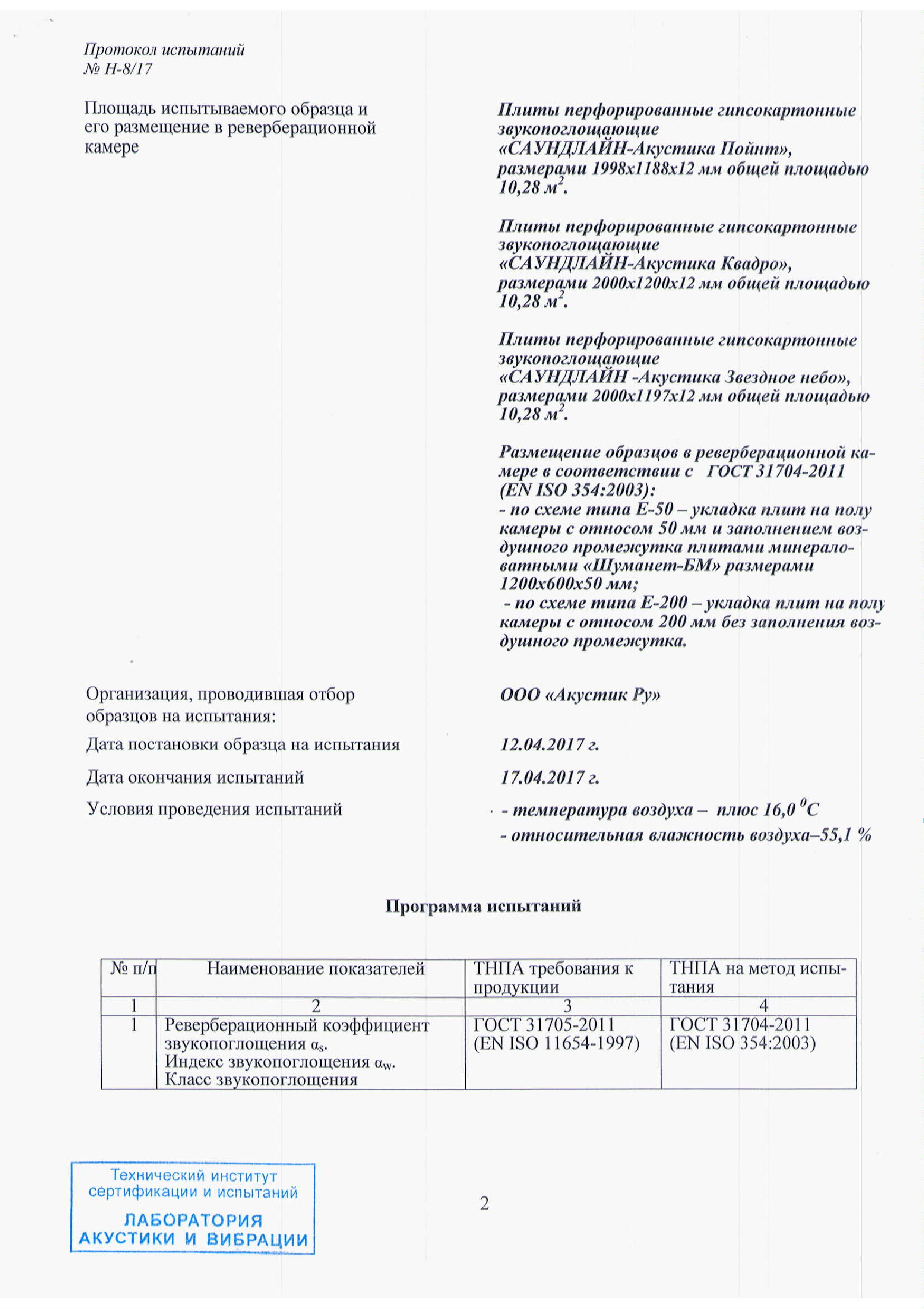

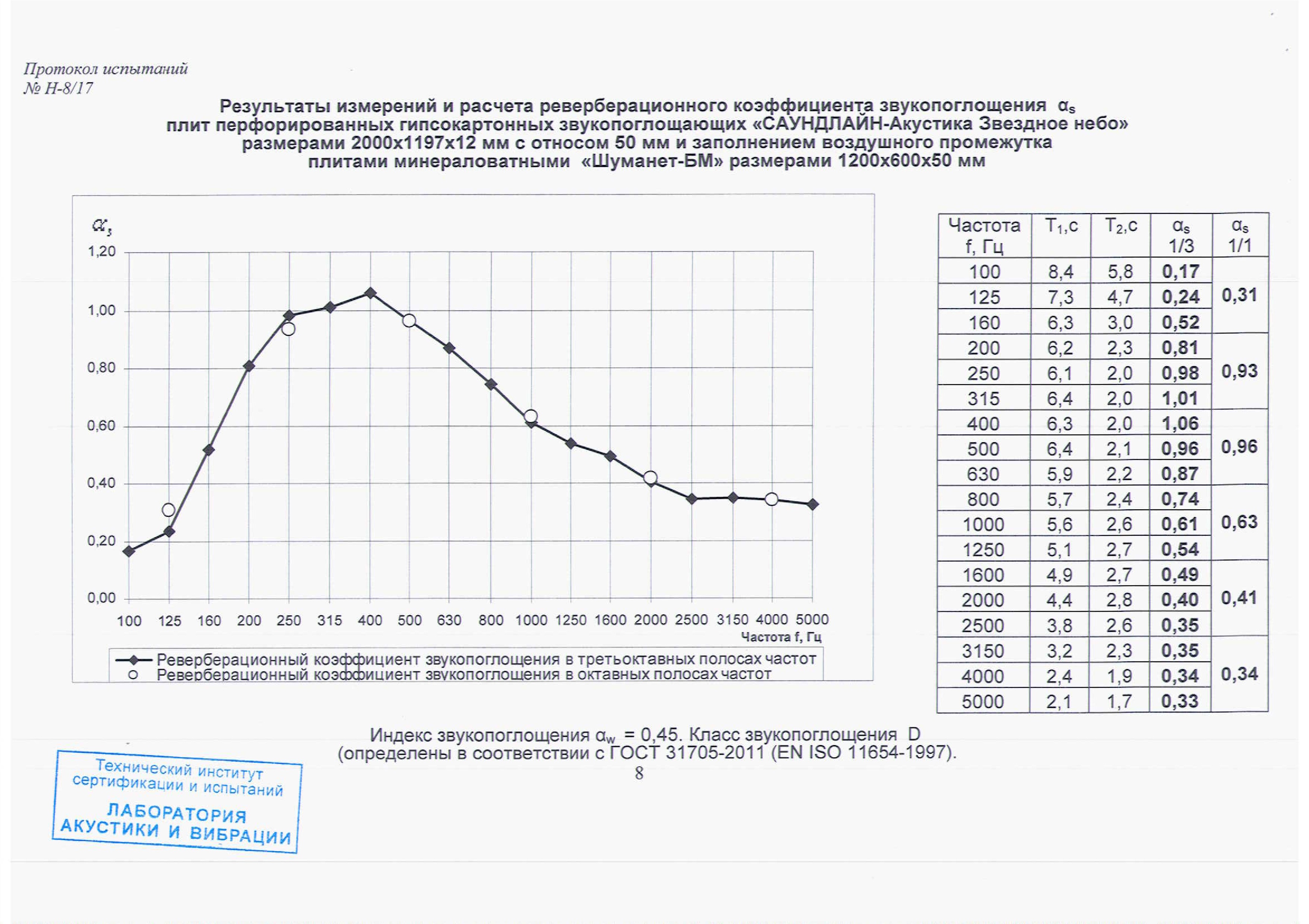

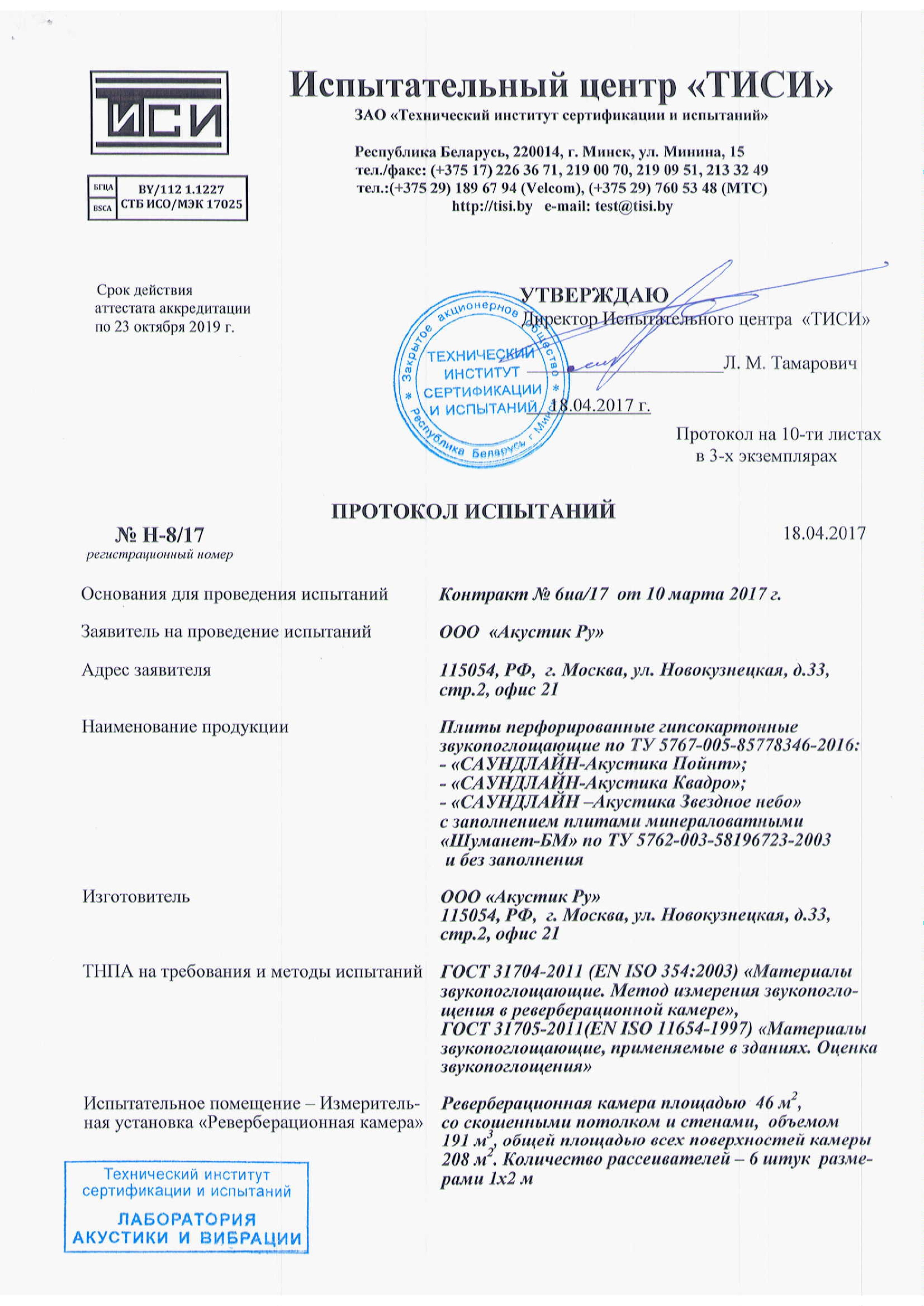

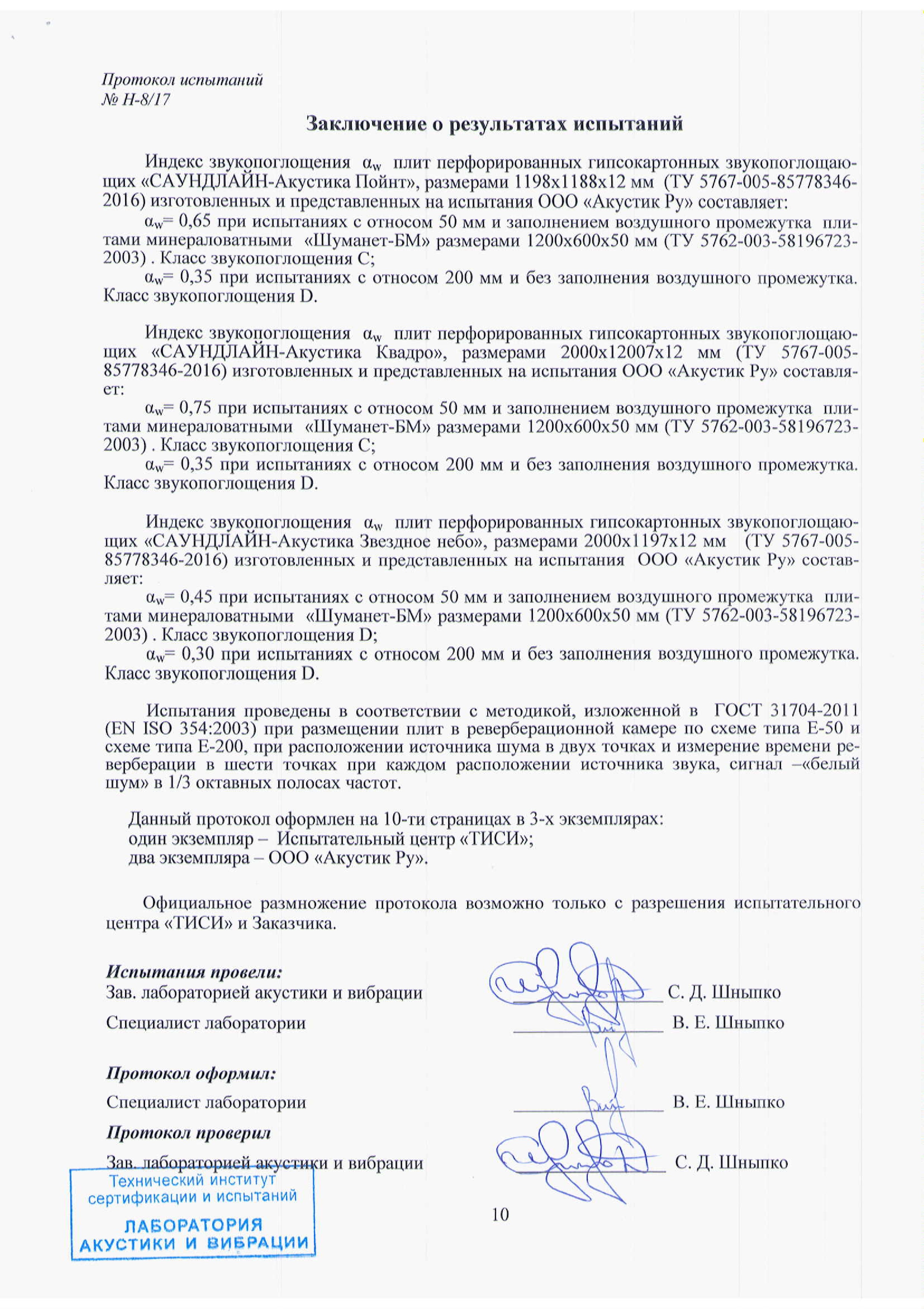

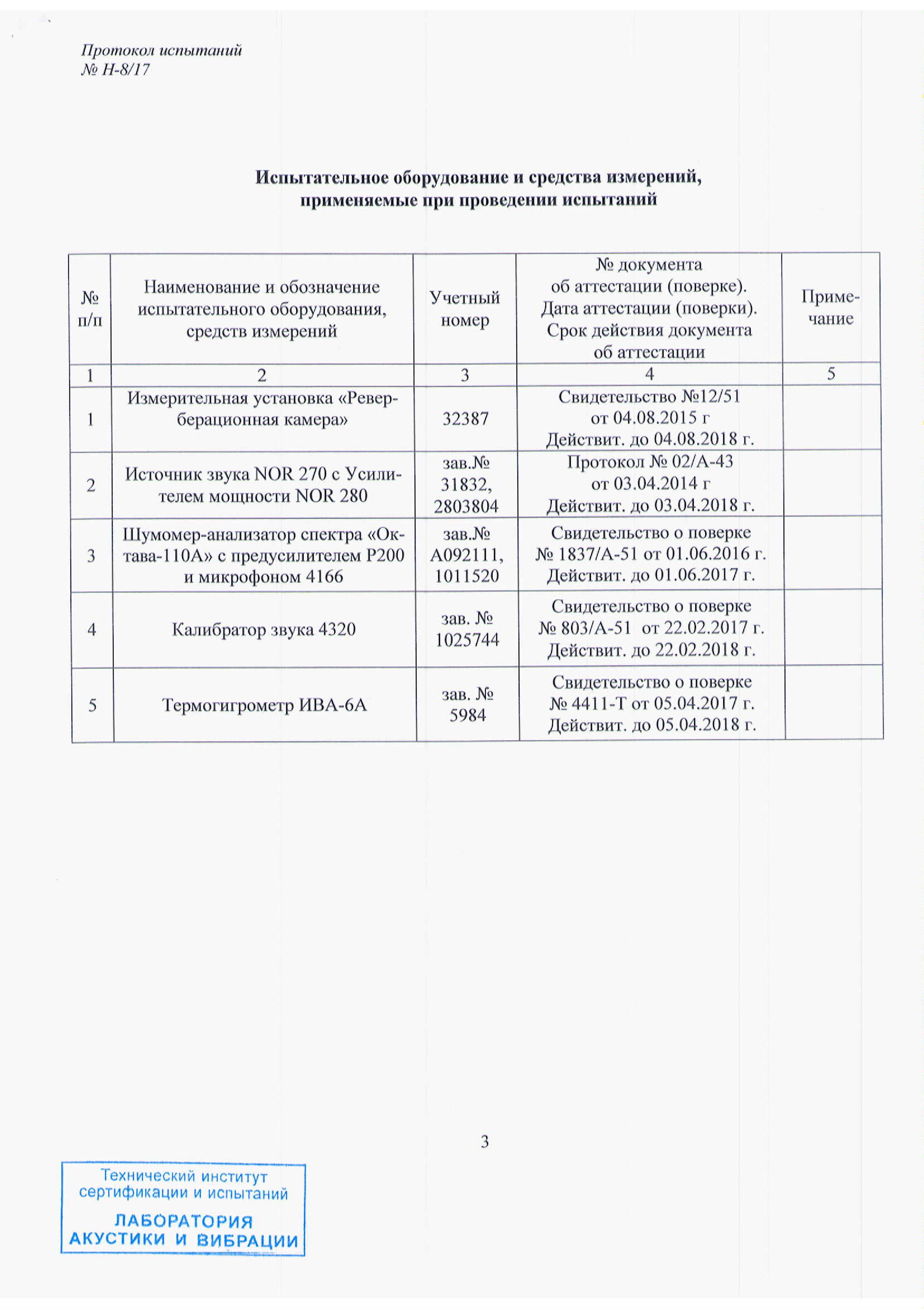

Протокол акустических испытаний

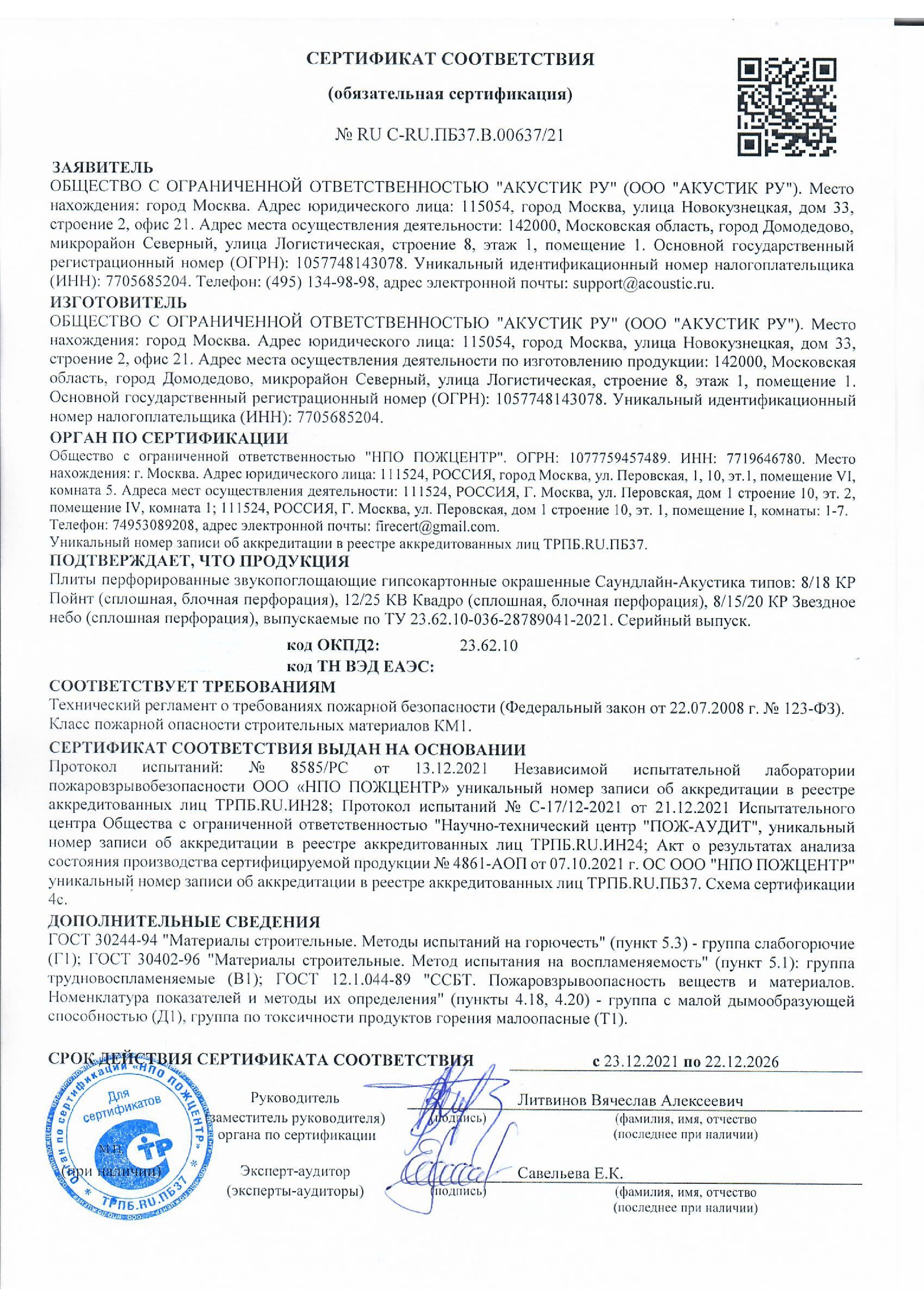

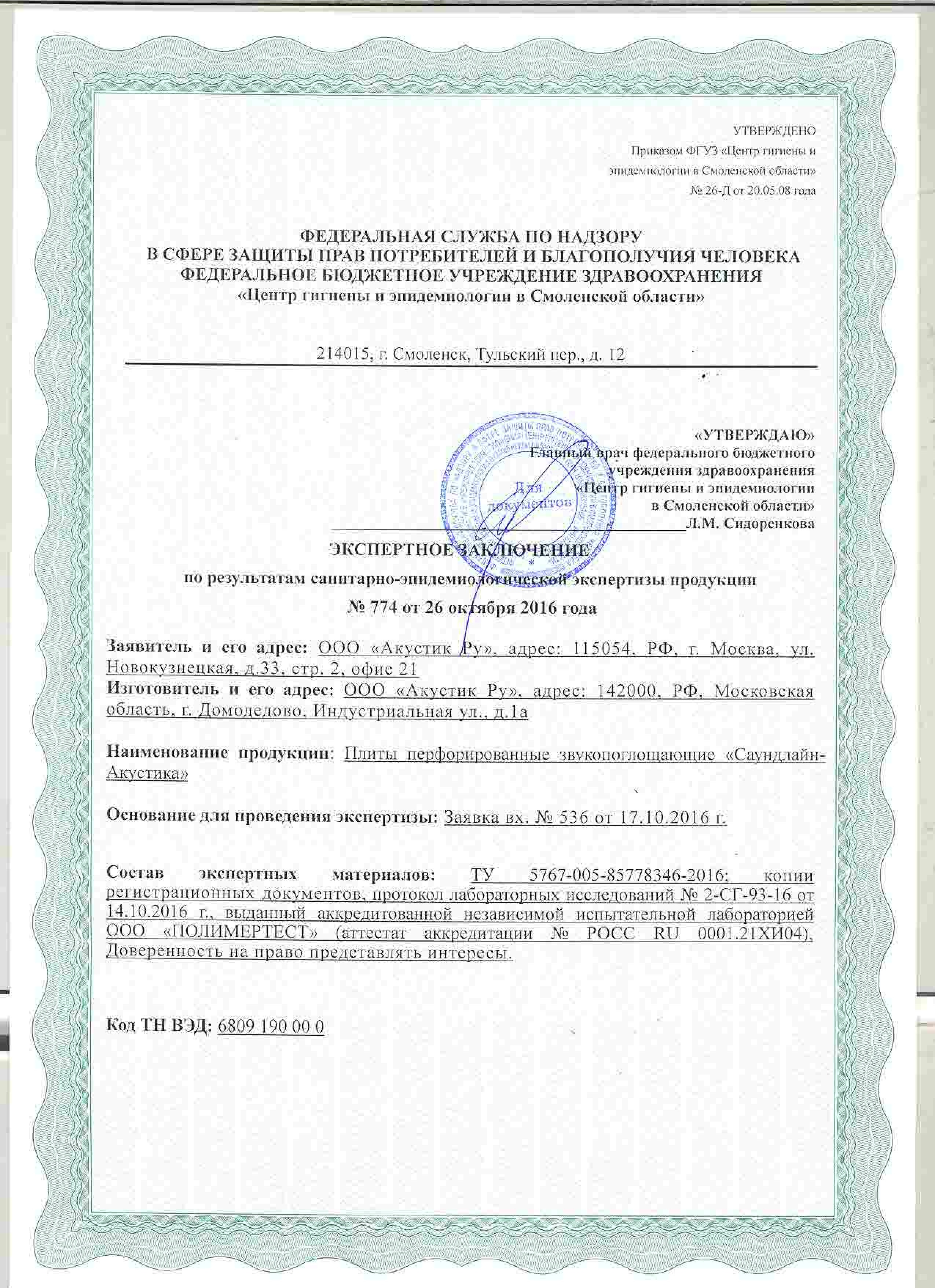

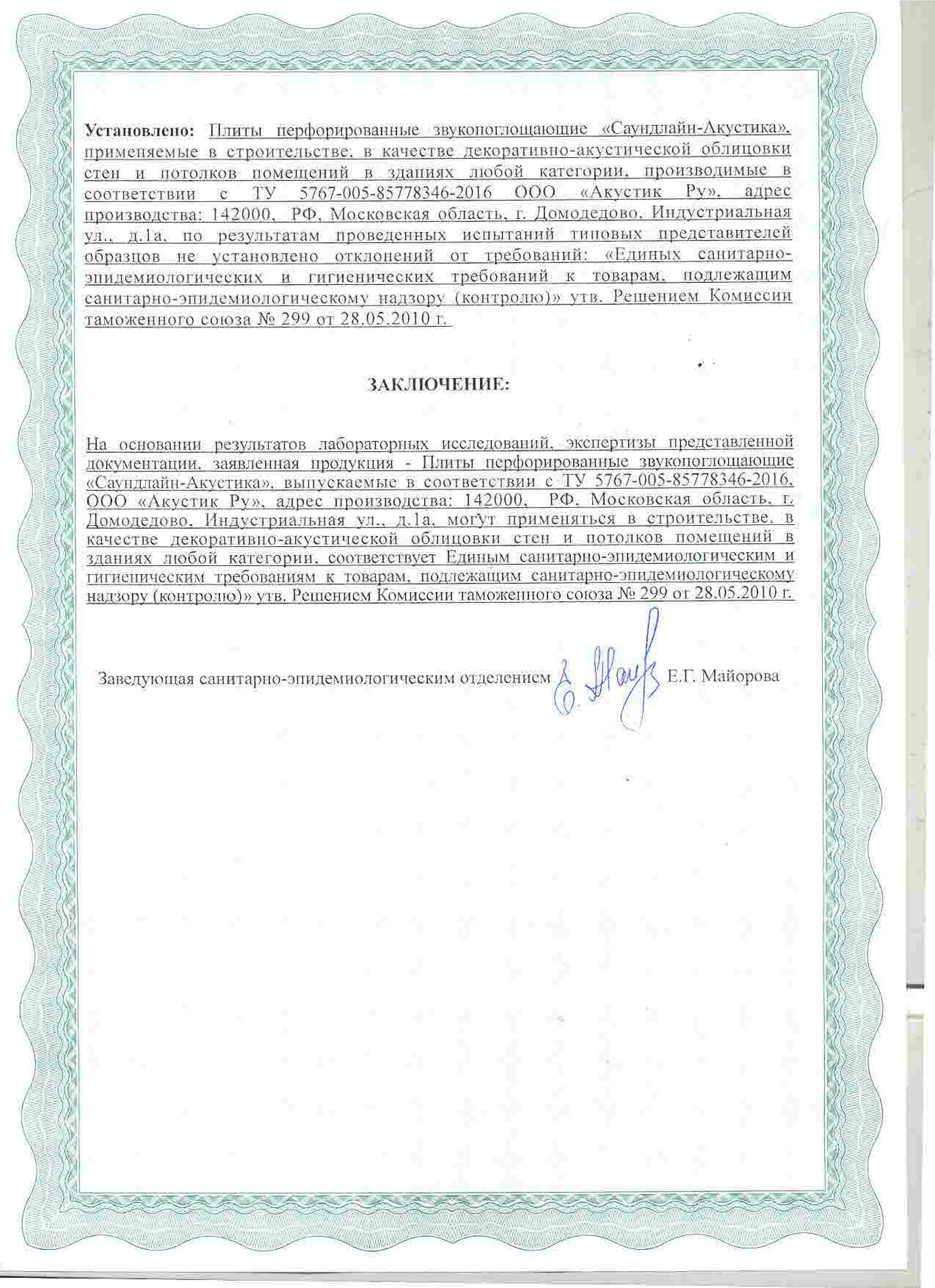

Сертификат пожарной безопасности
