ЗИПС-Z4, сэндвич-панель
ЗИПС-Z4 - звукоизолирующая панельная система c функцией выравнивания поверхности, применяется для звукоизоляции большинства бытовых шумов: речь, плач, лай собак, теле- и радиоаппаратура средней мощности, бытовой ударный шум. Виброузлы по запатентованной технологии VIBRID ®
ЗИПС-Z4 предназначена для звукоизоляции в помещениях любого типа и назначения. Идеально подойдет в случаях, когда монтаж осуществляется на не подготовленную и не ровную поверхность. Экономит время на монтаже за счет функции регулировки панелей.
Предельная неровность поверхности, доступная для выравнивания системой ЗИПС-Z4 составляет 50 мм.
Эффективный рабочий диапазон системы от 100 Гц.
Новая запатентованная технология производства виброузлов
VIBRID® - гибридная комбинация двух типов виброакустических материалов: полиуретановой втулки и виброизолирующего силиконового герметика Вибросил, обеспечивает повышенную конструкционную прочность и надежную герметизацию виброузла.
Отличительные особенности
- Выравнивание неровной поверхности до 50 мм;
- Запатентованные виброизолирующие узлы обеспечивают повышенную конструкционную прочность и акустическую эффективность;
- Виброизолирующие опоры из эластомера с улучшенными динамическими свойствами;
- Бескаркасное крепление к поверхности для простого и быстрого монтажа;
- Дополнительная звукоизоляция стен и перекрытий до 19 дБ при малой толщине;
Состав

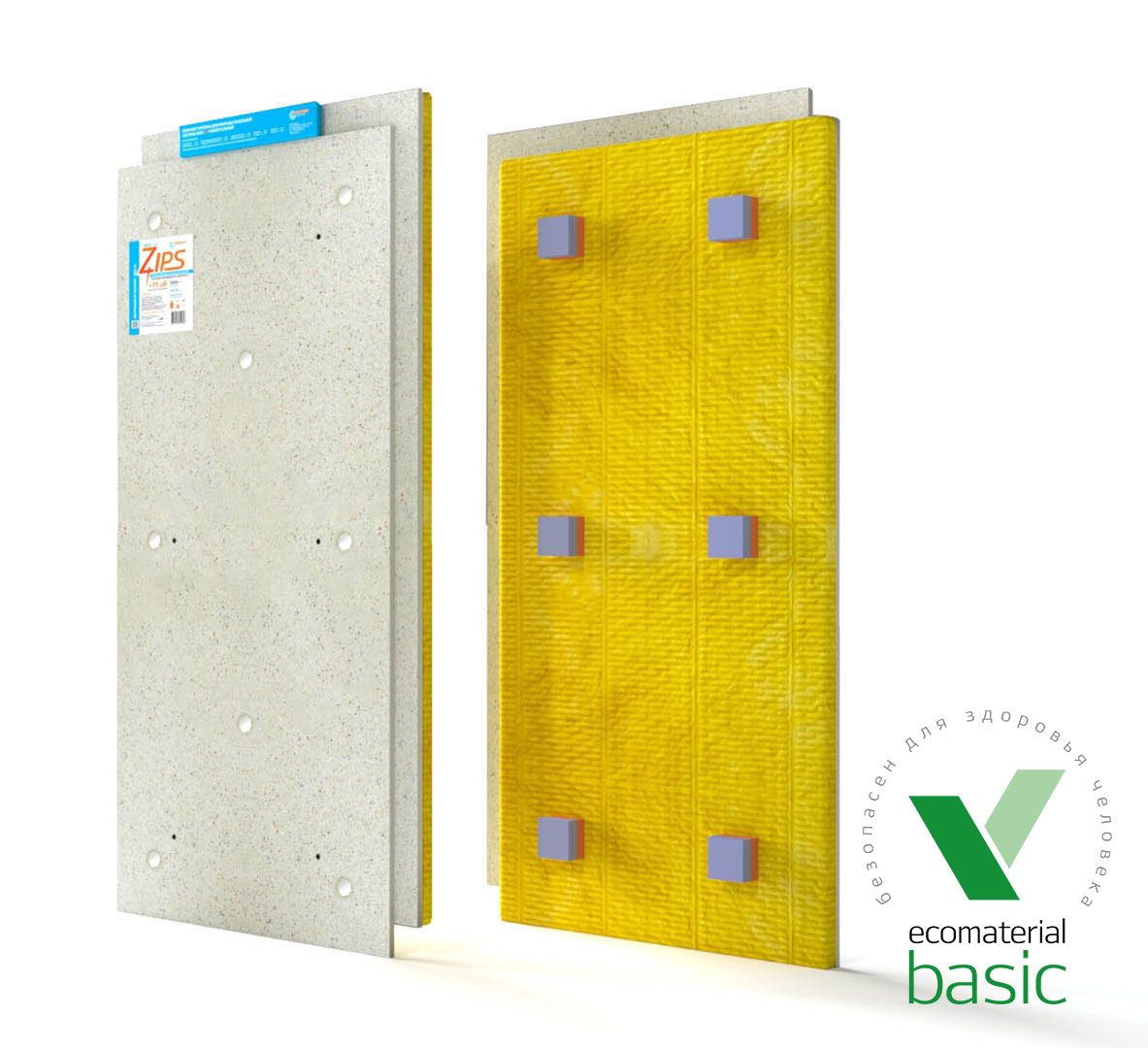

Панельная звукоизолирующая система ЗИПС-Z4 состоит из сэндвич-панелей толщиной 42,5 мм и специальных финишных листов ГКЛ АКУЛАЙН. Панель ЗИПС-Z4 представляет собой комбинацию пазогребневых гипсоволокнистых листов толщиной 20 мм и стекловолокнистой плиты 20 мм. Каждая панель содержит восемь виброизолирующих узлов крепления, а также шесть опорных элементов из материала Sylomer, с помощью которых можно регулировать относ панели от изолируемой поверхности до 20 мм, а с применением дополнительных самоклеющихся ST-опор – до 50 мм.
Хранение и транспортировка:
Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадание на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания. При транспортировке все регулируемые узлы панелей должны быть выведены в состояние "минимального относа от поверхности".
Экологичность
Панели ЗИПС-Z4 прошли лабораторные испытания выборки продукции и получили сертификат по стандарту EcoMaterial 2.0, подтвердив безопасность для человека.
ECO Material - система добровольной экологической сертификации строительных и отделочных материалов.
Технология монтажа:
Панельная система ЗИПС-Z4 монтируется в строгом соответствии с Инструкцией по монтажу.
-
Каталог материалов по звуко-виброизоляции PDF, 25.92 Мб

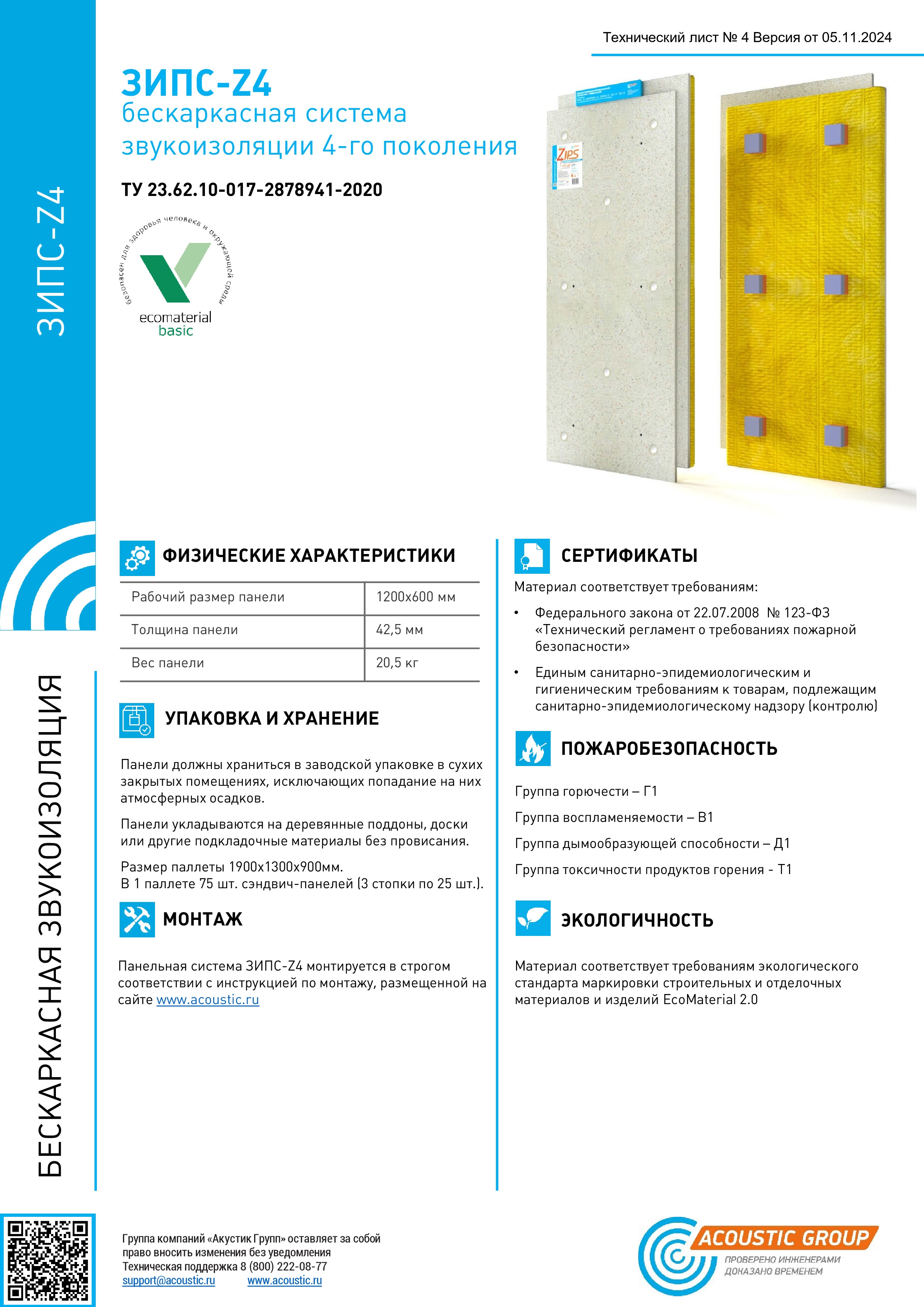

Размеры:
Рабочий размер панелей (без площади гребней): 1200 х 600 мм
Толщина сэндвич-панели, смонтированной на ровной поверхности: 42,5 мм
Толщина системы, смонтированной на ровной поверхности, с финишным слоем ГКЛ: 55-105 мм
Физические характеристики:
Вес панели: 20,5 кг
Поверхностная плотность системы: 39 кг/м2
Пожаробезопасность:
Класс пожарной опасности - КМ1. (сертификат соответствия №С-RU.Пб97.В.01125)
Экологичность:

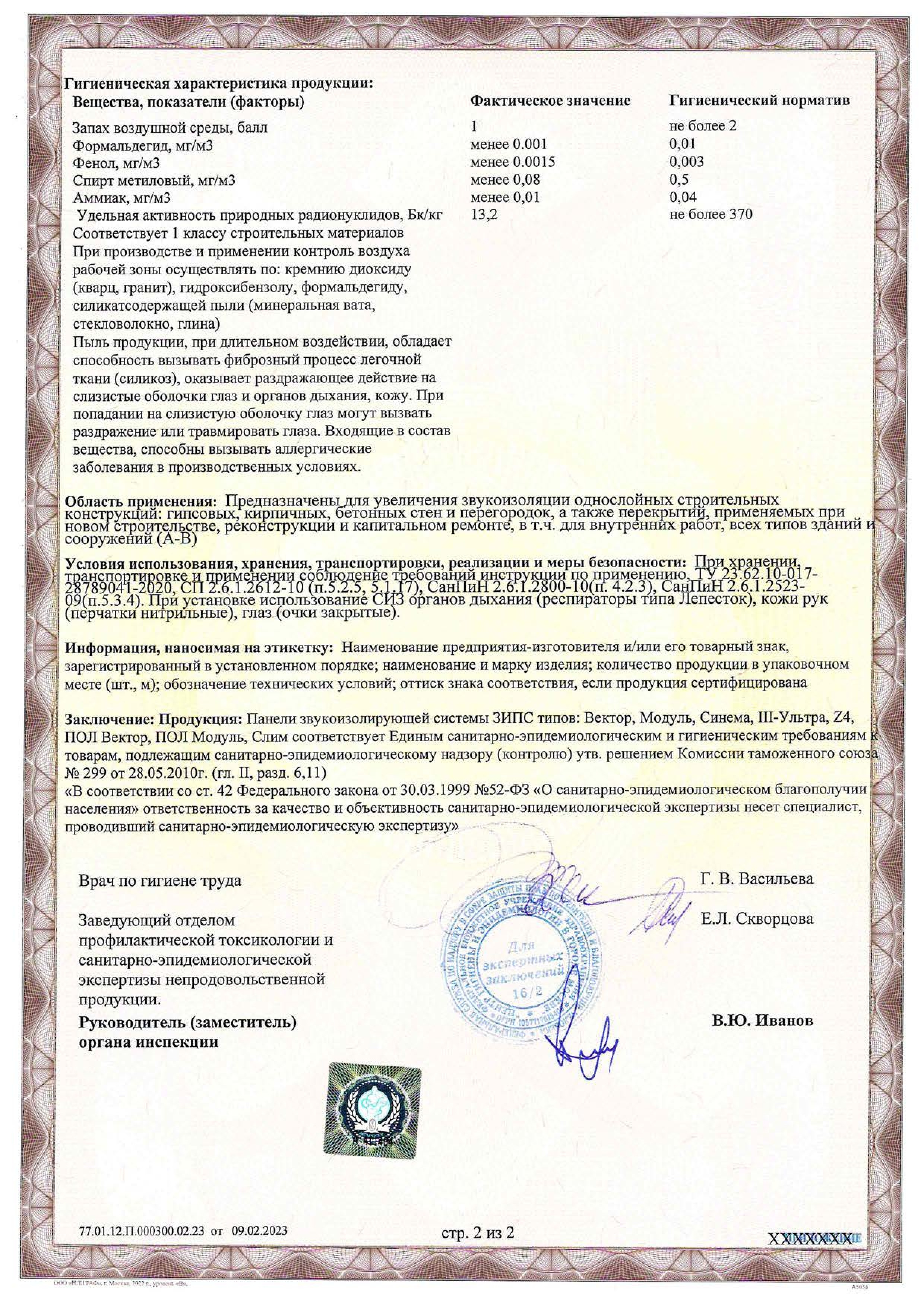

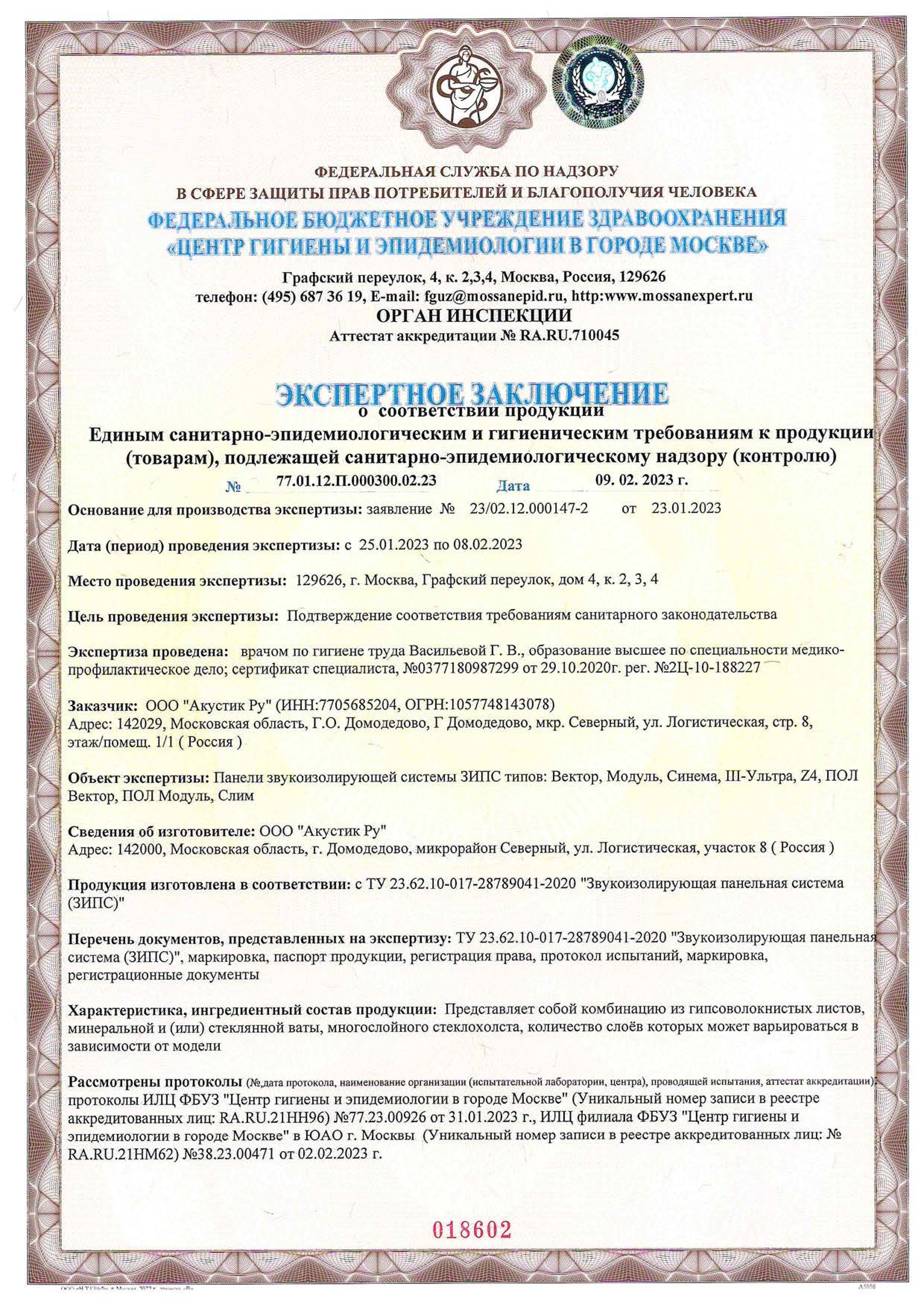

Материал соответствует единым СанЭиГ требованиям к товарам, подлежащим сан.-эпид. надзору (экспертное заключение №2693-6 выдано Центром гигиены и эпидемиологии в Московской области).
Изоляция воздушного шума:
Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:
Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
---|---|---|---|---|---|---|---|---|
стена из силикатного кирпича 120 мм (Rw = 50 дБ) |
41 | 42 | 39 | 39 | 44 | 41 | 42 | 42 |
стена из силикатного кирпича 120 мм + ЗИПС-Z4 42 мм + AKU-line 12,5 мм (Rw = 68 дБ) | 41 | 47 | 49 | 53 | 60 | 64 | 66 | 70 |
Частота, Гц | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
стена из силикатного кирпича 120 мм (Rw = 50 дБ) | 45 | 49 | 51 | 55 | 57 | 60 | 64 | 66 |
стена из силикатного кирпича 120 мм + ЗИПС-Z4 42 мм + AKU-line 12,5 мм (Rw = 68 дБ) | 74 | 79 | 83 | 87 | 90 | 92 | 93 | 92 |
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Z4: ΔRw = 16 – 19 дБ в зависимости от степени неровности стены или перекрытия*
* чем больше относ панели Z4 от поверхности – тем выше индекс дополнительной звукоизоляции.
В комплект крепежа для ЗИПС Z4 входят:
Название | Фото | Количество |
---|---|---|
Саморез универсальный ∅4,8х110 мм | 8 шт. | |
Саморез универсальный ∅4,8х140 мм | 8 шт. | |
Дюбель универсальный Фишер ∅8х50 мм | 8 шт. | |
Саморез по ГВЛ ∅3,9х30 мм | 10 шт. | |
Саморез Ультракустик ∅3,9х41 мм | 25 шт. | |
Шайба увеличенная M5 | 8 шт. | |
Шайба M8 | 2 шт. | |
ST-опора | 6 шт. | |
Анкер металлический ∅8х92 мм | 2 шт. | |
Анкер металлический ∅8х112 мм | 2 шт. |
- Панельная система ЗИПС-Z4 монтируется на существующие стены, выполненные из бетона, гипсовых блоков или кирпича, железобетонные монолитные колонны, а также плиты межэтажных перекрытий. Предварительного выравнивания стен и потолка не требуется. С использованием стандартного комплекта крепежа возможно выравнивание перепадов и уклонов поверхности до 20 мм. Не рекомендуется монтировать панельную систему на несущие конструкции толщиной менее 80 мм.
При использовании дополнительных самоклеящихся ST-прокладок возможно выравнивание перепадов до 50 мм. В этом случае для закрепления панелей также необходимо использовать универсальные саморезы большей длины. - К боковым стенам, полу и потолку звукоизолирующая система ЗИПС-Z4 должна примыкать через два слоя виброизолирующей ленты Вибростек-М 100. Лента наклеивается и фиксируется при помощи герметика Вибросил. Коммуникации, примыкающие к панелям ЗИПС, также оборачиваются материалом Вибростек-М в 2 слоя.
- Перед началом монтажа при помощи лазерного осепостроителя необходимо сформировать плоскость на относе 100-150 мм от стены/перекрытия. Далее найти минимальное расстояние от изолируемой поверхности до лазерного луча и вычесть из него 43 мм (толщина сэндвич панели Z4). Полученное значение является расстоянием от лазерной плоскости до поверхности монтируемых панелей ЗИПС, которое для данного монтажа следует контролировать шаблоном (линейкой) по всей площади облицовываемой стены.
- Монтаж сэндвич-панелей ведется снизу-вверх, слева-направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне. После определения максимального перепада, первая панель ЗИПС-Z4 выставляется и закрепляется по заготовленному ранее шаблону (линейке). При перепадах защищаемой поверхности ≤ 20 мм используется панель со штатными опорами. В местах относа панели более 20 мм на регулируемые опоры дополнительно приклеиваются ST-прокладки толщиной по 10 мм, входящие в комплект крепежа (максимум 3 шт. на одну опору).

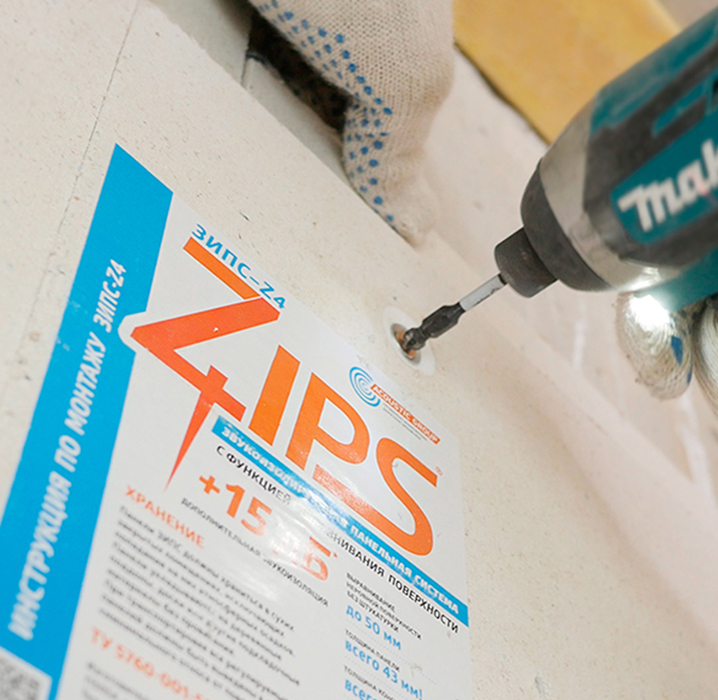

В каждой сэндвич-панели имеется 8 виброузлов для ее закрепления к изолируемой поверхности и 6 регулируемых опор. Панели должны монтироваться исключительно через виброузлы. - После того, как панель приставлена к изолируемой поверхности, непосредственно через существующие в ней виброизолирующие узлы выполняются отверстия диаметром 8 мм. Крепежные элементы вставляются в полученные отверстия, забиваются до упора и завинчиваются в виброузел с подложенной под головку шурупа конусной шайбой. При закручивании шурупов оставляется зазор 3-4 мм между его головкой и поверхностью виброузла для возможности дальнейшей регулировки относа. Затем при помощи шестигранного ключа на 3 мм устанавливается зазор панели от изолируемой поверхности в соответствии с обозначенной плоскостью путём закручивания/выкручивания регулировочных шпилек. При выравнивании положения панели необходимо использовать все 6 регулируемых опор. После выравнивания плоскости необходимо утопить головки шурупов в поверхность виброузла не более чем на 1-2 мм. При монтаже на перекрытие после завершения регулировки два центральных узла панелей ЗИПС-Z4 в соответствие с требованиями пожарной безопасности закрепляют при помощи металлических анкерных винтов. Монтаж последующих панелей выполняется аналогичным образом, контролируя при помощи регулируемых опор плоскость поверхности.
- Сэндвич-панели ЗИПС-Z4 стыкуются между собой посредством пазогребневого соединения и дополнительно стягиваются саморезами по ГВЛ 3х25 мм с шагом 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Минимально допустимый размер обрезанного фрагмента панели составляет 200 х 600 мм и имеет два узла крепления и две регулируемые опоры. Сэндвич-панели раскраиваются при помощи электро-лобзика или дисковой пилы. В случае попадания линии подрезки на места установки регулируемых опор, необходимо демонтировать опоры и переклеить их на нужный фрагмент с относом от подрезанного края не менее 50 мм. На обрезанных фрагментах размером более 400 х 600 мм должно быть минимум 4 шт. регулируемых опор.

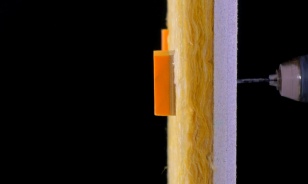

Для установки опоры в звукопоглощающем слое на тыльной стороне панели при помощи острого ножа удаляется фрагмент минеральной ваты размером 50х50 мм. Для регулировочной шпильки в слое ГВЛ просверливается отверстие диаметром 7 мм.
Регулируемая опора вклеивается в подготовленное место при помощи виброакустического герметика Вибросил или термоклея. Дополнительные опоры снимаются с неиспользуемых, обрезанных фрагментов панелей.
- Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм.
- После завершения монтажа следует дополнительно проверить зазор между головками шурупов и поверхностью панелей во избежание появления акустических мостиков.
- Если сэндвич-панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести виброузлов крепления (центральные узлы не используются). Если стеновая панель подлежит обрезке – используются все доступные узлы крепления. При монтаже на перекрытие в комплекте крепежа имеются два типа анкерных винтов – стандартные (длина которых на 70 мм больше толщины сэндвич-панели) и укороченные, которые в обязательном порядке используются для закрепления панелей через центральные узлы. Укороченные анкерные винты применяются для монтажа на пустотные плиты межэтажных перекрытий.
- К поверхности панелей ЗИПС-Z4 закрепляют финишный слой листов AKU-Line толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям через виброизолирующую ленту Вибростек-М в 2 слоя в соответствии с п.2 настоящей инструкции. При монтаже листов AKU-Line используются саморезы 3,9х41 мм с шагом по вертикали 200 мм, и 400 мм – по горизонтали. Саморезы не должны попадать на виброузлы сэндвич-панелей.
Излишки выступающей ленты Вибростек-М обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют виброакустическим силиконовым герметиком. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.
Готовые конструкции
Примеры объектов
Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

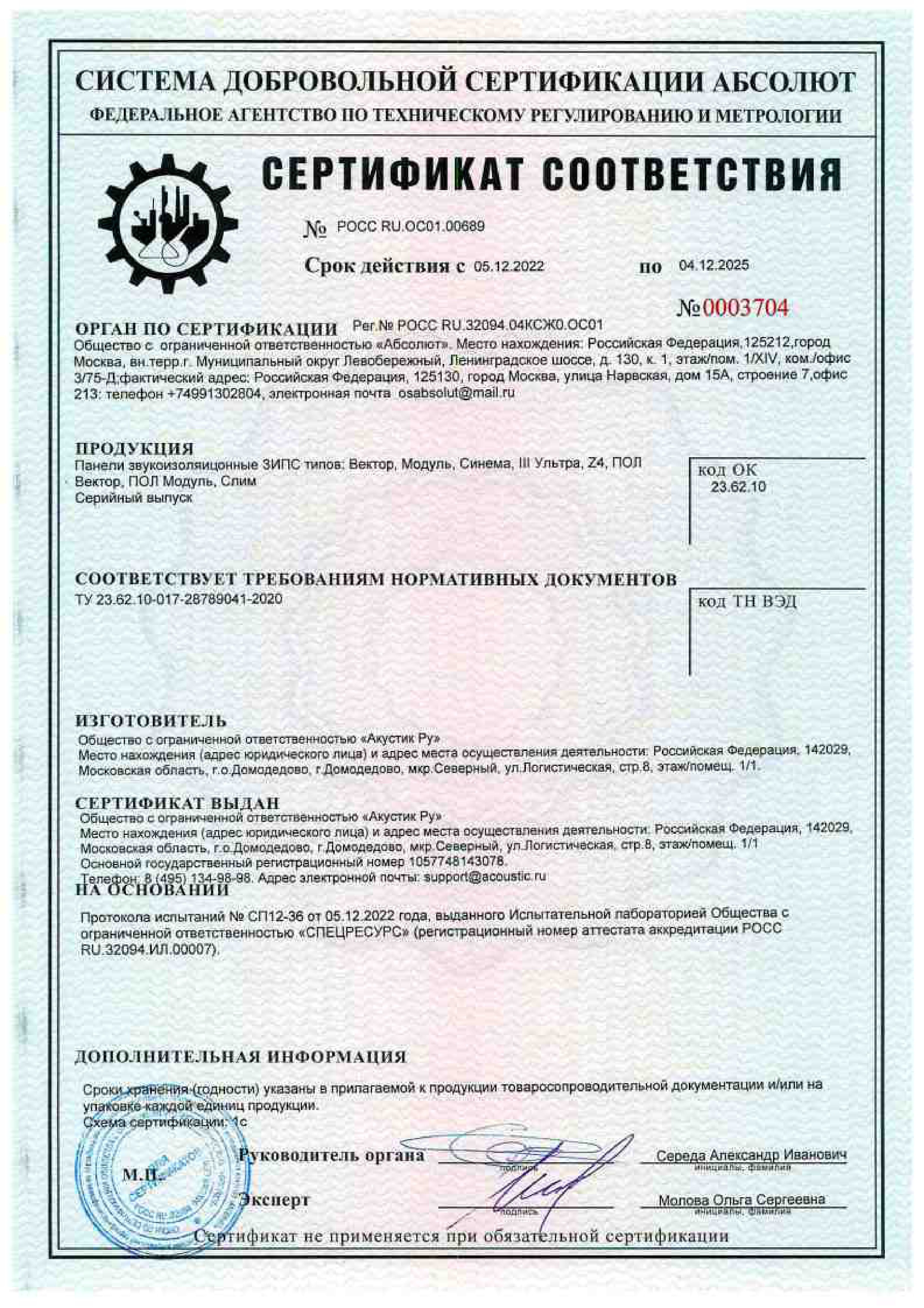

Сертификаты и патенты (Россия)

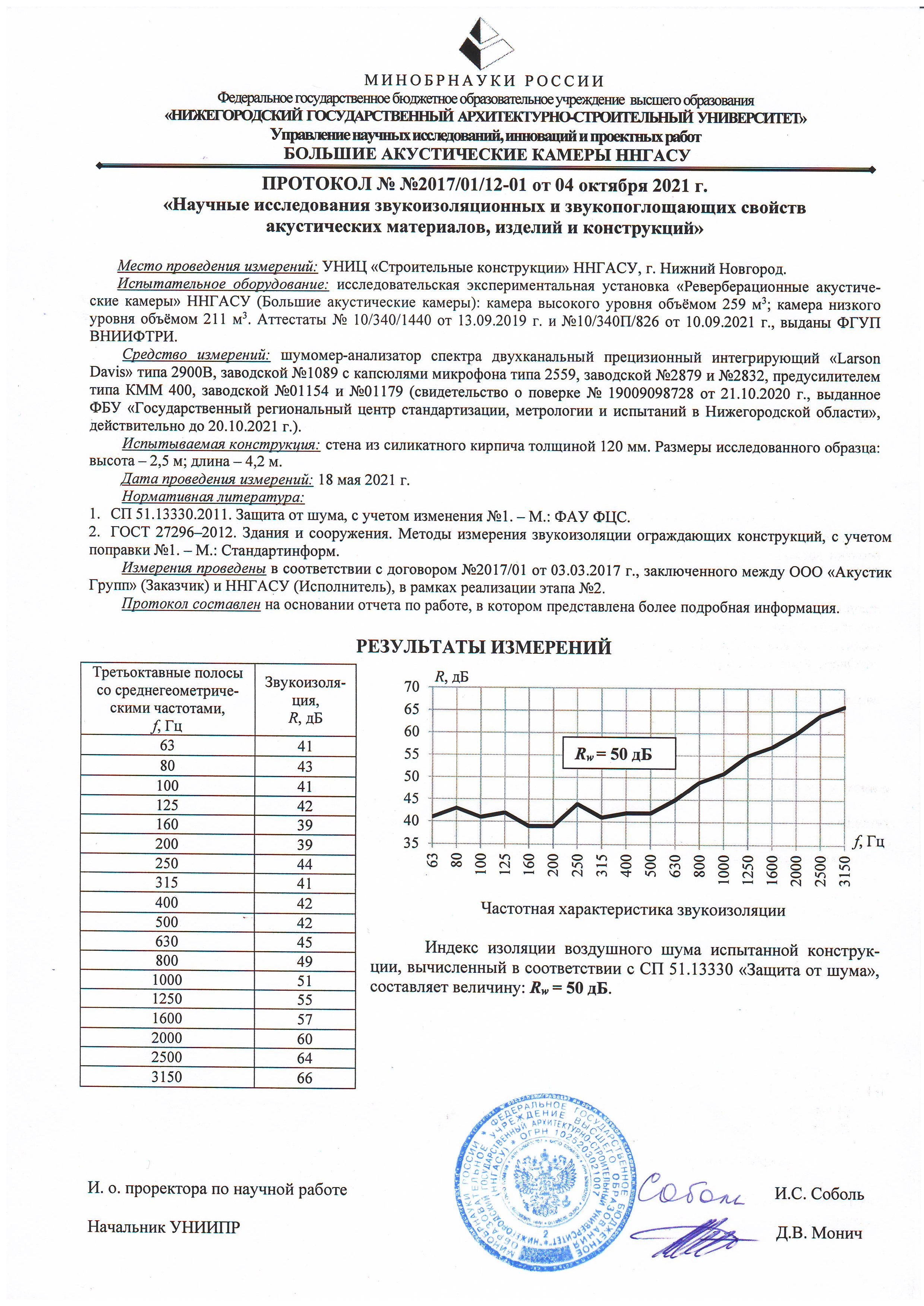

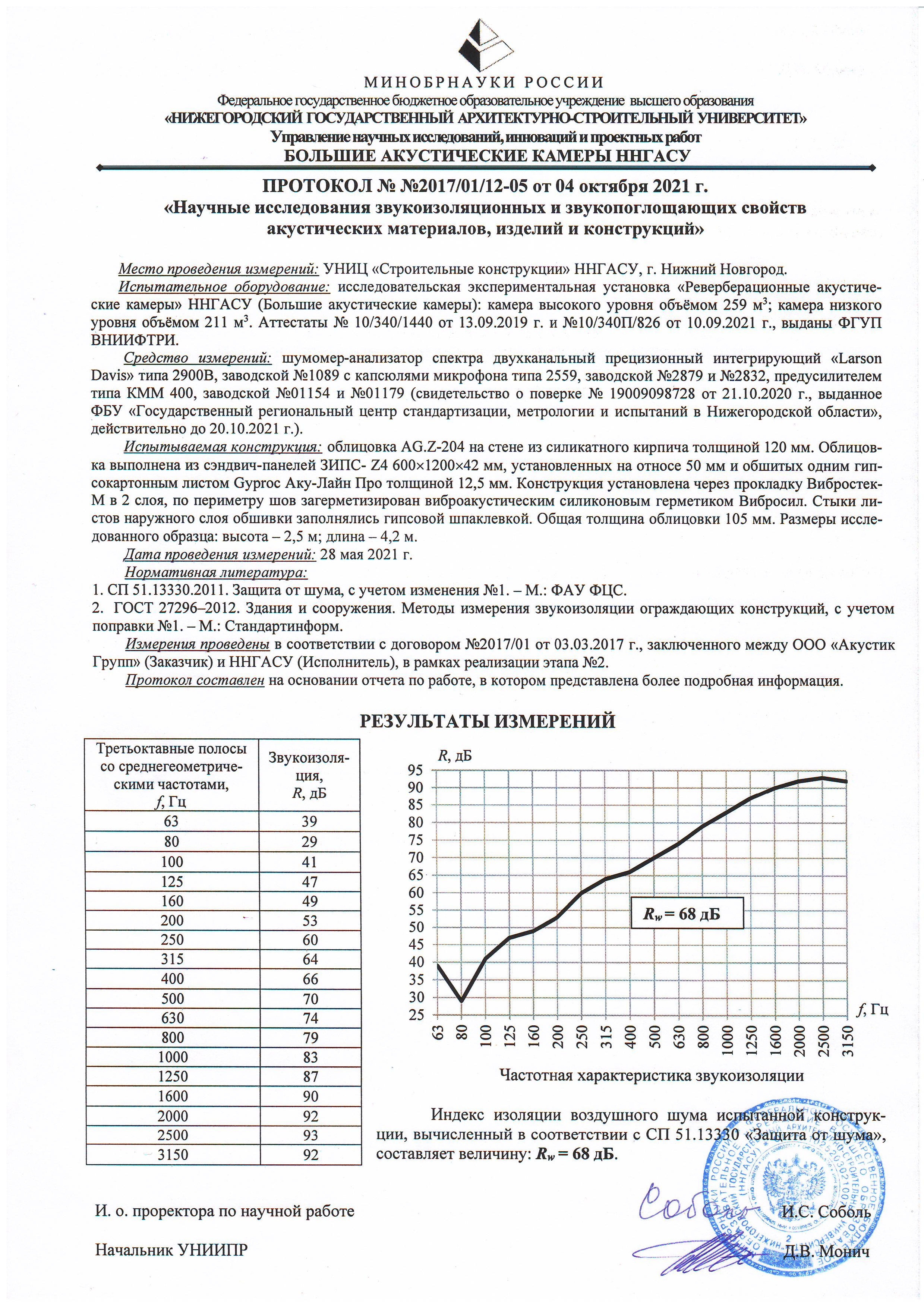

Протокол акустических измерений

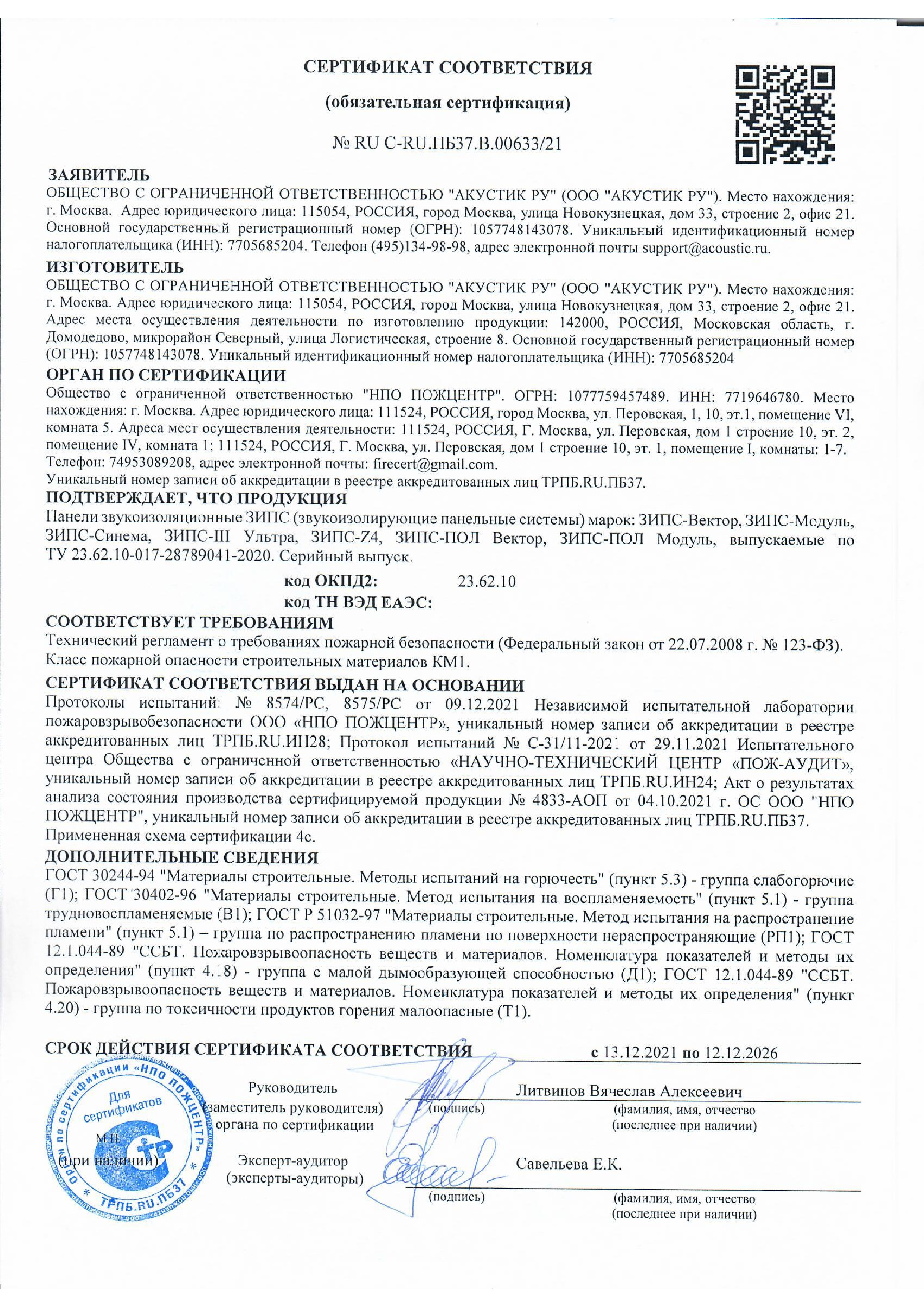

Сертификат пожарной безопасности
