Звукоизоляционная каркасная перегородка на двойном каркасе 2х100 мм

Толщина конструкции: 268 мм
Rw ≈ 75 дБ

~8286 руб./М²

Посчитать необходимое количество материалов

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, лай собак, домашний кинотеатр, инженерное оборудование). Имеет ограничение по применимости - высота потолков до 6,5 м.

Состоит из 4 слоев звукопоглощающих плит марки "Шуманет", акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 150 в два ряда, герметика Вибросил, металлических профилей Gyproc-Стандарт ПН 100/40 и ПС 100/50.

Обратите внимание! В конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

ТК-002-2022 / Технологическая карта на устройство конструкции Звукоизоляционная каркасная перегородка на двойном независимом каркасе 50/75/100 мм PDF, 5.10 Мб

Альбом инженерных решений «Звукоизолирующие конструкции»

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для

м²

Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал	Количество	Ед.изм.	Цена за ед., руб.	Сумма, руб.
Шуманет-ЭКО, стеклоплита НГ 1200 х 600 х 50 мм, в упаковке 4шт./2,88 м2	-	упак.	1988.00	1 1.34 упак.
Ветонит AKU-Line (AКУ-Лайн), ГКЛА Gyproc лист 2500 х 1200 х 12,5 мм (3м2/лист)	-	шт.	1034.00	1 0.67 шт.
SoundLine-dB триплекс ГВЛВУ лист 1200х1200х16,5мм (1,44м2/лист)	-	шт.	2200.00	1 1.4 шт.

Итого:

0.0 руб.

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал	Количество	Ед.изм.	Цена за ед., руб.	Сумма, руб.
Вибросил картридж 290 мл., силиконовый нейтральный герметик	-	шт.	582.00	1 0.6 шт.	0.0
Вибростек М-150 рулон 30м, ширина 150мм, толщина 4 мм (4,5 м2)	-	шт.	3865.00	1 0.14 шт.	0.0

Итого:

0.0 руб.

ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ:

Материал	Количество	Ед.изм.	Цена за ед., руб.	Сумма, руб.
Профиль Gyproc-Стандарт ПН 100/40 Направляющий профиль, 3м	-	шт.	470.00	1 0.47 шт.	0.0
Профиль Gyproc-Стандарт ПC 100/50 стоечный профиль, 3м	-	шт.	551.00	1 1.34 шт.	0.0

Итого:

0.0 руб.

Итого (при площади звукоизоляции 1 м²):

0.0 руб.

Купить в фирменном интернет-магазине

Выгрузить смету в PDF

Распечатать смету

Партнерам

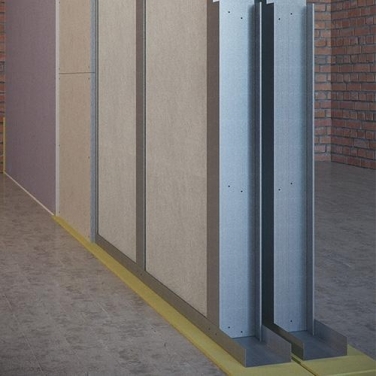

Конструкция звукоизоляционной каркасной перегородки состоит из 4 слоев звукопоглощающих плит марки "Шуманет", акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 150 в два ряда, герметика Вибросил, металлических профилей Gyproc-Стандарт ПН 100/40 и ПС 100/50.

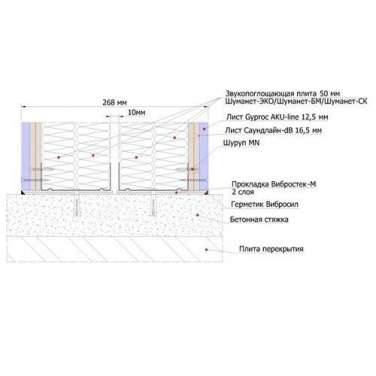

Каркасная звукоизоляционная перегородка примыкает к ограждающим конструкциям исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 150 уложенной отдельно под каждый каркас. Металлические каркасы устанавливаются с зазором минимум 10 мм.

Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил.

Подробная технология устройства звукоизоляционной каркасной перегородки приведена в Альбоме инженерных решений.

Обратите внимание! В видеоролике представлен общий подход к монтажу каркасных перегородок. В качестве примера монтируется перегородка на одинарном 50-миллиметровом каркасе.
