Подвес ВИБРОФЛЕКС тип 1

Виброизолирующие подвесы ВИБРОФЛЕКС тип 1 применяются при монтаже силовых агрегатов и коммуникаций различного инженерного оборудования для снижения передачи вибраций на ограждающие конструкции здания.

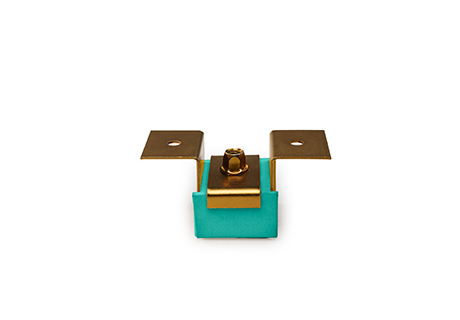

Виброфлекс 1/30 М8
подвес для виброизоляции оборудования, макс. нагрузка 30 кг
462.00 рублей/шт.

Вариации

Название Цена, рублей/шт. Цена, рублей/м2

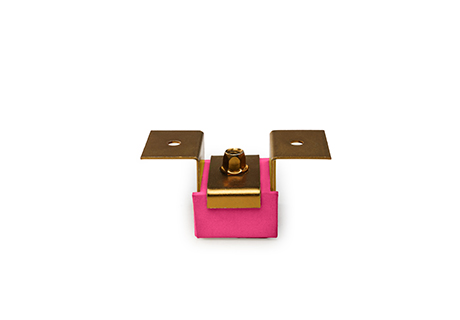

Виброфлекс 1/7 М8
подвес для виброизоляции оборудования, макс. нагрузка 7 кг
525.00

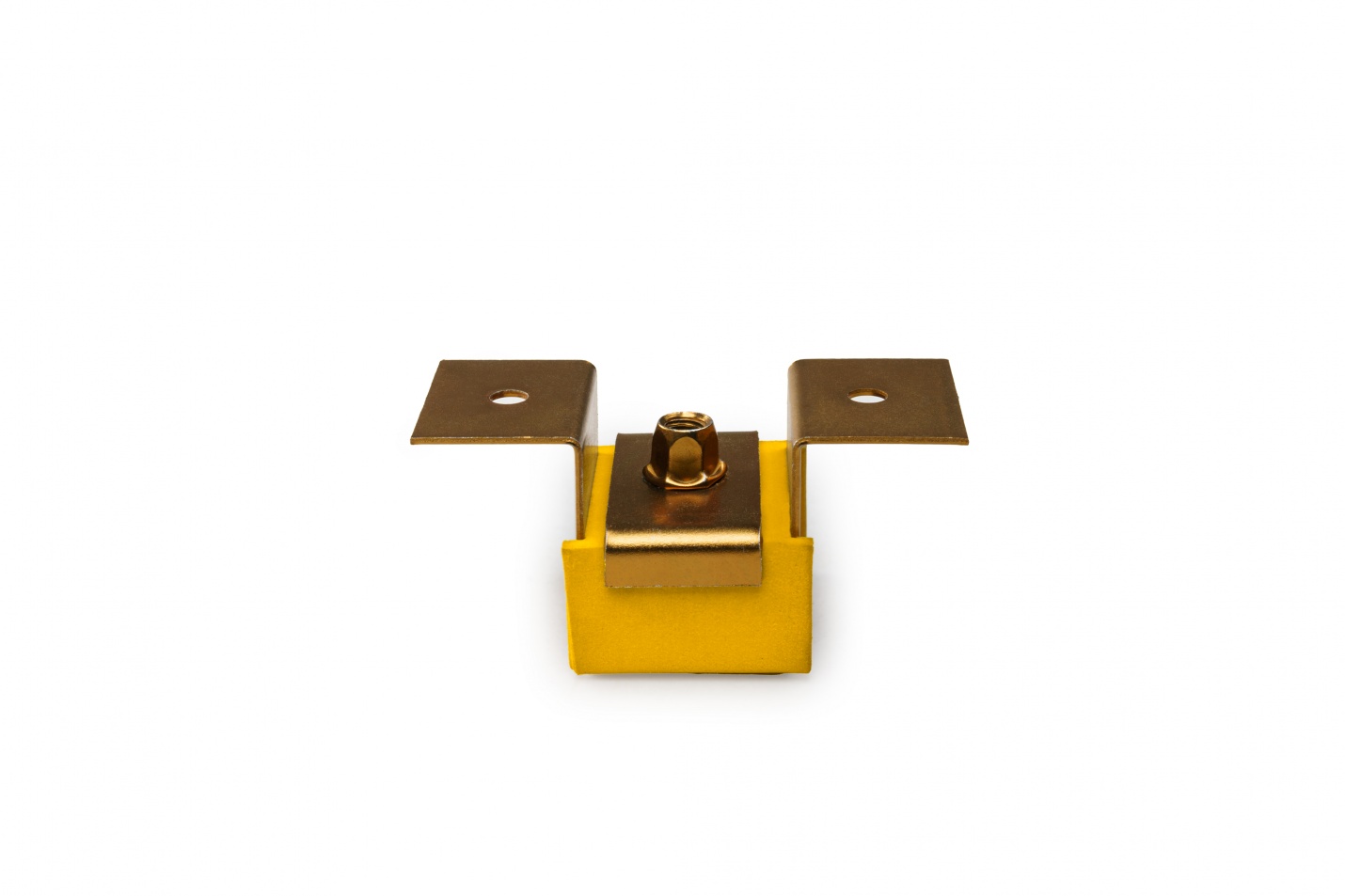

Виброфлекс 1/15 М8
подвес для виброизоляции оборудования, макс. нагрузка 15 кг
376.00
Виброфлекс 1/55 М8
подвес для виброизоляции оборудования, макс. нагрузка 55 кг
555.00
Виброфлекс 1/70 М8
подвес для виброизоляции оборудования, макс. нагрузка 70 кг
555.00
** Цены в регионах могут отличаться. Пожалуйста, уточняйте в ближайшем офисе.
⇓ Cкачать BIM модели
Обзор

Подвесы ВИБРОФЛЕКС тип 1 монтируются непосредственно к плите перекрытия для навесного монтажа различного инженерного оборудования. В качестве упругого элемента подвеса применяется специальный виброизолирующий материал Sylodyn. Каждый вид подвеса рассчитан на определенную нагрузку. Для подвеса оборудования используются шпильки с резьбой М8.

Область применения
Подвесы применяются для виброизоляции трубопроводов и силовых агрегатов различного инженерного оборудования (системы вентиляции, водоснабжения, отопления и кондиционирования, канализации).

В зависимости от величины нагрузки выпускаются 5 типов подвесов:

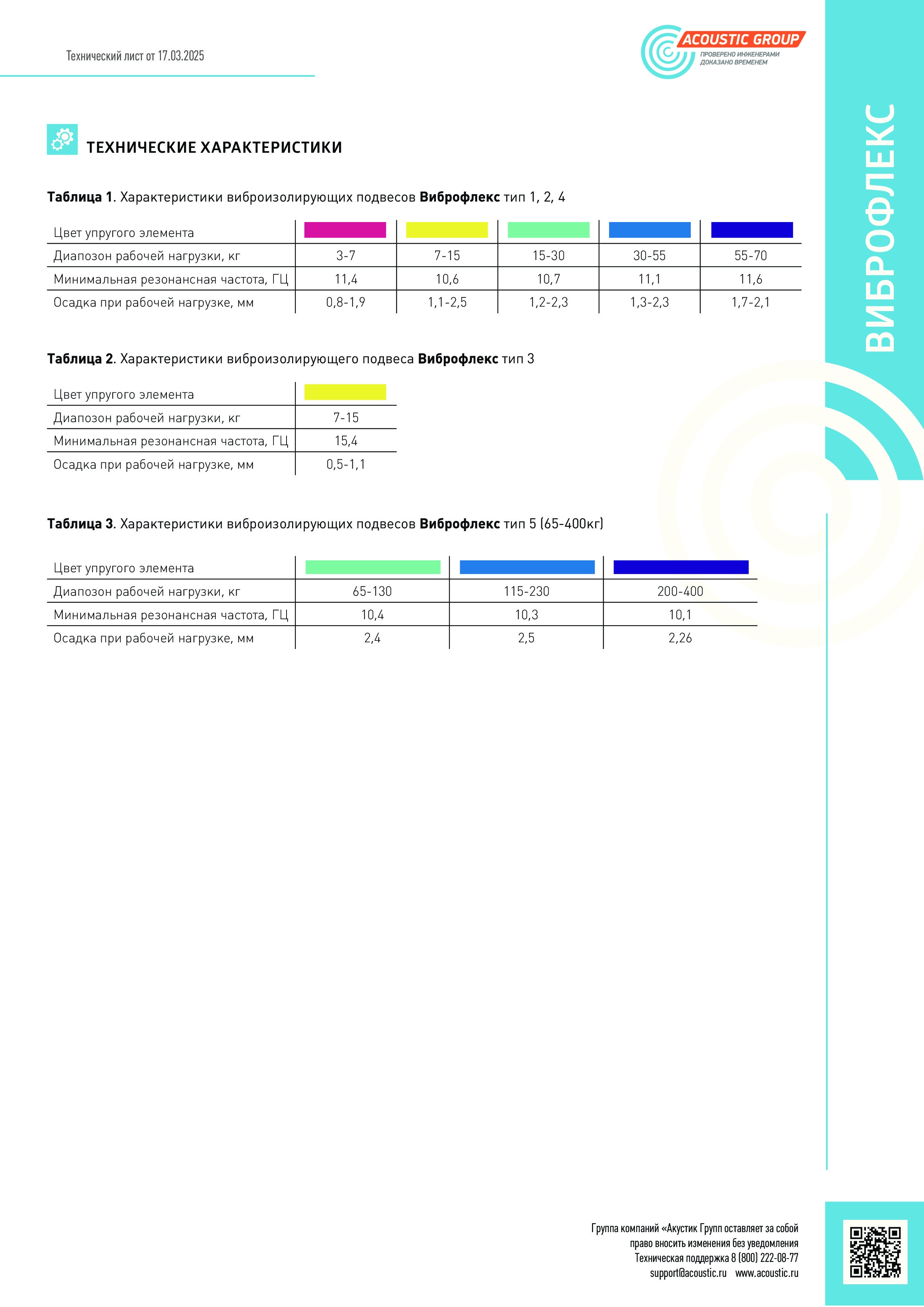

НазваниеЦвет упругого элементаМаксимальная нагрузка на подвес, кгМинимальная резонансная частота, Гц
Виброфлекс 1/7 М8 розовый 7 11.4
Виброфлекс 1/15 М8 желтый 15 10.6
Виброфлекс 1/30 М8 зеленый 30 10.7
Виброфлекс 1/55 М8 синий 55 11.1
Виброфлекс 1/70 М8 фиолетовый 70 11.6

Отличительные особенности

  • Подвесы ВИБРОФЛЕКС эффективны как в области низких, так и в области средних и высоких частот;
  • Анодированные силовые металлические элементы подвеса;
  • Стабильность виброакустических свойств в течение длительного времени (не менее 50 лет).

Смотреть все брошюры по звукоизоляции

Характеристики

Виброизолирующие характеристики подвесов ВИБРОФЛЕКС 1/30 М8 (при равномерно распределенной нагрузке)

Испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва
 Частота, Гц2481631,5631252505001000200040008000
Нагрузка на подвес
 7,5 кг  1 0  14 7 -2  3 11 10 11 4 12  2 3
 15 кг  -1  0  -3  -2  3  3  15  12  12  8  19  15  5
 20 кг  5  5  6  6  20  8  14  9  13  10  18  18  6
 30 кг  -8  0 12  4  16  6  6  11  4  10  18  17  6
Монтаж

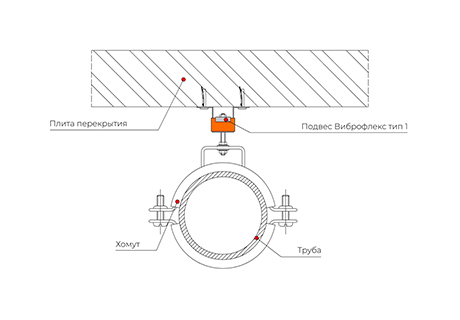

Подвесы ВИБРОФЛЕКС тип 1 монтируются непосредственно к перекрытию через два отверстия с помощью металлических анкер-гвоздей диаметром 6 мм, а оборудование подвешивается к ним посредством шпильки с резьбой М8.
