Виброфлекс SM тип A

Виброизолирующие опоры для инженерного оборудования

Виброфлекс SM 60/50-A
Виброизолирующие опоры для инженерного оборудования
2098.00 рублей/шт.

Вариации

Название Цена, рублей/шт. Цена, рублей/м2
Виброфлекс SM 60/75-A
2613.00
Виброфлекс SM 120/50-A
(без нижней пластины)
2230.00
Виброфлекс SM 120/75-A
(без нижней пластины)
3249.00
Виброфлекс SM 250/50-A
2414.00
Виброфлекс SM 250/75-A
3305.00
Виброфлекс SM 470/50-A
2745.00
Виброфлекс SM 470/75-A
3672.00
Виброфлекс SM 940/50-A
3120.00
Виброфлекс SM 940/75-A
4358.00
** Цены в регионах могут отличаться. Пожалуйста, уточняйте в ближайшем офисе.
⇓ Cкачать BIM модели
Обзор

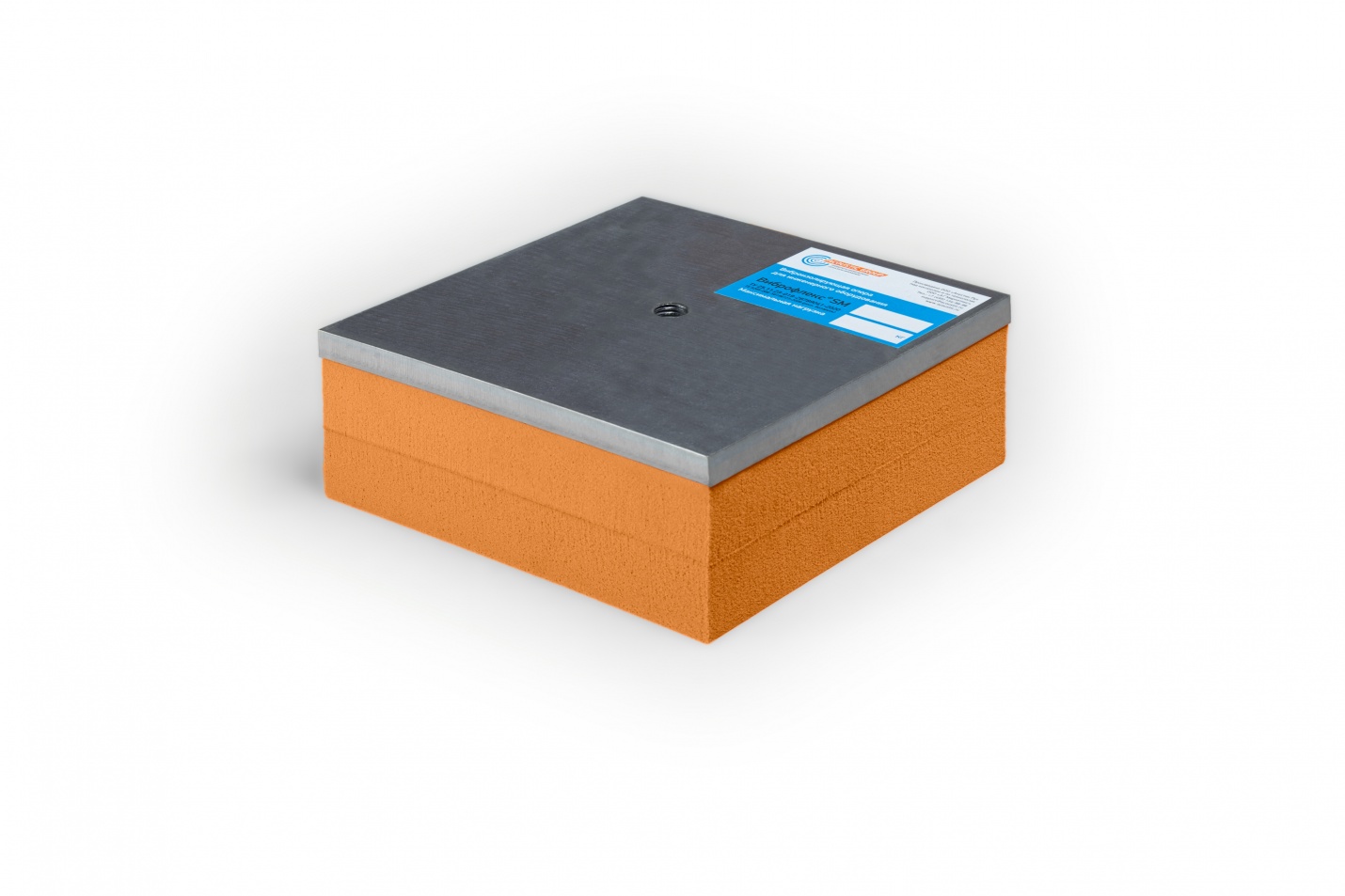

Виброфлекс SM - это виброизолирующие эластомерные опоры с металлической пластиной для распределения
нагрузки. В качестве упругого элемента в опорах Виброфлекс SM применяется полиуретановый эластомер Sylomer
производства компании Getzner.

Опоры предназначены для эффективной виброизоляции различного инженерного оборудования:

  • лифтовые лебедки
  • системы вентиляции и кондиционирования
  • холодильные машины
  • когенерационные системы
  • прессы и штамповочные машины
  • все виды машин, которые являются источниками вибрации или должны быть защищены от вибрации

Отличительные особенности:

  • Широкий диапазон нагрузок;
  • Готовое решение, быстрый монтаж;
  • Унифицированные размеры;
  • Точно определенные виброизолирующие характеристики;
  • Невысокая стоимость;
  • Многоцелевое применение.


Применяемый тип опоры зависит от действующей нагрузки и требуемой эффективности виброизоляции.
Подбор производится в соответствии с данными таблицы (см. таблицу).

Наименование Нагрузка, кг Собственная частота
под нагрузкой, Гц*
Осадка под
нагрузкой, мм*
мин. макс. мин. макс. мин. макс.
Виброфлекс SM 60/25 35 61 23,8 13,3 0,7 1,6
Виброфлекс SM 120/25 48 119 24,7 12,3 0,6 1,8
Виброфлекс SM 250/25 100 246 20,2 10,7 0,8 2,3
Виброфлекс SM 470/25 198 465 18,4 10,3 0,9 2,5
Виброфлекс SM 940/25 329 923 17,7 10 1 3
Виброфлекс SM 60/50 35 59 16,2 9,2 1,4 3,1
Виброфлекс SM 120/50 48 110 16,9 9 1,2 3,3
Виброфлекс SM 250/50 100 226 13,8 7,7 1,7 4,5
Виброфлекс SM 470/50 198 392 12,1 7,4 2 4,7
Виброфлекс SM 940/50 329 794 11,7 7,1 2,2 5,6
Виброфлекс SM 60/75 35 58 13 7,5 2,2 4,5
Виброфлекс SM 120/75 48 107 13,6 7,4 1,9 4,9
Виброфлекс SM 250/75 100 214 11,1 6,5 2,5 6,3
Виброфлекс SM 470/75 198 349 9,7 6,5 3,1 6,1
Виброфлекс SM 940/75 329 722 9,3 5,9 3,4 7,9

Узнайте больше:

Смотреть все брошюры по виброизоляции

Характеристики

Эксплуатация и техническое обслуживание

Опоры Виброфлекс SM не требуют технического обслуживания при условии соблюдения инструкций по монтажу и эксплуатации:

  • Нагрузка на опоры Виброфлекс SM всегда должна передаваться только через верхнюю распределительную пластину.
  • Статическая нагрузка на опоры Виброфлекс SM не должна превышать величин, указанных в таблице.
  • Кратковременные динамические пиковые нагрузки до трех раз превышающие номинальные значения, не вызывают остаточных деформаций или изменений динамических свойств опор.
  • Предельно допустимые значения горизонтальной нагрузки на опору Виброфлекс SM не должны превышать 25% от величины действующей вертикальной нагрузки.
  • При установке машин, которые создают горизонтальные усилия, требуются специальные типы опор. Предложения по устройству таких опор могут быть предоставлены по запросу.


Устойчивость к окружающей среде

Опоры Виброфлекс SM выполнены из упругого материала, который устойчив к воздействию масел, смазок и влаги.
Тем не менее следует избегать контакта с растворителями. Несмотря на то, что опоры Виброфлекс SM устойчивы к воздействию влаги, они не должны быть постоянно погружены в воду. При воздействии интенсивного ультрафиолетового излучения, слой эластомера может потерять окраску, но физические свойства опор при этом будут оставаться неизменными. Рабочая температура опор Виброфлекс SM
составляет от -30° С и + 70° С.

Монтаж
  • Для крепления опор Виброфлекс SM к оборудованию в верхней распределительной пластине предусмотрена резьба М12.
  • Как правило, фиксация опор Виброфлекс SM к основанию не требуется. В случаях, когда по конструктивным или иным требованиям опоры должны быть закреплены к основанию, следует применять опоры с нижней металлической пластиной (Тип B).
  • Виброизолирующие опоры должны полностью опираться на нижнюю поверхность. Поверхности, на которые устанавливаются опоры Виброфлекс SM, должны быть ровными и горизонтальными.
  • Опоры устанавливаются на расстоянии не менее 2 см от прилегающих строительных элементов.  Опоры должны быть размещены под машиной таким образом, чтобы обеспечить равномерную осадку элементов под нагрузкой.
  • Стабильность и устойчивость машин с небольшой площадью основания и высоким центром тяжести должна быть дополнительно проверена.
Применение
Видео
Виброизоляция инженерного оборудования, которая работает

В нашем новом видео мы подробно рассматриваем типовые проблемы виброизоляции инженерного оборудования и способы их эффективного решения на примере московского жилого комплекса премиум-класса.

Смотреть видео
Виброфлекс - виброизолирующие крепления и подвесы

Представляем видеоролик, в котором вы узнаете все о линейке виброизолирующих креплений и подвесов "Виброфлекс". Крепления "Виброфлекс" более 10 лет применяется для высокоэффективной виброизоляции в конструкциях каркасных облицовок и потолков, а также инженерного оборудования и электроакустических систем.

Смотреть видео
Самая тонкая конструкция ЗИ потолка

Представляем новый видеоролик. Сегодня мы рассмотрим самую тонкую на данный момент конструкцию звукоизолирующего подвесного потолка, общая толщина которого составляет всего 90 мм.

Смотреть видео
САУНДЛАЙН-dB и ВИБРОФЛЕКС-Wave

Монтаж звукоизолирующей перегородки c использованием акустического триплекса САУНДЛАЙН-dB и акустического стоечного профиля ВИБРОФЛЕКС-Wave. Более подробную информацию о материалах и способах их применения смотрите в Альбоме Инженерных Решений Acoustic Group...

Смотреть видео
Виброфлекс - виброизолирующие крепления и подвесы

Представляем видеоролик, в котором вы узнаете все о линейке виброизолирующих креплений и подвесов "Виброфлекс". Крепления "Виброфлекс" более 10 лет применяется для высокоэффективной виброизоляции в конструкциях каркасных облицовок и потолков, а также инженерного оборудования и электроакустических систем.

Смотреть видео
Акустический триплекс САУНДЛАЙН-dB и профиль ВИБРОФЛЕКС-Wave. Технология монтажа

Монтаж звукоизолирующей перегородки c использованием акустического триплекса "САУНДЛАЙН-dB" и акустического стоечного профиля "ВИБРОФЛЕКС-Wave". Более подробную информацию о материалах и способах их применения смотрите в Альбоме Инженерных Решений Acoustic Group...

Смотреть видео
Сертификаты

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

Сертификаты и патенты (Россия)

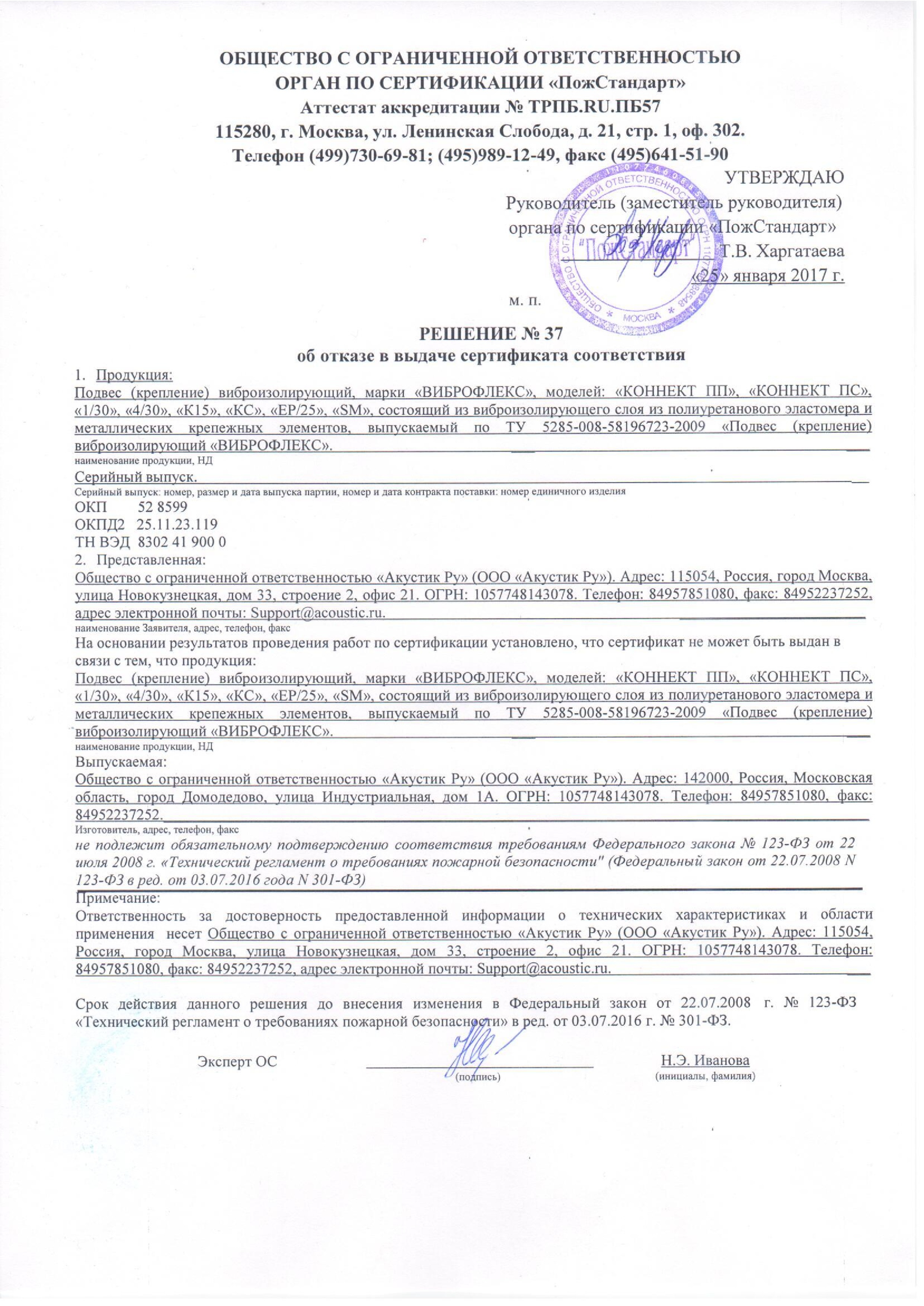

Отказное письмо пожарной безопасности

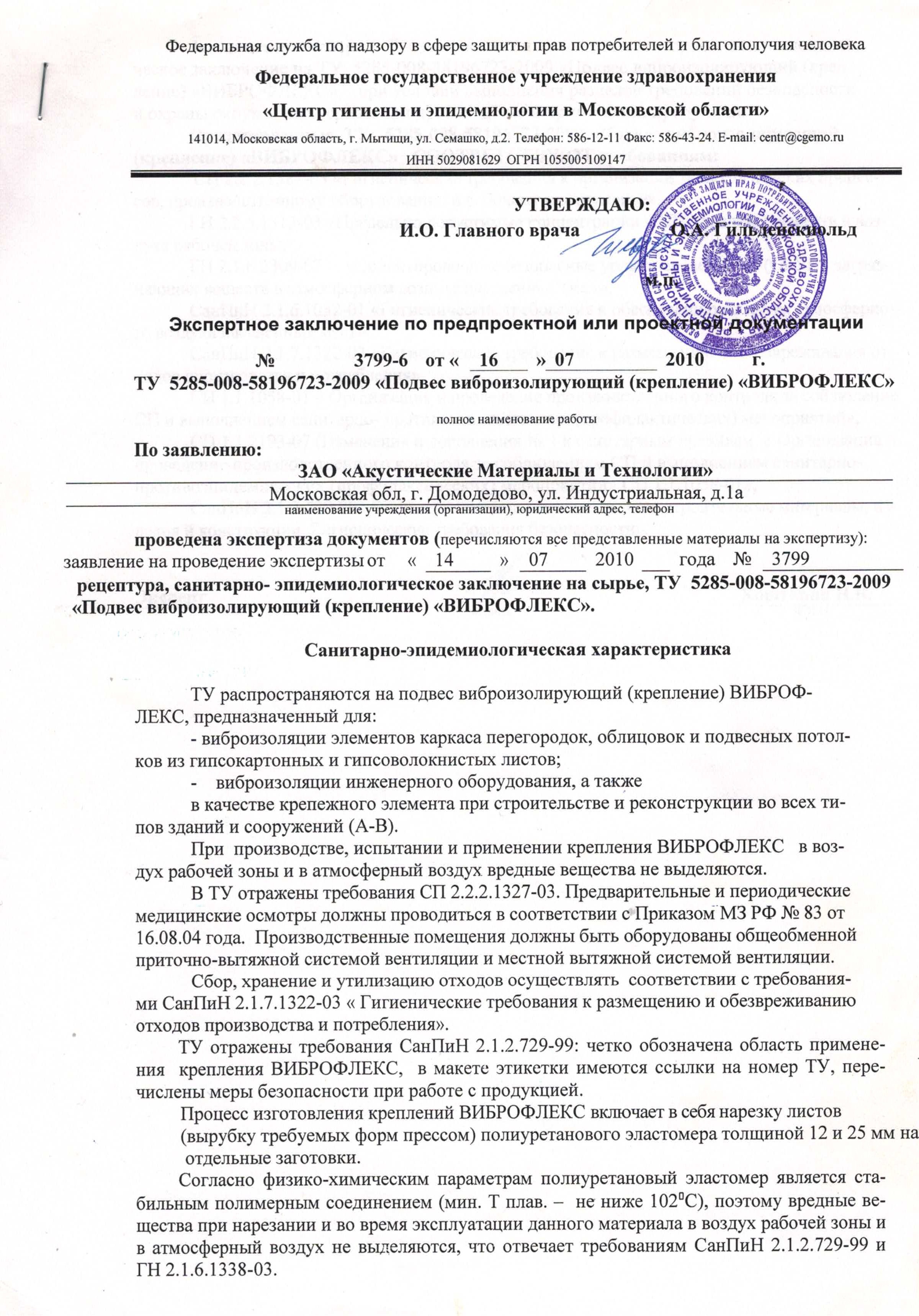

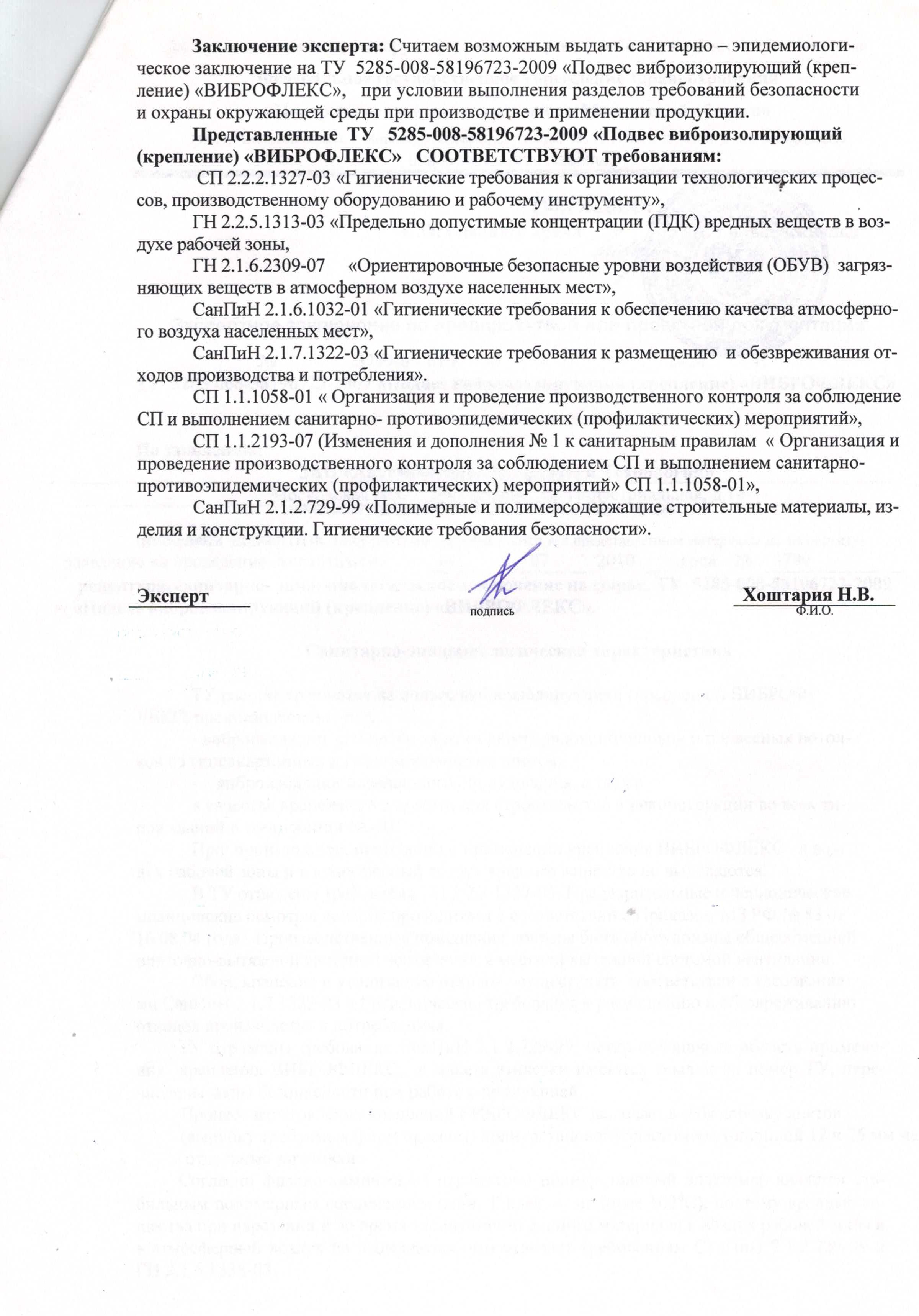

Гигиенический сертификат
